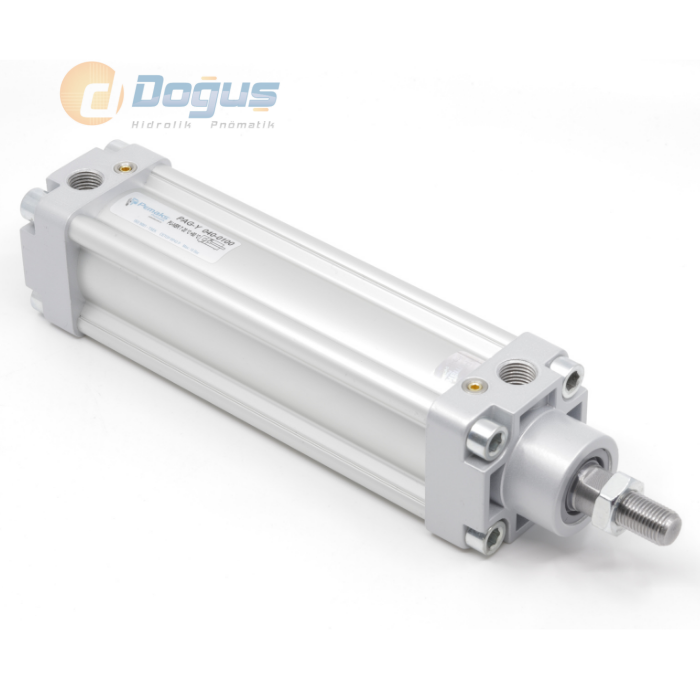

PAG-Y Ø32 / Ø100 Serisi Çift Etkili Yastıklamalı Pnömatik Silindir
PAG-Y Ø32/Ø100 serisi, CETOP RP 43P valf montaj arayüzüne uygun, ayarlanabilir yastıklamalı çift etkili pnömatik silindirdir (halk arasında pnömatik piston olarak da anılır). Ø32 mm'den Ø100 mm'ye kadar altı farklı gövde çapında üretilir ve 6 bar çalışma basıncında 482 N ile 4712 N arasında itme kuvveti sağlar. Gövde borusu eloksal kaplamalı alüminyumdur; bu yönüyle çelik borulu PNS-Y Ø32/Ø100 serisinden ayrılır. Strok sonlarındaki ayarlanabilir yastıklama sessiz çalışma ve uzun kullanım ömrü sağlar. CK45 çelik piston mili sert krom kaplamalıdır. Poliüretan (PU) salmastıralarla -20°C ile +80°C arasında, isteğe bağlı FKM salmastıralarla -30°C ile +150°C arasında yağsız çalışabilir. Maksimum 3800 mm strok mesafesine kadar üretilebilir.
Aşağıdaki tablo PAG-Y Ø32-Ø100 gövde ölçülerini (mm) göstermektedir; montaj alanı ve strok mesafesi hesaplaması için kullanılabilir.
| Ø mm | A | B | D | D1 | L0 | L1 | SW | Port (*) |
|---|---|---|---|---|---|---|---|---|
| 32 | 30 | 20 | 12 | M10x1.25 | 114 | 94 | 10 | G1/8" |
| 40 | 34 | 24 | 16 | M12x1.25 | 130,5 | 105 | 13 | G1/4" |
| 50 | 44 | 32 | 20 | M16x1.5 | 136 | 106 | 17 | G1/4" |
| 63 | 44 | 32 | 20 | M16x1.5 | 149 | 115 | 17 | G3/8" |
| 80 | 54 | 40 | 25 | M20x1.5 | 164 | 124 | 22 | G3/8" |
| 100 | 53 | 40 | 25 | M20x1.5 | 181 | 134 | 22 | G1/2" |
PAG-Y Ø32-Ø100 Teknik Özet Tablosu
CETOP Arayüzü: RP 43P
Yastıklama: Ayarlanabilir, strok başı ve sonu
Çalışma Basıncı: Maks. 10 Bar
Çalışma Sıcaklığı: PU salmastıra: -20°C / +80°C — FKM salmastıra: -30°C / +150°C
Piston Mili: CK45 çelik, sert krom kaplı
Silindir Borusu: Eloksal kaplamalı alüminyum
Maksimum Strok: 3800 mm'ye kadar
Çalışma Akışkanı: Filtrelenmiş yağlı veya yağsız hava
| Piston Ø (mm) | Mil Ø (mm) | İtme Kuvveti (N) | Çekme Kuvveti (N) | Bağlantı Portu |
|---|---|---|---|---|
| 32 | 12 | 482 | 415 | G1/8" |
| 40 | 16 | 754 | 633 | G1/4" |
| 50 | 20 | 1178 | 990 | G1/4" |
| 63 | 20 | 1870 | 1682 | G3/8" |
| 80 | 25 | 3016 | 2721 | G3/8" |
| 100 | 25 | 4712 | 4418 | G1/2" |
Kullanım Alanları
PAG-Y Ø32-Ø100 pnömatik piston, strok sonunda darbe ve gürültünün azaltılması gereken CETOP entegre otomasyon hücrelerinde, korozyona açık ortamlarda çalışan hassas duruş gerektiren montaj istasyonlarında ve tekrarlı çevrim yapan taşıma-paketleme hatlarında kullanılır. Eloksallı alüminyum gövde ile ayarlanabilir yastıklamanın birleşimi, hem hafiflik hem sessiz çalışma gerektiren uygulamalarda avantaj sağlar.
PAG-Y Ø32-Ø100'ü Diğer CETOP Serilerinden Ayıran Özellikler
Yastıklamaya ihtiyaç duymayan uygulamalar için standart PAG Ø32/Ø100 serisi daha ekonomik bir seçenektir. Ağır hizmet ortamları için çelik borulu PNS-Y Ø32/Ø100 serisi tercih edilebilir. Tüm CETOP silindirlerine CETOP Serisi Pnömatik Silindirler kategori sayfasından ulaşabilirsiniz.
PAG-Y Ø32-Ø100 için eklem, ayak, flanş, çatal, orta eklem ve küresel mafsal bağlantı ekipmanları (EYB, EB, YB, AB, FB, AT4, OEK, AP4, AP2, PM5, MR9 kodları) ayrı ürün kodlarıyla temin edilebilir; ihtiyaç duyulan bağlantı tipi montaj yönüne göre belirlenmelidir.
Stoktaki PAG-Y Ø32-Ø100 modelleri aynı gün kargoya verilir. Özel strok, yastıklama ayarı veya standart dışı varyasyon (K1, K4, H3, H4, R1, R2) taleplerinde teslimat süresi değişebilir.
(TESLİM SÜRESİ 1 HAFTADIR!)
