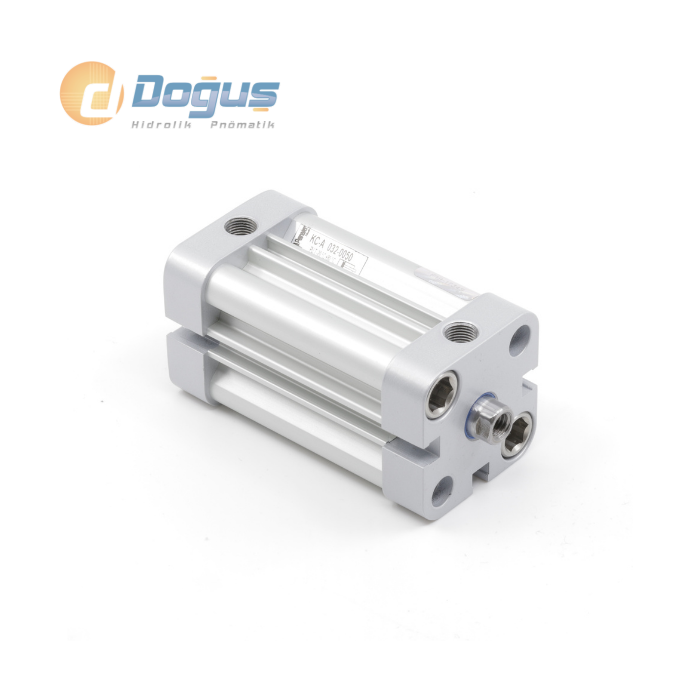

KC-SA Serisi Ø32 / Ø100 Manyetikli Kompakt Pnömatik Silindir
KC-SA serisi, ISO 21287 standardına uygun Ø32-Ø100 mm gövde çaplarında, 200 mm'ye kadar strok seçenekleriyle üretilen manyetikli kompakt pnömatik silindirdir. Çoklu sensör bağlantı noktaları piston konumunun farklı hatlardan algılanmasına imkân verir; strok sonunda sabit yastıklama tamponları sessiz çalışma sağlar. Piston mili AISI 420 yüksek alaşımlı paslanmaz çelikten sert krom kaplı olarak üretilirken, boru alüminyum eloksal kaplamalıdır. Gövde üzerindeki geniş bağlantı seçenekleri ve küçültülmüş boyutları, dar montaj alanlarında kolay uygulama imkânı verir. 10 Bar'a kadar çalışma basıncında, filtrelenmiş yağlı veya yağsız hava ile kullanılır.
Aşağıdaki tablo, üreticinin KC-SA serisi için yayımladığı temel gövde ve mil ölçülerini içerir; sipariş öncesi montaj alanı ve bağlantı ölçüsü teyidi için kullanılabilir.
KC-SA Serisi Teknik Özet Tablosu
Silindir tipi: Standart + Manyetikli (SA)
Standart: ISO 21287
Maks. strok: 200 mm
Maks. çalışma basıncı: 10 Bar
Çalışma sıcaklığı: Poliüretan (PU) -20°C...+80°C / Viton (FKM) -30°C...+150°C
Piston mili: AISI 420 yüksek alaşımlı paslanmaz çelik, sert krom kaplı
Boru: Alüminyum, eloksal kaplamalı
| Silindir Ø (mm) | Mil Ø (mm) | İtme Kuvveti (N, 6 Bar) | Çekme Kuvveti (N, 6 Bar) | Gövde Çapı D5 (mm) | Bağlantı Dişi |
|---|---|---|---|---|---|
| 32 | 12 | 482 | 415 | 49,5 | G1/8'' |
| 40 | 12 | 754 | 686 | 57 | G1/8'' |
| 50 | 16 | 1178 | 1057 | 65,5 | G1/8'' |
| 63 | 16 | 1870 | 1750 | 79,5 | G1/8'' |
| 80 | 20 | 3016 | 2827 | 96 | G1/8'' |
| 100 | 20 | 4712 | 4524 | 116 | G1/8'' |
Sipariş kodu yapısı: KC-0[çap]-SA-0[strok] (örn. Ø32 mm, 100 mm strok için KC-032-SA-0100). Standart dışı varyasyonlar arasında son konum ön-arka kilitleme (L1), son konum ön kilitleme (L2), son konum arka kilitleme (L3), çift milli delik mil (D1) ve mil ucu erkek diş (T1) seçenekleri de bulunur; Ø80-Ø100 gövde çaplarında sert eloksallı kapak (E1) varyasyonu, test koşullarının sağlanabilmesi için H3/H4 cıvata-somun varyasyonlarıyla birlikte kullanılmalıdır. Tam ölçü ve varyasyon tablosu için teknik dökümanı inceleyebilirsiniz.
Kullanım Alanları
KC-SA serisi, kompakt yapısı ve ISO 21287 uyumlu bağlantı ölçüleri sayesinde standart otomasyon uygulamalarında geniş bir kullanım alanına sahiptir. Yaygın kullanım alanları:
- Sınırlı montaj alanına sahip otomasyon istasyonları
- Parça sıkıştırma, kilitleme ve konumlandırma uygulamaları
- Son konumda mekanik kilitleme gerektiren güvenlik kritik uygulamalar (L1/L2/L3 seçeneği)
- Taşıma hatlarında parça durdurma (stopper) uygulamaları
- Manyetik sensörle konum takibi gereken otomasyon hatları
KC Serisi İçinde Hangi Tip Size Uygun?
KC-SA, mil dönmesinin bir sorun oluşturmadığı standart uygulamalar için temel modeldir. Milin dönmemesi gerekiyorsa KC-GA Dönmez Milli ve Manyetikli Silindir, iki yönde çıkış gereken uygulamalarda KC-DA Çift Milli Manyetikli Silindir, yaylı otomatik geri dönüş gereken güvenlik uygulamalarında ise KC-FSA Ön Yaylı veya KC-RSA Arka Yaylı modelleri tercih edilir.
Talep edilen çap ve strok ölçüsüne göre üretilen KC-SA serisi ürünler, stok ve sipariş durumuna göre sevkiyata hazırlanır.
(TESLİM SÜRESİ 1 HAFTADIR!)
