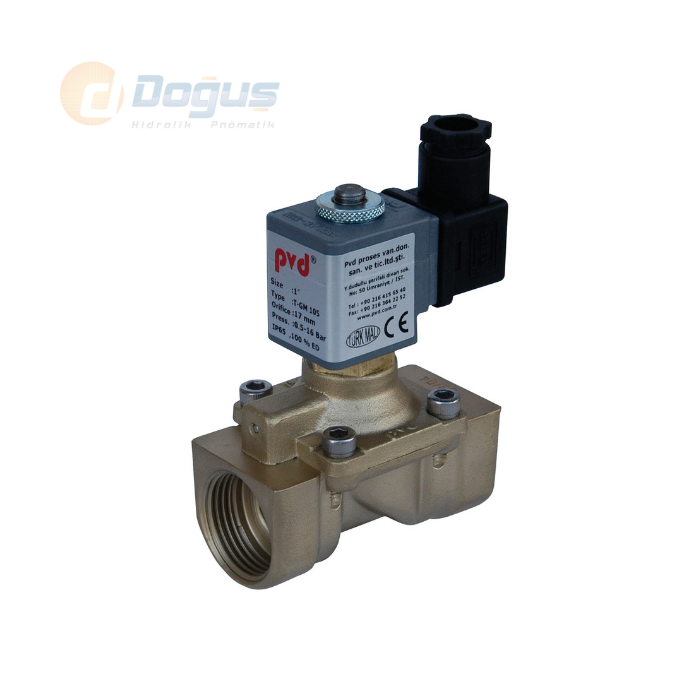

PVD T-GM 105 serisi G 1'' pilot kontrollü diyaframlı solenoid valf, endüstriyel su, hava, asal gaz, mazot ve ince yağ hatlarında yüksek debi kapasitesiyle güvenilir akış kontrolü sağlar. Daha düşük debili hatlarda bir alt ölçü 3/4'' T-GM 104 solenoid valf, daha büyük hat çapında bir üst ölçü 1 1/4'' T-GM 109 solenoid valf tercih edilebilir. Serinin tüm ölçülerini genel maksat solenoid valfler kategorisinde karşılaştırabilirsiniz.

Teknik Dökümanı Görüntüle

Genel Teknik Özellikler

Özellik	Değer
Gövde	Pirinç (Ms 58)
Çekirdek (Plunger)	Paslanmaz Çelik
Diyafram	Nitril veya Viton (modele göre)
Kovan	Pirinç (Ms 58) veya Paslanmaz Çelik (AISI 316)
Bağlantı	G 1'' R Dişli (DIN 2999, ISO R7)
Akışkan Sıcaklığı	Nitril: -20°C / +80°C — Viton: -10°C / +160°C (maks.)
Ortam Sıcaklığı	-20°C / +40°C
Bobin Gücü	10 - 14 Watt
Soket Koruma Sınıfı	IP 65
Bobin Gerilimi	6, 12, 24, 42, 48, 110, 220 V AC/DC
Gerilim Toleransı	±%10 V AC/DC
Kullanıldığı Yerler	Su, Hava, Asal Gazlar, Mazot, İnce Yağlar vb.

T-GM 105 Model Varyantları (G 1'')

Model	Orifis (mm)	Kv (m³/h)	Fark Basınç (bar)	Conta/Diyafram	Açıklama
T-GM 105	17	4,3	0,5 - 16	Nitril	Standart, Normalde Kapalı
T-GM 105.A	17	4,3	0,5 - 16	Nitril	Normalde Açık
T-GM 105.1	17	4,3	0,5 - 40	Viton	Yüksek basınç (40 bar'a kadar)
T-GM 105.1A	17	4,3	0,5 - 40	Viton	Yüksek basınç + Normalde Açık
T-GM 105.2	5 - 9 (ayarlanabilir)	0,95	0 - 16	Viton	Dolu gövde, direkt çekmeli (orifis 2-10 mm)

Kullanım Alanları

T-GM 105, endüstriyel su, hava, asal gaz, mazot ve ince yağ hatlarında, yüksek debili ana proses hatlarında; 40 bar'a kadar fark basınca dayanan yüksek basınçlı sistemlerde kullanılır.

Seri İçinde Konum

Ölçü	Model	Tip	Bağlantı
3/4''	T-GM 104	Pilot Kontrollü Diyaframlı	İncele
1'' (bu ürün)	T-GM 105	Pilot Kontrollü Diyaframlı	Bu sayfa
1 1/4''	T-GM 109	Pilot Kontrollü Diyaframlı	İncele
Tüm ölçüler	—	—	Kategoriyi görüntüle
