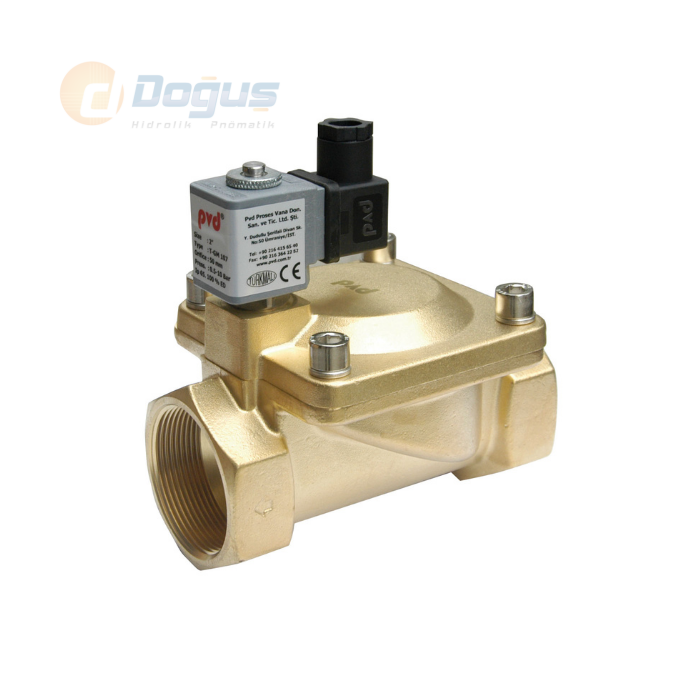

PVD T-GM 106 serisi G 1 1/2'' pilot kontrollü diyaframlı solenoid valf, 40 mm orifis ve 19,4 m³/h Kv değeriyle büyük çaplı endüstriyel su, hava, asal gaz, mazot ve ince yağ hatlarında yüksek debi kapasitesi sunar. Daha düşük debili hatlarda bir alt ölçü 1 1/4'' T-GM 109 solenoid valf, daha büyük hat çapında bir üst ölçü 2'' T-GM 107 solenoid valf tercih edilebilir. Serinin tüm ölçülerini genel maksat solenoid valfler kategorisinde karşılaştırabilirsiniz.

Teknik Dökümanı Görüntüle

Genel Teknik Özellikler

Özellik	Değer
Gövde	Pirinç (Ms 58)
Çekirdek (Plunger)	Paslanmaz Çelik
Diyafram	Nitril
Kovan	Pirinç (Ms 58) veya Paslanmaz Çelik (AISI 316)
Bağlantı	G 1 1/2'' R Dişli (DIN 2999, ISO R7)
Akışkan Sıcaklığı	Nitril: -20°C / +80°C
Ortam Sıcaklığı	-20°C / +40°C
Bobin Gücü	10 - 14 Watt
Soket Koruma Sınıfı	IP 65
Bobin Gerilimi	6, 12, 24, 42, 48, 110, 220 V AC/DC
Gerilim Toleransı	±%10 V AC/DC
Kullanıldığı Yerler	Su, Hava, Asal Gazlar, Mazot, İnce Yağlar vb.

T-GM 106 Model Varyantları (G 1 1/2'')

Model	Orifis (mm)	Kv (m³/h)	Fark Basınç (bar)	Conta/Diyafram	Açıklama
T-GM 106	40	19,4	0,5 - 10	Nitril	Standart, Normalde Kapalı
T-GM 106.A	40	19,4	0,5 - 10	Nitril	Normalde Açık

Kullanım Alanları

T-GM 106, büyük çaplı endüstriyel su, hava, asal gaz, mazot ve ince yağ hatlarında; yüksek debi gerektiren ana proses ve dağıtım hatlarında kullanılır.

Seri İçinde Konum

Ölçü	Model	Tip	Bağlantı
1 1/4''	T-GM 109	Pilot Kontrollü Diyaframlı	İncele
1 1/2'' (bu ürün)	T-GM 106	Pilot Kontrollü Diyaframlı	Bu sayfa
2''	T-GM 107	Pilot Kontrollü Diyaframlı	İncele
Tüm ölçüler	—	—	Kategoriyi görüntüle
