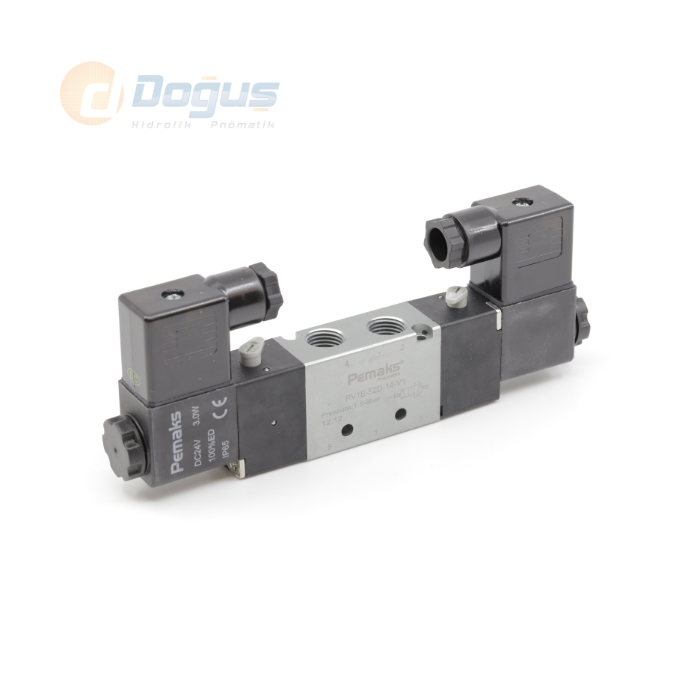

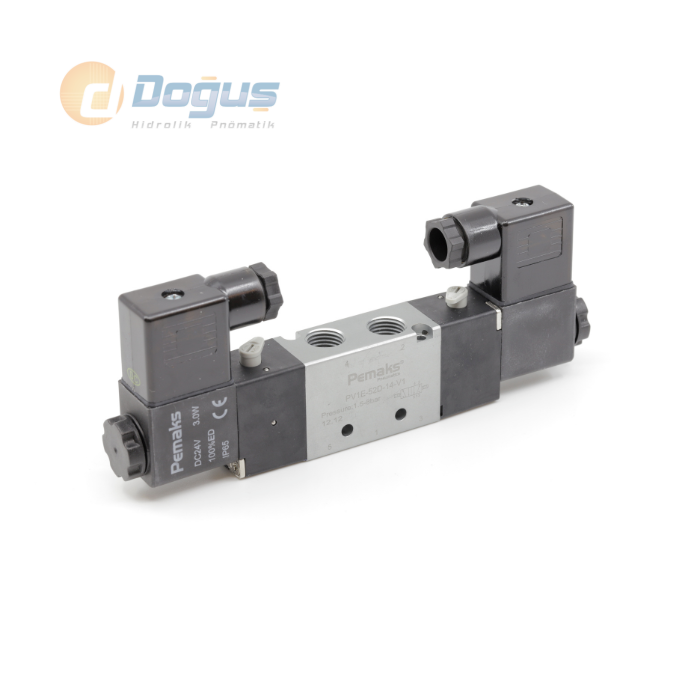

PV1E 5/3 Kapalı Merkez Çift Bobin Solenoid Valf
PEMAKS PV1E-5/3C serisi 5/3 kapalı merkez valf, nötr konumda 4 ve 2 numaralı çıkış portlarını kapatarak sistem basıncını korur ve silindiri bulunduğu pozisyonda sabitler. G1/8'' ve G1/4'' bağlantı ölçüleriyle sunulan bu model, 24V DC bobin ile 12 bar'a kadar çalışma basıncına dayanıklıdır; hava/yay pilot uyarı sistemi sayesinde kararlı ve uzun ömürlü çalışma sağlar.
Bu sayfada sunulan PV1E-5/3C serisi 24V DC modellerin tedarikçi teknik verileri aşağıdadır:
| Özellik | PV1E-5/3C-18-V1 (G1/8'') | PV1E-5/3C-14-V1 (G1/4'') |
|---|---|---|
| Sayısal Kod | 30101011013 | 30101011014 |
| Güç | 3.0 W | 3.0 W |
| Pilot Uyarı Şekli | Hava / Yay Uyarılı | |
| Maksimum Çalışma Basıncı | 12 Bar | |
| Çalışma Basıncı | 1,5–8 Bar | |
| Çalışma Sıcaklığı | -20°C ... +80°C | |
| Tavsiye Edilen Hava Kalitesi | 40 µm | |
| Koruma Sınıfı | IP65 | |
| Bobin Tetikleme Süresi | 0,08 sn | |
| Ürün Ağırlığı | 180 g | 360 g |
PV1E-5/3C Serisi Model Karşılaştırma ve Debi Değerleri
| Model | Bağlantı Ölçüsü | Debi (6 Bar'da) | Debi (7 Bar'da) |
|---|---|---|---|
| PV1E-5/3C-18-V1 | G1/8'' | 880 L/dk | 1050 L/dk |
| PV1E-5/3C-14-V1 | G1/4'' | 1510 L/dk | 1720 L/dk |
G1/4'' bağlantılı model, aynı basınçta G1/8'' modele göre belirgin şekilde daha yüksek debi kapasitesi sunar; yüksek hava akışı gerektiren uygulamalarda G1/4'' tercih edilmelidir.
PV1E-5/3C Kapalı Merkez Valf Kullanım Alanları
- Pnömatik silindirin hattın ortasında (ara pozisyonda) durdurulup sabit tutulması gereken uygulamalar
- Enerji kesintisinde silindir pozisyonunun korunması gereken güvenlik kritik sistemler
- CNC ve robotik hatlarda çok pozisyonlu silindir kontrolü
- Basıncın ara adımda korunması gereken presleme ve sıkıştırma proses ekipmanları
- Valf adası entegrasyonuna uygun bireysel/modüler montaj gerektiren sistemler
5/3 Kapalı Merkez, Egzoz Merkez ve Basınç Merkez Farkı
Bu sayfadaki 5/3C (Kapalı Merkez) modelde nötr konumda her iki çıkış portu da kapalıdır ve silindir pozisyonu kilitli kalır. 5/3E (Egzoz Merkez) modelde nötr konumda çıkışlar atmosfere açılır ve silindir serbest hareket edebilir. 5/3P (Basınç Merkez) modelde ise nötr konumda her iki çıkışa da basınç verilir, silindir iki taraftan dengeli baskı altında kalır. Manuel/kol tahrikli bir kapalı merkez valf arıyorsanız PV1MJ Mekanik Kol Uyarılı Kapalı Merkez Valf sayfamıza göz atabilirsiniz.
Stoktaki modeller için siparişler 16:00'a kadar aynı gün kargoya verilir. IP65 koruma sınıfı sayesinde tozlu ve nemli ortamlarda güvenle kullanılabilir.
