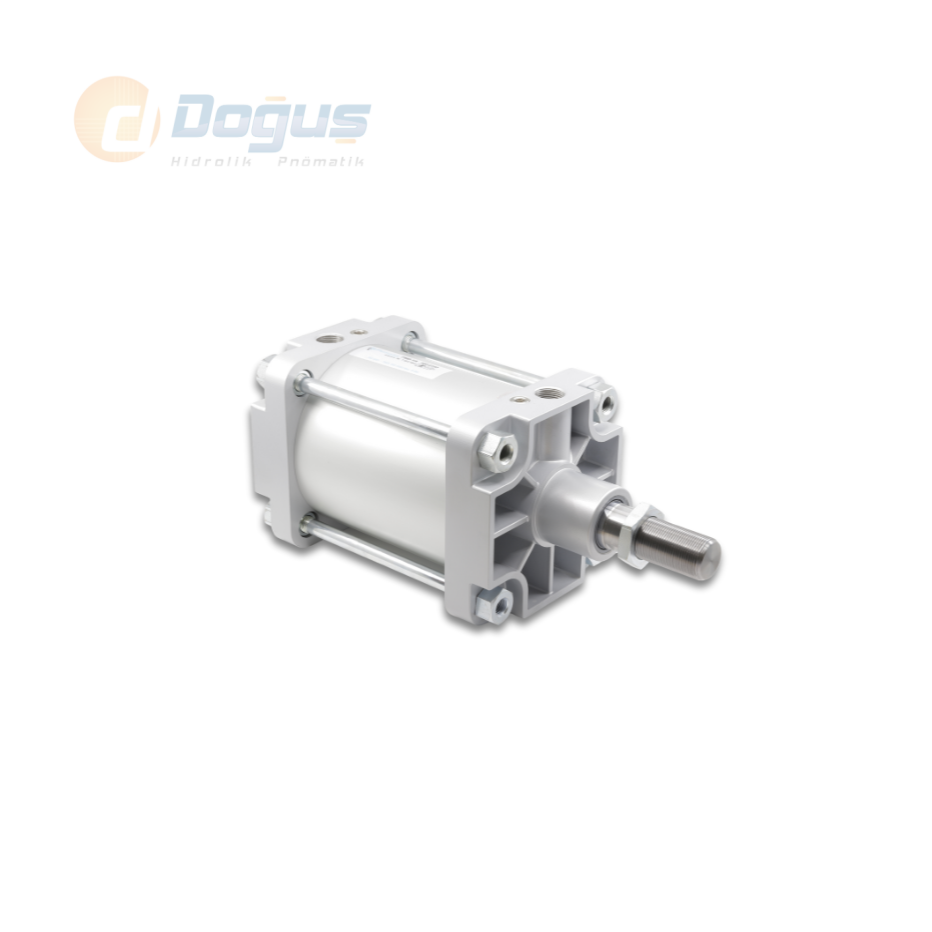

PMB-A Ø125 Serisi - Çift Etkili Manyetik Pnömatik Silindir
| SİLİNDİR Ø | MİL Ø | İTME ve ÇEKME KUVVETLERİ (6Bar) | |
|---|---|---|---|
| (mm) | (mm) | İtme Kuvveti (N) | Çekme Kuvveti (N) |
| 125 | 32 | 7360 | 6880 |
| 160 | 40 | 12064 | 11310 |
| 200 | 40 | 18850 | 18096 |
| 250 | 50 | 29450 | 28270 |
| 320 | 63 | 48250 | 46380 |
| Çalışma Akışkanı : | Filtrelenmiş ve yağlanmış, yada filtrelenmiş ve yağsız hava |
| Çalışma Sıcaklık Derecesi : | Poliüretan (PU) : -20° C.......+80° C Viton (FKM) :-30° C.......+150° C |
| Max. Çalışma Basıncı : |
10 Bar |
| Silindir Ø mm |
A | B | B1 | B2 | D Ø |
D1 | D2 Ø |
D3 Ø |
D4 | D6 Ø |
L | L1 | L2 | L3 | L4 | L5 | L10 | L11 | SW | * |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 125 | 73 | 54 | 145 | 11.5 | 32 | M27x2 | 60 | 133 | M12 | 155.5 | 213 | 160 | 46 | 6 | 44 | 110 | 225 | 290 | 27 | G1/2'' |
| 160 | 97 | 72 | 186 | 13.5 | 40 | M36x2 | 65 | 170 | M16 | 198 | 243 | 180 | 55 | 6 | 47 | 140 | 260 | 340 | 36 | G3/4'' |
| 200 | 102 | 72 | 220 | 13.5 | 40 | M36x2 | 75 | 210 | M16 | 247.5 | 253 | 180 | 65 | 6 | 47 | 175 | 275 | 370 | 36 | G3/4'' |
| 250 | 122 | 84 | 270 | 14 | 50 | M42x2 | 90 | 262 | M20 | 311.1 | 281 | 200 | 69 | 10 | 51 | 220 | 305 | 410 | 46 | G1'' |
| 320 | 134 | 96 | 340 | 20 | 63 | M48x2 | 110 | 336 | M24 | 381.8 | 314 | 220 | 82 | 10 | 56 | 270 | 340 | 460 | 55 | G1'' |

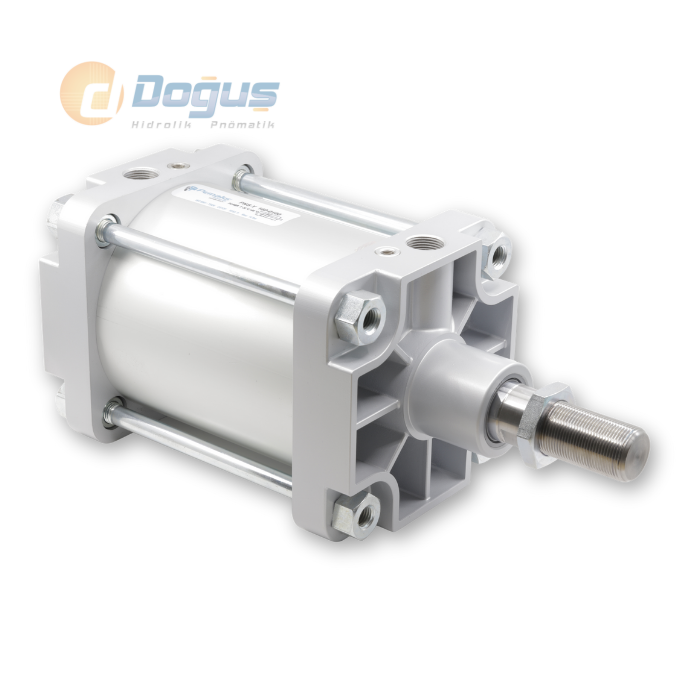

PMB-A Ø125 Serisi Çift Etkili Manyetik Pnömatik Silindir, büyük çaplı uygulamalarda yüksek kuvvet ve hassas konum kontrolü gerektiren sistemler için tasarlanmış dayanıklı bir pnömatik silindir modelidir. 125 mm piston çapı sayesinde ağır yüklerin ileri–geri hareketinde dengeli ve güçlü bir performans sağlar. Bu pnömatik silindir, endüstriyel otomasyon sistemlerinden pres uygulamalarına kadar geniş bir kullanım alanına hitap eder.
Çift etkili çalışma prensibi, pistonun hem ileri hem de geri yönlü hareketlerini doğrudan hava basıncı ile gerçekleştirmesini sağlar. Böylece iki yönde de eşit güç ile çalışma mümkün olur. PMB-A serisinin en önemli avantajlarından biri ise manyetik piston yapısıdır. Bu özellik sayesinde silindirin strok içindeki hareketi, harici reed switch gibi sensörlerle takip edilebilir. Bu durum, otomasyon sistemlerinde pozisyon bilgisiyle çalışan kontrol devrelerinde büyük kolaylık ve güvenlik sağlar.
PMB-A Ø125 Serisi pnömatik silindir, alüminyum gövde yapısıyla hem hafiflik hem de yüksek dayanım sunar. İç kısımdaki özel sızdırmazlık elemanları, sistemde hava kaçağını minimize eder ve uzun süreli, bakım gerektirmeyen kullanım sağlar. ISO 15552 montaj ölçülerine uygun tasarımı sayesinde, farklı sistemlere kolayca entegre edilebilir. Geniş strok seçenekleri ile farklı uygulama ihtiyaçlarına göre esnek çözümler sunar.
Manyetik pistonlu yapısı sayesinde konum doğruluğu gerektiren uygulamalarda öne çıkan bu pnömatik silindir, aynı zamanda titreşimsiz ve sessiz çalışma avantajı da sunar. PMB-A Ø125 Serisi, hem yüksek güç hem de yüksek kontrol isteyen mühendislik projelerinde güvenle tercih edilebilecek bir pnömatik silindir modelidir.
