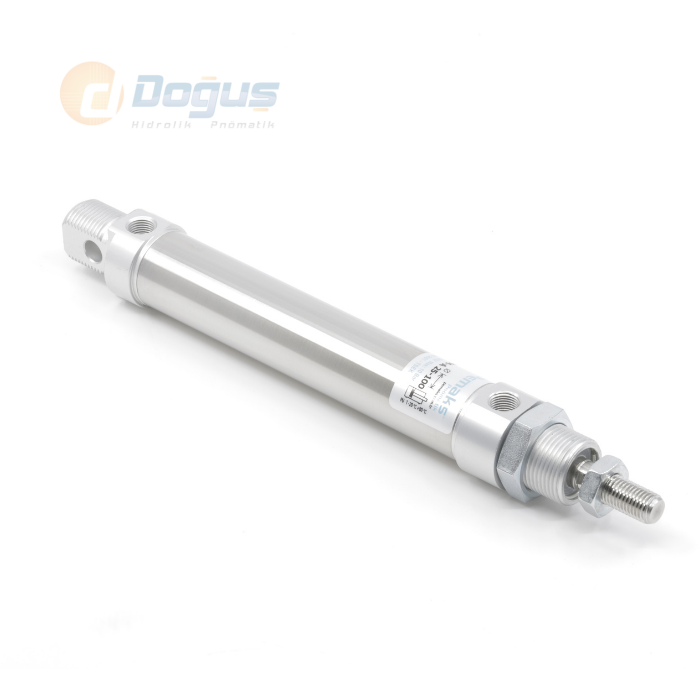

PM-A Ø10 Serisi - Çift Etkili Manyetikli Pnömatik Silindir
| SİLİNDİR Ø | MİL Ø | İTME ve ÇEKME KUVVETLERİ (6Bar) | |
|---|---|---|---|
| (mm) | (mm) | İtme Kuvveti (N) | Çekme Kuvveti (N) |
| 8 | 4 | 24 | 15 |
| 10 | 4 | 41 | 32 |
| 12 | 6 | 55 | 38 |
| 16 | 6 | 105 | 88 |
| 20 | 8 | 165 | 141 |
| 25 | 10 | 266 | 219 |
| Çalışma Akışkanı : | Filtrelenmiş ve yağlanmış, yada filtrelenmiş ve yağsız hava |
| Çalışma Sıcaklık Derecesi : | Poliüretan (PU) : -20° C.......+80° C Viton (FKM) :-30° C.......+150° C |
| Max. Çalışma Basıncı : |
10 Bar |
| Silindir Ø mm |
A | A1 | B | C | D | D1 | D3 | E | F | G | G1 | G2 | G3 | K | L | L2 | N | CH | R | M |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 8 | M4 | 4 | M12x1.25 | 16 | 8 | 9.27 | 15 | 4 | 12 | 64 | 74 | 36 | 46 | 16 | 12 | 21 | 6 | / | M5 | 86 |
| 10 | M4 | 4 | M12x1.25 | 16 | 8 | 11.27 | 15 | 4 | 12 | 64 | 74 | 36 | 46 | 16 | 12 | 21 | 6 | / | M5 | 86 |
| 12 | M6 | 6 | M16x1.5 | 19 | 12 | 13.27 | 18 | 6 | 16 | 75 | 88 | 38 | 48 | 22 | 18 | 27 | 9 | 5 | M5 | 104 |
| 16 | M6 | 6 | M16x1.5 | 19 | 12 | 17.27 | 18 | 6 | 16 | 82 | 93 | 44 | 53 | 22 | 18 | 27 | 9 | 5 | M5 | 109 |
| 20 | M8 | 8 | M22x1.5 | 27 | 16 | 21.27 | 25.5 | 8 | 20 | 95 | 111 | 51.5 | 67 | 24 | 20 | 32 | 12 | 7 | 1/8'' G | 131 |
| 25 | M10x1.25 | 10 | M22x1.5 | 30 | 16 | 26.50 | 28.5 | 8 | 22 | 104 | 118 | 52 | 68 | 28 | 22 | 36 | 12 | 9 | 1/8'' G | 140 |

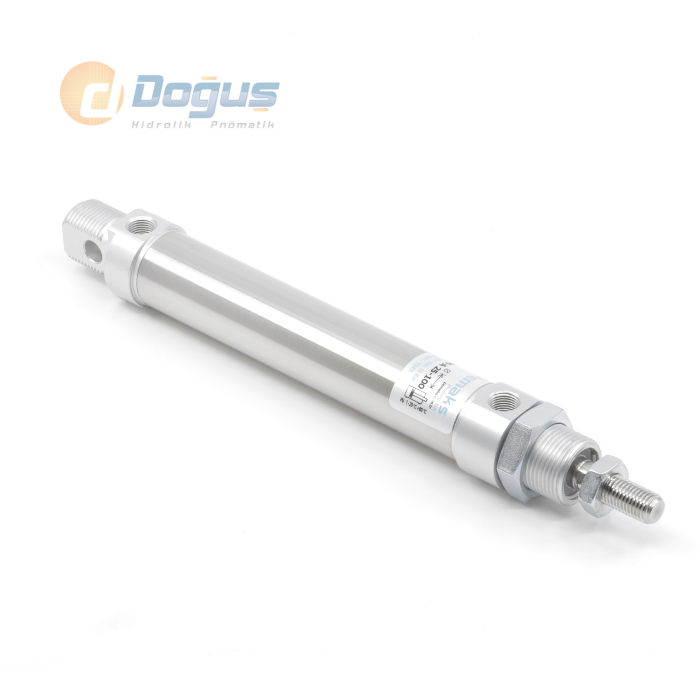

PM-A Ø10 Serisi Çift Etkili Manyetikli Pnömatik Silindir, kompakt yapıya sahip olup mikro ölçekte çalışan sistemler için geliştirilmiş son derece hassas bir pnömatik silindir çözümüdür. 10 mm piston çapı ile özellikle laboratuvar otomasyonu, tıbbi cihazlar, mikro montaj hatları ve elektronik üretim süreçlerinde tercih edilir. Bu pnömatik silindir, hem sınırlı montaj alanlarında kullanılabilecek kadar küçük hem de performans açısından güçlüdür.
Çift etkili pnömatik silindir mekanizması sayesinde, piston hem ileri hem de geri yönde hava basıncı ile çalışır. Bu yapı, kontrollü ve kararlı bir hareket sağlar. Aynı zamanda entegre manyetik piston özelliği ile pozisyon takibi mümkündür. Harici sensörlerle uyumlu olan bu sistem, özellikle otomasyon uygulamalarında gerçek zamanlı konum kontrolü ve güvenlik açısından avantaj sunar.
PM-A Ø10 Serisi pnömatik silindir, ISO 15552 montaj standardına uygun olarak tasarlanmıştır ve bu da onu sistem entegrasyonu açısından esnek hale getirir. Gövdesi yüksek kaliteli alüminyumdan üretilmiş olup hem hafiflik hem de dayanıklılık sunar. İç yapıda kullanılan sızdırmazlık contaları, uzun ömürlü ve düşük bakım gerektiren bir kullanım sağlar. Hava kaçağı riski minimuma indirilerek sistem verimliliği artırılmıştır.
Yastıklama özelliği bulunmamakla birlikte, bu pnömatik silindir kısa strok uygulamalarında sessiz ve sarsıntısız çalışır. Kompakt boyutu, manyetik piston yapısı ve çift etkili çalışma prensibiyle PM-A Ø10 Serisi pnömatik silindir, mikro otomasyon projelerinde yüksek hassasiyet ve güvenilir performans arayanlar için mükemmel bir tercihtir.
