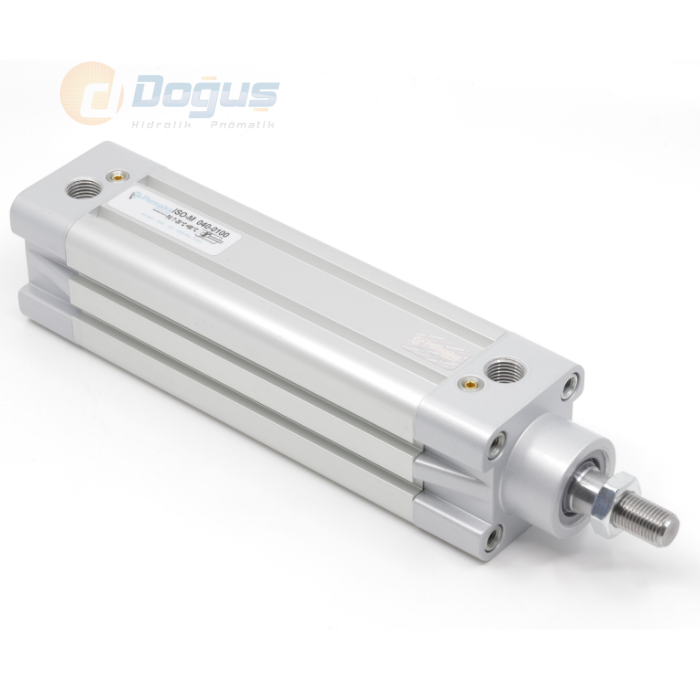

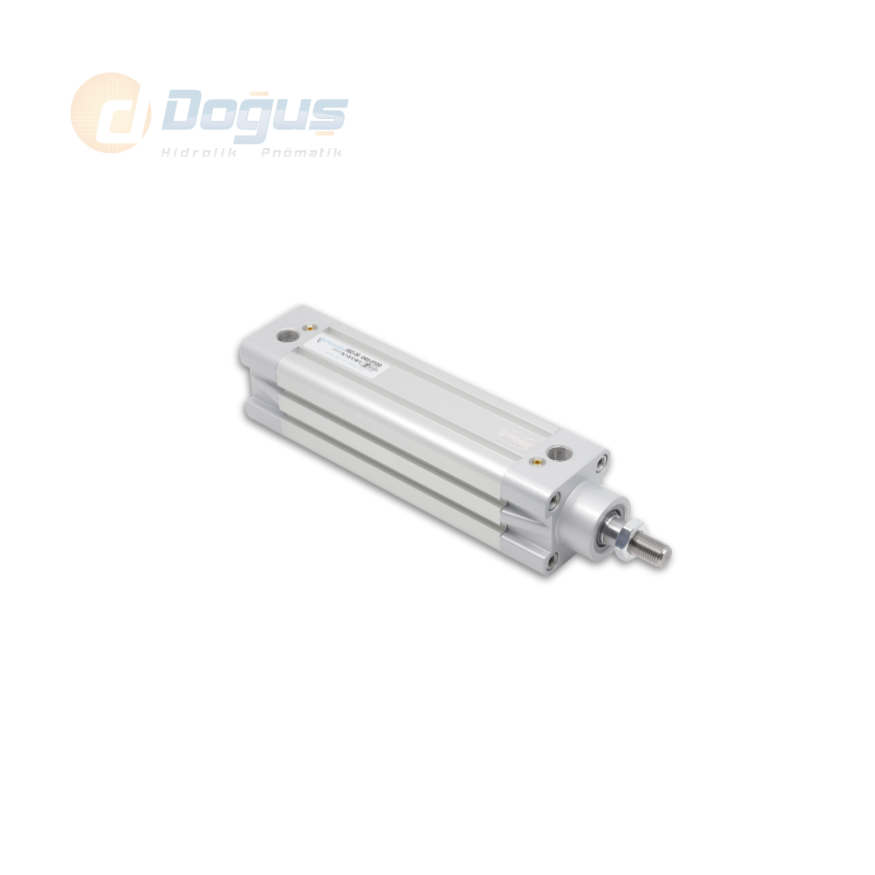

ISO-M Ø32 Serisi - Çift Etkili Yastıklamalı Manyetik Pnömatik Silindir
| SİLİNDİR Ø | MİL Ø | İTME ve ÇEKME KUVVETLERİ (6Bar) | |
|---|---|---|---|
| (mm) | (mm) | İtme Kuvveti (N) | Çekme Kuvveti (N) |
| 32 | 12 | 482 | 415 |
| 40 | 16 | 754 | 633 |
| 50 | 20 | 1178 | 990 |
| 63 | 20 | 1870 | 1682 |
| 80 | 25 | 3016 | 2721 |
| 100 | 25 | 4712 | 4418 |
| 125 | 32 | 7363 | 6881 |
| Çalışma Akışkanı : | Filtrelenmiş ve yağlanmış, yada filtrelenmiş ve yağsız hava |
| Çalışma Sıcaklık Derecesi : | Poliüretan (PU) : -20° C......+80° C Viton (FKM) :-30° C......+150° C |
| Max. Çalışma Basıncı : | 10 Bar |
| Silindir Ø mm | A | B | B1 | D Ø | D1 | D3 Ø | D4 | D5 | D6 Ø | D7 | L0 | L1 | L2 | L3 | L4 | L10 | L11 | SW | * |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 32 | 30 | 22 | 32.5 | 12 | M10x1.25 | 30 | 59 | 45 | 46 | M6 | 116 | 94 | 18 | 4 | 25 | 120 | 146 | 10 | G1/8'' |
| 40 | 34 | 24 | 38 | 16 | M12x1.25 | 35 | 70.2 | 54 | 53.7 | M6 | 129 | 105 | 20 | 4 | 27 | 135 | 165 | 13 | G1/4'' |
| 50 | 41 | 32 | 46.5 | 20 | M16x1.5 | 40 | 84.2 | 65 | 65.7 | M8 | 138 | 106 | 28 | 4 | 29.5 | 143 | 180 | 17 | G1/4'' |
| 63 | 42 | 32 | 56.5 | 20 | M16x1.5 | 45 | 99.5 | 76 | 80 | M8 | 152 | 121 | 27 | 4 | 34.5 | 158 | 195 | 17 | G3/8'' |
| 80 | 52 | 40 | 72 | 25 | M20x1.5 | 45 | 123.8 | 94 | 101.8 | M10 | 167 | 128 | 34 | 4 | 35 | 174 | 220 | 22 | G3/8'' |
| 100 | 52.5 | 40 | 89 | 25 | M20x1.5 | 55 | 148.8 | 112 | 125.9 | M10 | 182.5 | 138 | 38.5 | 4 | 38 | 189 | 240 | 22 | G1/2'' |
| 125 | 73 | 54 | 110 | 32 | M27x2 | 60 | 179.5 | 134 | 155.5 | M12 | 213 | 160 | 46 | 6 | 44 | 225 | 290 | 27 | G1/2'' |
ISO-M Ø32 Serisi Çift Etkili Yastıklamalı Manyetik Pnömatik Silindir, kompakt yapısı, manyetik sensör uyumu ve ayarlanabilir yastıklama özelliğiyle endüstriyel otomasyon sistemlerinde yaygın olarak kullanılan bir pnömatik silindir modelidir. 32 mm piston çapına sahip bu model, hem hassas hareket kontrolü hem de uzun ömürlü çalışma için ideal bir yapı sunar.
Çift etkili pnömatik silindir özelliği sayesinde, piston hem ileri hem de geri yönde hava basıncıyla çalışır. Bu, sistemde dengeli ve güçlü hareketler sağlar. Manyetik piston yapısı sayesinde, strok boyunca piston hareketi harici sensörler (reed switch vb.) ile izlenebilir ve otomasyon sistemlerine entegre edilerek pozisyon kontrolü sağlanabilir. Bu özellik, özellikle güvenlik ve hassasiyetin ön planda olduğu üretim hatlarında önemli avantaj sunar.
Yastıklama sistemi, piston strokunun sonuna geldiğinde darbeyi sönümleyerek sistemde oluşabilecek mekanik yüklenmeleri azaltır. Bu sayede pnömatik silindir hem daha sessiz çalışır hem de daha uzun ömürlü hale gelir. ISO-M Ø32 Serisi pnömatik silindir, ISO 15552 standartlarına uygun olarak üretilmiştir. Bu sayede montaj esnekliği sunar ve mevcut sistemlerle kolayca entegre edilebilir.
Gövde yapısı hafif ama dayanıklı alüminyumdan oluşur. İç yapıda kullanılan yüksek kaliteli sızdırmazlık elemanları, hava kaçağını minimuma indirerek sistem verimliliğini artırır. Orta ölçekli kuvvet ihtiyacı olan sistemlerde, PMA Ø32 Serisi pnömatik silindir; denge, kontrol ve dayanıklılığı bir arada sunar.
