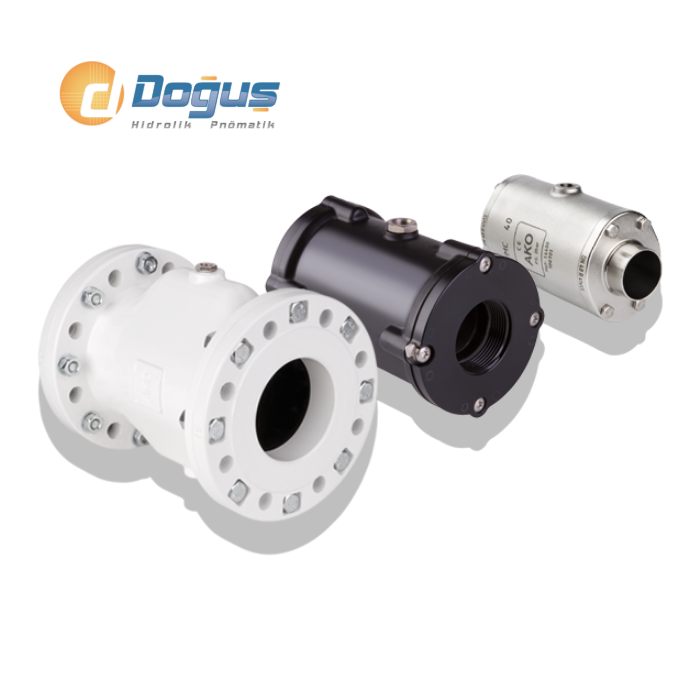

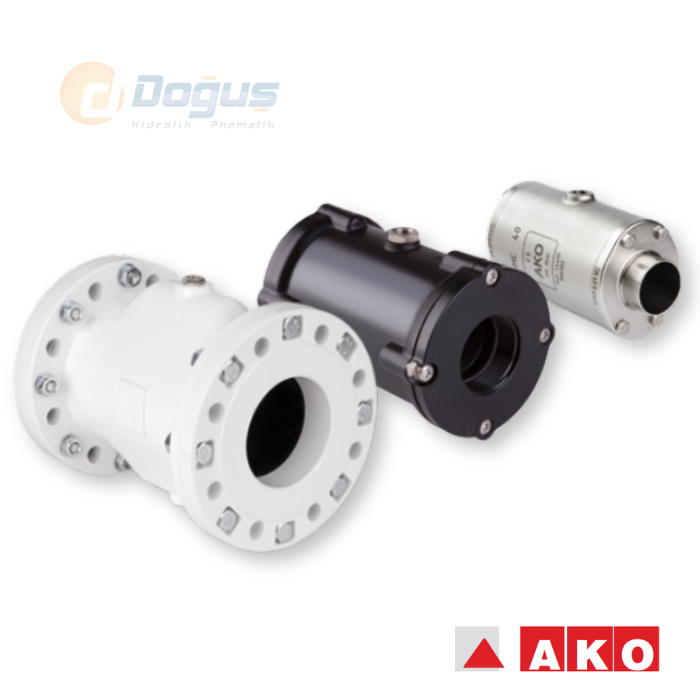

AKO VF040.03X.33.30LA, DN40 ölçüsünde flanşlı bağlantılı pinç vana olarak alüminyum gövdesi ve DIN PN10 flanş standardıyla endüstriyel proses hatlarında yüksek dayanımlı bir kapatma çözümü sunar. PED (2014/68/EU) yönetmeliğine uygun üretilen bu ürün, gerektiğinde ATEX (2014/34/EU) onaylı VFX versiyonuyla da temin edilebilir. Aynı DN40 ölçüsünde daha kompakt, dişli bağlantılı bir alternatif için VMP040 DN40 pinç vana sayfamıza bakabilirsiniz. Bir üst ölçü için VF050 DN50, tüm seri için Ako Pinç Vana kategorisine göz atabilirsiniz.

Teknik Dökümanı Görüntüle

Teknik Özellikler — VF040.03X.33.30LA (DN40)

Özellik	Değer
İç Çap (ØDI)	40 mm
Dış Çap (ØDA)	150 mm
Flanş Delik Çemberi (ØDF)	88 mm
Delik Sayısı / Çapı (nB / Ød)	4 adet / Ø18 mm
Delik Çemberi Çapı (ØTK)	110 mm
Boy (L)	155 mm
Kumanda Bağlantısı (G)	G ¼"
Yükseklik (H) / Genişlik (E)	56 mm / 28 mm
İç Dişli Seçeneği (GT derinlik)	G 1½" (19 mm)
Maks. İşletme Basıncı (PS)	6 bar
Kumanda Medyası Hacmi	~0,20 l
Ağırlık (alüminyum flanşlı)	2,9 kg

Genel Özellikler (VF Serisi)

Özellik	Değer
Gövde / Flanş Malzemesi	Alüminyum, toz kaplama 60-80µm beyaz RAL9010
Maks. İşletme/Malzeme Basıncı	3 / 4 / 6 bar (ölçüye göre değişir)
Maks. Kumanda/Kapatma Basıncı	5 / 6 / 8 bar
Fark Basıncı	2 - 3,5 bar (çalışma genişliği/manşete göre değişir)
Flanş Bağlantı Standardı	DIN PN10 (ANSI istek üzerine)
Sertifikasyon	PED (2014/68/EU) uyumlu; ATEX (2014/34/EU) onaylı VFX seçeneği mevcut
Manşet Seçenekleri	Doğal kauçuk (aşınmaya dayanıklı / gıda tipi / yüksek sıcaklık), EPDM (gıda siyah/açık dahil), NBR (gıda siyah/açık dahil), FPM/FKM, Silikon, CR, CSM, IIR
