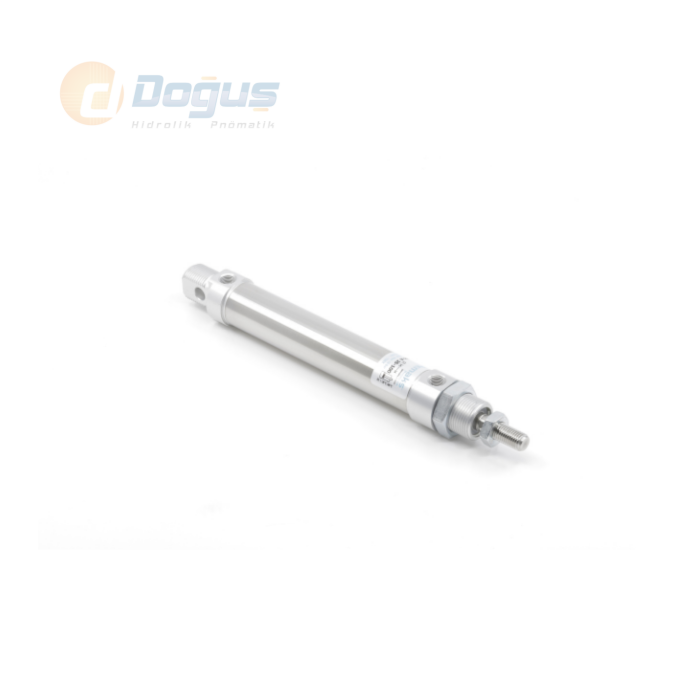

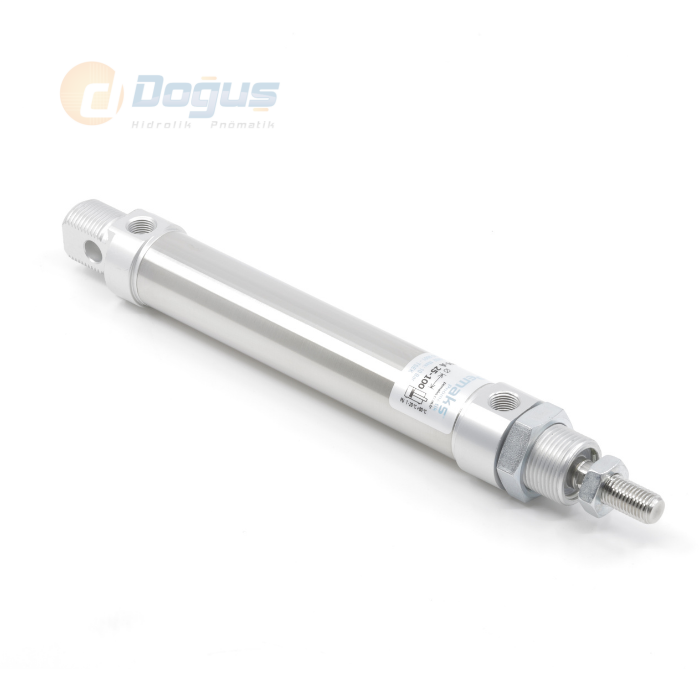

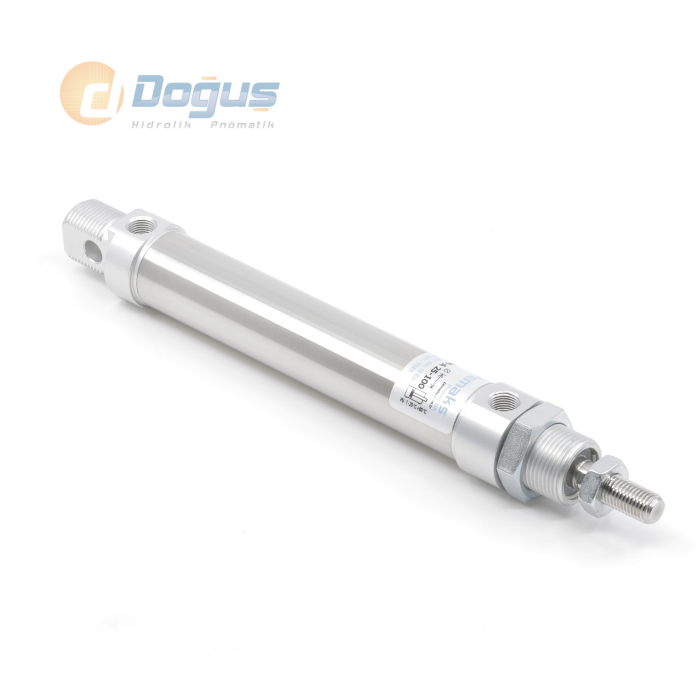

PMY-A Ø25 Serisi - Çift Etkili Yastıklamalı Manyetik Pnömatik Silindir
|
|||||||||||
 |
|||||||||||
 |
|||
| SİLİNDİR Ø | MİL Ø | İTME ve ÇEKME KUVVETLERİ (6Bar) | |
|---|---|---|---|
| (mm) | (mm) | İtme Kuvveti (N) | Çekme Kuvveti (N) |
| 16 | 6 | 105 | 88 |
| 20 | 8 | 165 | 141 |
| 25 | 10 | 266 | 219 |
| Silindir Ø mm |
A | A1 | B | C | D | D1 | D3 | E | F | G | G1 | G2 | K | L | L2 | N | CH | R | P | M |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 16 | M6 | 6 | M16x1.5 | 21 | 12 | 17.27 | 18 | 6 | 16 | 82 | 93 | 43 | 22 | 17 | 26 | 9 | 5 | M5 | 53 | 109 |
| 20 | M8 | 8 | M22x1.5 | 27 | 16 | 21.27 | 25.5 | 8 | 20 | 95 | 111 | 51.5 | 24 | 20 | 32 | 12 | 7 | 1/8'' G | 67 | 131 |
| 25 | M10x1.25 | 10 | M22x1.5 | 30 | 16 | 26.5 | 28.5 | 8 | 22 | 104 | 118 | 52 | 28 | 22 | 36 | 12 | 9 | 1/8'' G | 68 | 140 |
PMY-A Ø25 Serisi Çift Etkili Yastıklamalı Manyetik Pnömatik Silindir, sınırlı alanlarda yüksek hassasiyetle çalışan sistemler için özel olarak geliştirilmiş kompakt bir pnömatik silindir çözümüdür. 25 mm piston çapına sahip bu model; montaj hatları, paketleme makineleri, test cihazları, pick-and-place uygulamaları ve küçük ölçekli otomasyon sistemlerinde yaygın olarak kullanılmaktadır.
Bu pnömatik silindirin çift etkili yapısı, hem ileri hem de geri yönde hava basıncı ile çalışmasını sağlar. Böylece hareketin her iki yönünde kontrollü ve dengeli bir güç elde edilir. Üründe bulunan manyetik piston özelliği sayesinde, harici sensörler kullanılarak pistonun konumu hassas bir şekilde takip edilebilir. Bu özellik, pozisyon kontrolü gereken uygulamalarda güvenli ve kararlı bir sistem performansı sunar.
Yastıklamalı uç tasarımı sayesinde, silindirin strok sonlarında meydana gelebilecek ani duruşlar sönümlenir. Bu hem pnömatik silindirin hem de bağlı sistem bileşenlerinin ömrünü uzatır. Aynı zamanda titreşimsiz ve sessiz bir çalışma ortamı sağlar. Gövde, dayanıklı alüminyum alaşımdan üretilmiş olup; korozyona ve zorlu çevresel koşullara karşı dirençlidir. Sızdırmazlık elemanları, hava kaçaklarını minimumda tutarak sistem verimliliğini maksimize eder.
PMY-A Ø25 Serisi pnömatik silindir, ISO 15552 montaj ölçülerine uygun olarak tasarlanmıştır. Böylece mevcut makinelere ve sistem hatlarına kolayca entegre edilebilir. Kompakt boyutu, entegre manyetik özelliği ve yastıklamalı uç yapısıyla bu pnömatik silindir; küçük alanlarda büyük performans isteyen profesyoneller için ideal bir tercihtir.
