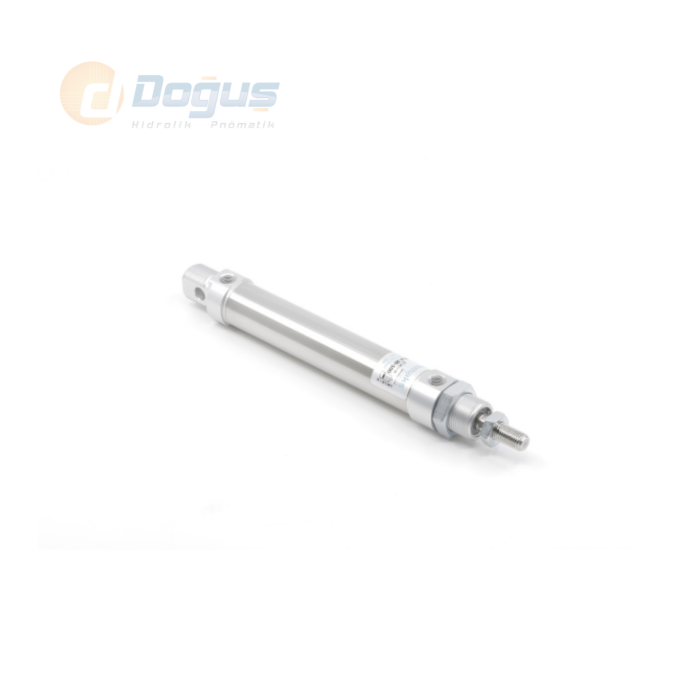

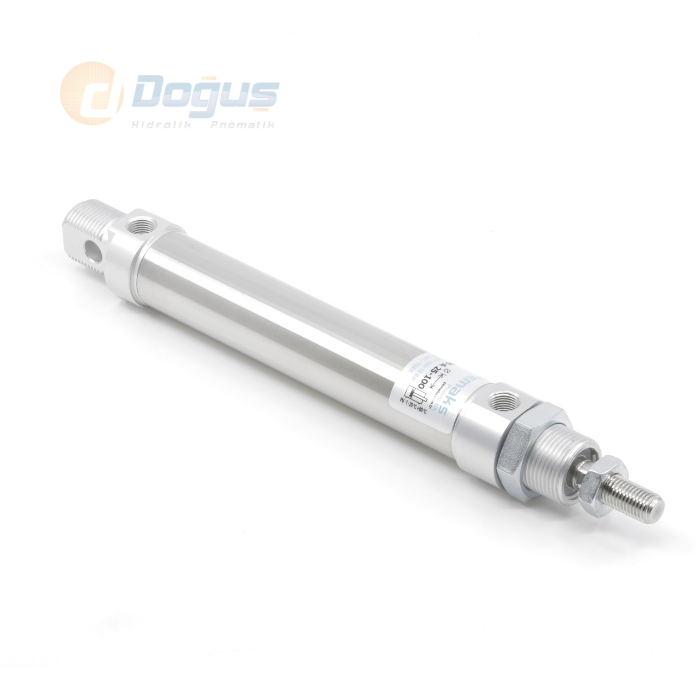

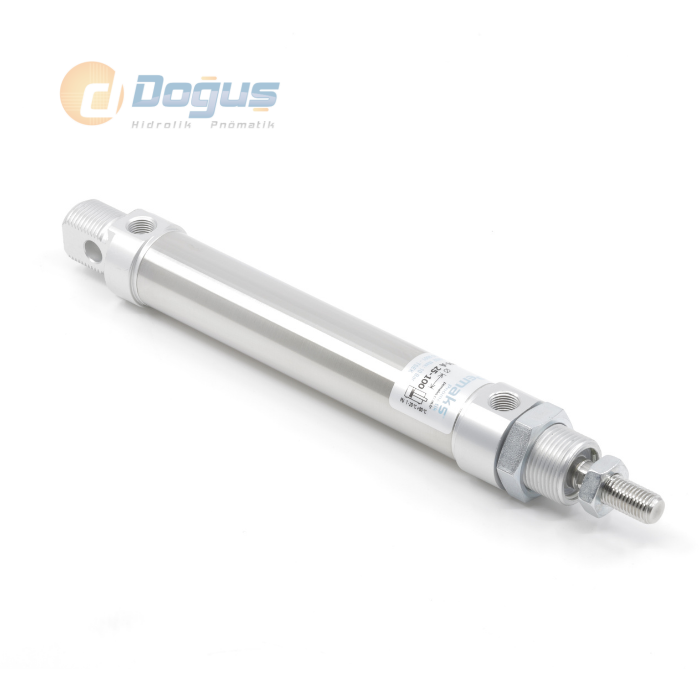

PMY-A Ø20 Serisi - Çift Etkili Yastıklamalı Manyetik Pnömatik Silindir
| |||||||||||
 | |||||||||||
 | |||
| SİLİNDİR Ø | MİL Ø | İTME ve ÇEKME KUVVETLERİ (6Bar) | |
|---|---|---|---|
| (mm) | (mm) | İtme Kuvveti (N) | Çekme Kuvveti (N) |
| 16 | 6 | 105 | 88 |
| 20 | 8 | 165 | 141 |
| 25 | 10 | 266 | 219 |
| Silindir Ø mm | A | A1 | B | C | D | D1 | D3 | E | F | G | G1 | G2 | K | L | L2 | N | CH | R | P | M |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 16 | M6 | 6 | M16x1.5 | 21 | 12 | 17.27 | 18 | 6 | 16 | 82 | 93 | 43 | 22 | 17 | 26 | 9 | 5 | M5 | 53 | 109 |
| 20 | M8 | 8 | M22x1.5 | 27 | 16 | 21.27 | 25.5 | 8 | 20 | 95 | 111 | 51.5 | 24 | 20 | 32 | 12 | 7 | 1/8'' G | 67 | 131 |
| 25 | M10x1.25 | 10 | M22x1.5 | 30 | 16 | 26.5 | 28.5 | 8 | 22 | 104 | 118 | 52 | 28 | 22 | 36 | 12 | 9 | 1/8'' G | 68 | 140 |
PMY-A Ø20 Serisi Çift Etkili Yastıklamalı Manyetik Pnömatik Silindir, dar alanlarda yüksek hassasiyetle çalışması gereken otomasyon sistemleri için tasarlanmış, hafif ve kompakt yapısıyla öne çıkan profesyonel bir pnömatik silindir modelidir. 20 mm piston çapına sahip bu model; test cihazları, laboratuvar sistemleri, otomatik montaj hatları ve küçük ölçekli robotik uygulamalarda güvenle kullanılır.
Çift etkili pnömatik silindir yapısı sayesinde, hem ileri hem de geri yönde hava basıncı ile çalışarak kontrol edilebilir, dengeli ve tekrarlanabilir hareket sunar. Bu yapı, özellikle kısa strok mesafelerine sahip uygulamalarda sistemin hassasiyetini artırır. Manyetik piston özelliği ile harici sensörler entegre edilerek piston pozisyonu anlık olarak izlenebilir. Bu da otomasyon sistemlerinde güvenlik ve doğruluk gereksinimlerini karşılar.
Yastıklamalı uç tasarımı, strok sonunda oluşabilecek ani duruşları absorbe eder. Bu, pnömatik silindirin ve bağlı parçaların ömrünü uzatırken çalışma gürültüsünü de azaltır. Ürünün gövdesi, yüksek dayanımlı alüminyum alaşımdan üretilmiş olup hafifliği ile sistem üzerindeki yükü azaltır. Ayrıca özel conta sistemiyle hava kaçakları minimuma indirilmiş, sistem verimliliği artırılmıştır.
PMY-A Ø20 Serisi pnömatik silindir, ISO 15552 montaj standartlarına uyumludur. Bu sayede hem yeni tasarımlara entegre edilebilir hem de mevcut sistemlerdeki silindirlerle kolayca değiştirilebilir. Kompakt yapısı, yüksek performansı ve entegre manyetik sistem desteği ile bu pnömatik silindir; küçük alanlarda bile maksimum kontrol isteyen mühendislik uygulamaları için ideal bir tercihtir.
