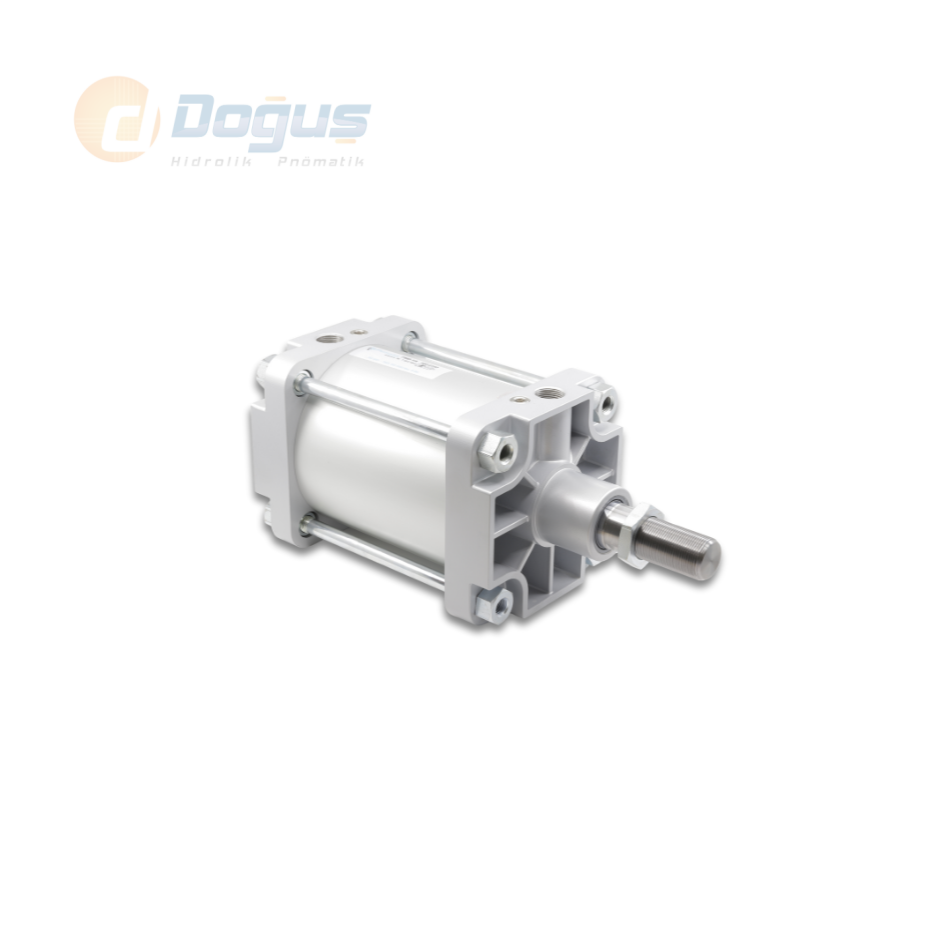

PMB-Y Ø250 Serisi - Çift Etkili Yastıklamalı Pnömatik Silindir
| SİLİNDİR Ø | MİL Ø | İTME ve ÇEKME KUVVETLERİ (6Bar) | |
|---|---|---|---|
| (mm) | (mm) | İtme Kuvveti (N) | Çekme Kuvveti (N) |
| 32 | 12 | 482 | 415 |
| 40 | 16 | 754 | 633 |
| 50 | 20 | 1178 | 990 |
| 63 | 20 | 1870 | 1682 |
| 80 | 25 | 3016 | 2721 |
| 100 | 25 | 4712 | 4418 |
| 125 | 32 | 7363 | 6881 |
| Çalışma Akışkanı : | Filtrelenmiş ve yağlanmış, yada filtrelenmiş ve yağsız hava |
| Çalışma Sıcaklık Derecesi : | Poliüretan (PU) : -20° C......+80° C Viton (FKM) :-30° C......+150° C |
| Max. Çalışma Basıncı : |
10 Bar |
| Silindir Ø mm |
A | B | B1 | D Ø |
D1 | D3 Ø |
D4 | D5 | D6 Ø |
D7 | L0 | L1 | L2 | L3 | L4 | L10 | L11 | SW | * |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 32 | 30 | 22 | 32.5 | 12 | M10x1.25 | 30 | 59 | 45 | 46 | M6 | 116 | 94 | 18 | 4 | 25 | 120 | 146 | 10 | G1/8'' |
| 40 | 34 | 24 | 38 | 16 | M12x1.25 | 35 | 70.2 | 54 | 53.7 | M6 | 129 | 105 | 20 | 4 | 27 | 135 | 165 | 13 | G1/4'' |
| 50 | 41 | 32 | 46.5 | 20 | M16x1.5 | 40 | 84.2 | 65 | 65.7 | M8 | 138 | 106 | 28 | 4 | 29.5 | 143 | 180 | 17 | G1/4'' |
| 63 | 42 | 32 | 56.5 | 20 | M16x1.5 | 45 | 99.5 | 76 | 80 | M8 | 152 | 121 | 27 | 4 | 34.5 | 158 | 195 | 17 | G3/8'' |
| 80 | 52 | 40 | 72 | 25 | M20x1.5 | 45 | 123.8 | 94 | 101.8 | M10 | 167 | 128 | 34 | 4 | 35 | 174 | 220 | 22 | G3/8'' |
| 100 | 52.5 | 40 | 89 | 25 | M20x1.5 | 55 | 148.8 | 112 | 125.9 | M10 | 182.5 | 138 | 38.5 | 4 | 38 | 189 | 240 | 22 | G1/2'' |
| 125 | 73 | 54 | 110 | 32 | M27x2 | 60 | 179.5 | 134 | 155.5 | M12 | 213 | 160 | 46 | 6 | 44 | 225 | 290 | 27 | G1/2'' |

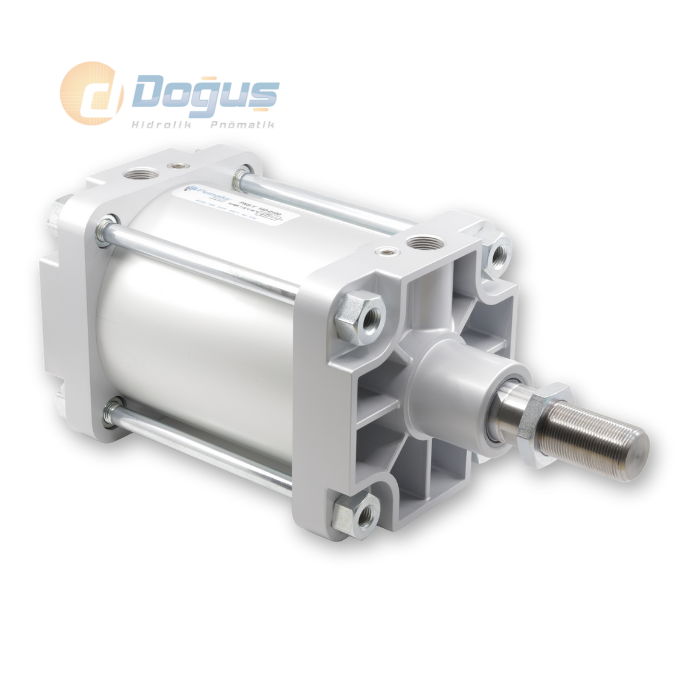

PMB-Y Ø250 Serisi Çift Etkili Yastıklamalı Pnömatik Silindir, yüksek kuvvet gerektiren ağır hizmet tipi uygulamalar için geliştirilmiş, endüstriyel düzeyde performans sunan bir pnömatik silindir modelidir. 250 mm piston çapı sayesinde geniş yüzey alanı üzerinden yüksek kuvvet üretimi sağlar. Özellikle büyük ekipmanların hareket ettirilmesinde veya ağır yüklerin kontrollü biçimde taşınmasında ideal bir çözümdür.
Çift etkili çalışma prensibiyle bu pnömatik silindir, hem ileri hem geri yönde basınçlı hava ile çalışarak iki yönlü dengeli bir hareket sunar. Hareketin uç noktalarında yer alan ayarlanabilir yastıklama sistemi ise strok sonundaki darbeleri emer, mekanik aksamların ömrünü uzatır ve sistemin güvenli çalışmasını sağlar. Bu özellik, yüksek hızla çalışan veya büyük kütleleri durduran sistemlerde oldukça kritiktir.
PMB-Y Ø250 Serisi pnömatik silindir; otomotiv üretim hatları, çelik işleme tesisleri, madencilik ekipmanları, ağır makine montaj sistemleri ve özel endüstriyel pres uygulamalarında yaygın olarak kullanılır. Gövde yapısı genellikle alüminyum veya çelikten imal edilerek hem hafiflik hem de dayanıklılık dengesi sağlanır. Kaliteli sızdırmazlık elemanlarıyla donatılmış olup, hava kaçakları minimum düzeyde tutulur.
ISO 15552 standartlarına uygun montaj ölçüleri sayesinde, mevcut sistemlere kolaylıkla entegre edilebilir. PMB-Y Ø250 Serisi pnömatik silindir, hem darbe emici hem de güçlü yapısıyla ağır hizmet ortamlarında uzun ömürlü ve stabil bir çalışma performansı sunar.
Güç, hassasiyet ve güvenilirlik bir arada arandığında PMB-Y Ø250 Serisi pnömatik silindir, profesyonel endüstriyel kullanıcılar için doğru tercihtir.
