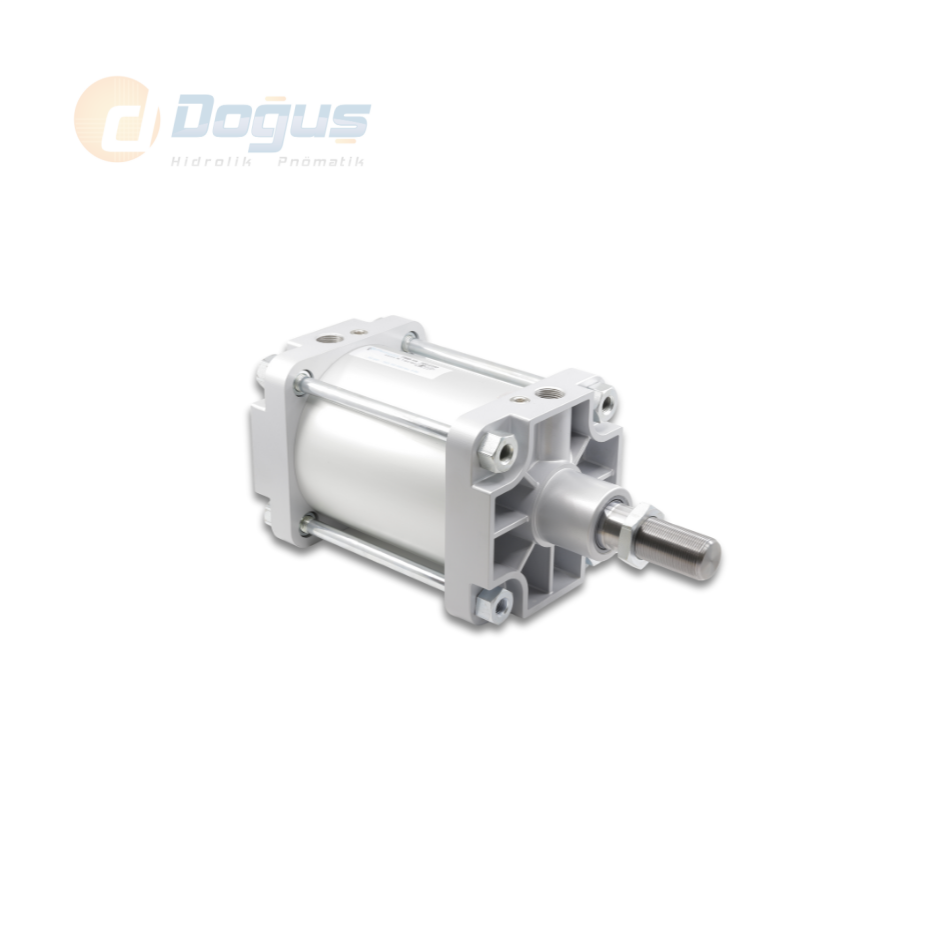

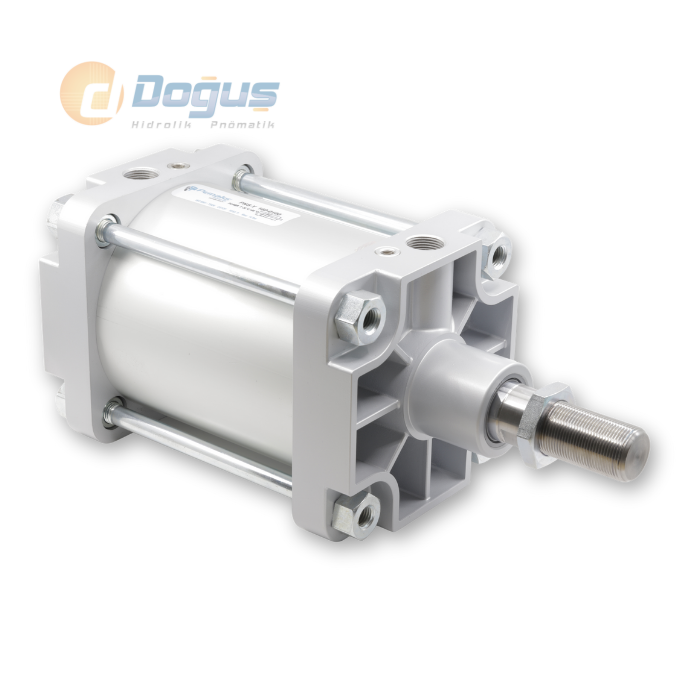

PMB-Y Ø200 Serisi - Çift Etkili Yastıklamalı Pnömatik Silindir
| SİLİNDİR Ø | MİL Ø | İTME ve ÇEKME KUVVETLERİ (6Bar) | |
|---|---|---|---|
| (mm) | (mm) | İtme Kuvveti (N) | Çekme Kuvveti (N) |
| 32 | 12 | 482 | 415 |
| 40 | 16 | 754 | 633 |
| 50 | 20 | 1178 | 990 |
| 63 | 20 | 1870 | 1682 |
| 80 | 25 | 3016 | 2721 |
| 100 | 25 | 4712 | 4418 |
| 125 | 32 | 7363 | 6881 |
| Çalışma Akışkanı : | Filtrelenmiş ve yağlanmış, yada filtrelenmiş ve yağsız hava |
| Çalışma Sıcaklık Derecesi : | Poliüretan (PU) : -20° C......+80° C Viton (FKM) :-30° C......+150° C |
| Max. Çalışma Basıncı : |
10 Bar |
| Silindir Ø mm |
A | B | B1 | D Ø |
D1 | D3 Ø |
D4 | D5 | D6 Ø |
D7 | L0 | L1 | L2 | L3 | L4 | L10 | L11 | SW | * |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 32 | 30 | 22 | 32.5 | 12 | M10x1.25 | 30 | 59 | 45 | 46 | M6 | 116 | 94 | 18 | 4 | 25 | 120 | 146 | 10 | G1/8'' |
| 40 | 34 | 24 | 38 | 16 | M12x1.25 | 35 | 70.2 | 54 | 53.7 | M6 | 129 | 105 | 20 | 4 | 27 | 135 | 165 | 13 | G1/4'' |
| 50 | 41 | 32 | 46.5 | 20 | M16x1.5 | 40 | 84.2 | 65 | 65.7 | M8 | 138 | 106 | 28 | 4 | 29.5 | 143 | 180 | 17 | G1/4'' |
| 63 | 42 | 32 | 56.5 | 20 | M16x1.5 | 45 | 99.5 | 76 | 80 | M8 | 152 | 121 | 27 | 4 | 34.5 | 158 | 195 | 17 | G3/8'' |
| 80 | 52 | 40 | 72 | 25 | M20x1.5 | 45 | 123.8 | 94 | 101.8 | M10 | 167 | 128 | 34 | 4 | 35 | 174 | 220 | 22 | G3/8'' |
| 100 | 52.5 | 40 | 89 | 25 | M20x1.5 | 55 | 148.8 | 112 | 125.9 | M10 | 182.5 | 138 | 38.5 | 4 | 38 | 189 | 240 | 22 | G1/2'' |
| 125 | 73 | 54 | 110 | 32 | M27x2 | 60 | 179.5 | 134 | 155.5 | M12 | 213 | 160 | 46 | 6 | 44 | 225 | 290 | 27 | G1/2'' |
PMB-Y Ø200 Serisi Çift Etkili Yastıklamalı Pnömatik Silindir, güçlü kuvvet üretimi ve darbeye karşı dayanıklılığıyla ağır hizmet tipi uygulamalar için geliştirilmiş yüksek performanslı bir pnömatik silindir modelidir. 200 mm çapındaki pistonuyla yüksek hava basıncını geniş bir yüzeye dağıtarak büyük kuvvet üretir. Bu özelliği sayesinde endüstriyel pres hatları, büyük kapak hareketleri ve ağır ekipman yönlendirme sistemlerinde güvenle kullanılabilir.
Çift etkili yapısı, pnömatik silindirin her iki yönde de hava ile çalışmasını sağlar. Bu sayede hareket hem ileri hem de geri yönlerde dengeli, güçlü ve kontrollü olur. Entegre yastıklama sistemi ise strok sonlarında oluşan ani darbeleri absorbe ederek mekanik parçaların korunmasını sağlar. Böylece pnömatik silindir sadece kuvvetli değil, aynı zamanda uzun ömürlü bir kullanım vadeder.
PMB-Y Ø200 Serisi pnömatik silindir; çimento fabrikaları, otomotiv üretim hatları, enerji tesisleri, madencilik sistemleri ve büyük otomasyon makinelerinde yaygın olarak tercih edilmektedir. Gövde yapısı alüminyum veya çelik seçenekleriyle üretilebilir. Aşınmaya ve hava kaçaklarına karşı dayanıklı sızdırmazlık elemanları ile donatılmıştır.
Montaj ölçüleri ISO 15552 standardına uygundur. Bu sayede mevcut pnömatik sistemlerde değişim ya da entegrasyon kolayca yapılabilir. Aynı zamanda yüksek strok hassasiyeti ve darbe kontrolü ile hem üretim verimliliğini artırır hem de sistem güvenliğini destekler.
PMB-Y Ø200 Serisi pnömatik silindir, yüksek kuvvet, darbeye karşı yastıklama, güvenilir performans ve teknik dayanıklılık arayan profesyonel sistemler için güçlü ve uzun ömürlü bir çözümdür.
