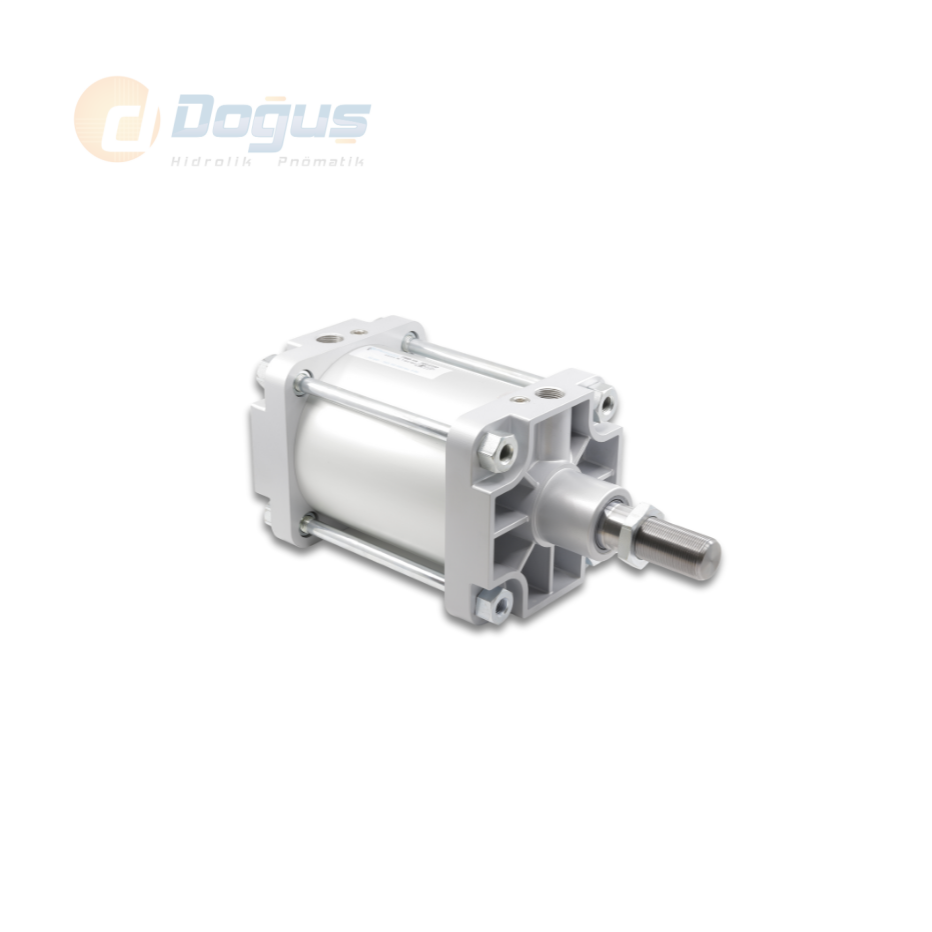

PMB-Y Ø160 Serisi - Çift Etkili Yastıklamalı Pnömatik Silindir
| SİLİNDİR Ø | MİL Ø | İTME ve ÇEKME KUVVETLERİ (6Bar) | |
|---|---|---|---|
| (mm) | (mm) | İtme Kuvveti (N) | Çekme Kuvveti (N) |
| 32 | 12 | 482 | 415 |
| 40 | 16 | 754 | 633 |
| 50 | 20 | 1178 | 990 |
| 63 | 20 | 1870 | 1682 |
| 80 | 25 | 3016 | 2721 |
| 100 | 25 | 4712 | 4418 |
| 125 | 32 | 7363 | 6881 |
| Çalışma Akışkanı : | Filtrelenmiş ve yağlanmış, yada filtrelenmiş ve yağsız hava |
| Çalışma Sıcaklık Derecesi : | Poliüretan (PU) : -20° C......+80° C Viton (FKM) :-30° C......+150° C |
| Max. Çalışma Basıncı : | 10 Bar |
| Silindir Ø mm | A | B | B1 | D Ø | D1 | D3 Ø | D4 | D5 | D6 Ø | D7 | L0 | L1 | L2 | L3 | L4 | L10 | L11 | SW | * |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 32 | 30 | 22 | 32.5 | 12 | M10x1.25 | 30 | 59 | 45 | 46 | M6 | 116 | 94 | 18 | 4 | 25 | 120 | 146 | 10 | G1/8'' |
| 40 | 34 | 24 | 38 | 16 | M12x1.25 | 35 | 70.2 | 54 | 53.7 | M6 | 129 | 105 | 20 | 4 | 27 | 135 | 165 | 13 | G1/4'' |
| 50 | 41 | 32 | 46.5 | 20 | M16x1.5 | 40 | 84.2 | 65 | 65.7 | M8 | 138 | 106 | 28 | 4 | 29.5 | 143 | 180 | 17 | G1/4'' |
| 63 | 42 | 32 | 56.5 | 20 | M16x1.5 | 45 | 99.5 | 76 | 80 | M8 | 152 | 121 | 27 | 4 | 34.5 | 158 | 195 | 17 | G3/8'' |
| 80 | 52 | 40 | 72 | 25 | M20x1.5 | 45 | 123.8 | 94 | 101.8 | M10 | 167 | 128 | 34 | 4 | 35 | 174 | 220 | 22 | G3/8'' |
| 100 | 52.5 | 40 | 89 | 25 | M20x1.5 | 55 | 148.8 | 112 | 125.9 | M10 | 182.5 | 138 | 38.5 | 4 | 38 | 189 | 240 | 22 | G1/2'' |
| 125 | 73 | 54 | 110 | 32 | M27x2 | 60 | 179.5 | 134 | 155.5 | M12 | 213 | 160 | 46 | 6 | 44 | 225 | 290 | 27 | G1/2'' |

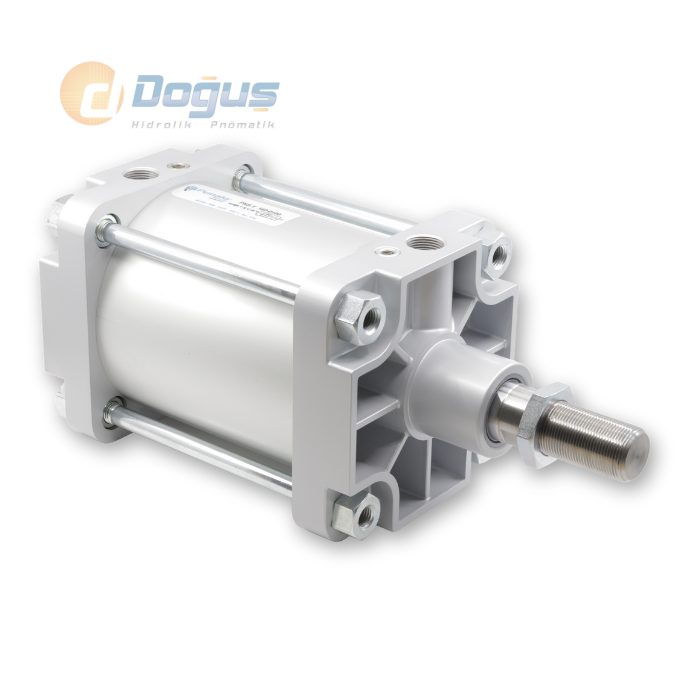

PMB-Y Ø160 Serisi Çift Etkili Yastıklamalı Pnömatik Silindir, kompakt gövdesine rağmen yüksek kuvvet gerektiren uygulamalarda güvenle kullanılabilen, verimli ve uzun ömürlü bir pnömatik silindir modelidir. 160 mm piston çapına sahip bu ürün, geniş temas alanı sayesinde basınçlı havayı etkili bir şekilde kuvvete dönüştürür. Bu sayede üretim hatlarında, ağır kapak sistemlerinde ve güçlü hareket gerektiren otomasyon uygulamalarında tercih edilir.
Çift etkili yapısı sayesinde pnömatik silindir, hem ileri hem geri yönde basınçla çalışarak iki yönlü hareket kabiliyeti sağlar. Bu, sistemlerde hassas kontrol ve dengeli hareket sunar. Entegre yastıklama sistemi ise silindirin strok sonlarında oluşabilecek darbeleri emer. Bu sayede mekanik aşınma azaltılır, bağlı ekipmanlar korunur ve sistemin genel ömrü uzar.
PMB-Y Ø160 Serisi pnömatik silindir; otomotiv sektöründeki robotik uygulamalardan ağır ekipman kaldırma sistemlerine, madencilikten pres makinelerine kadar geniş bir kullanım alanına sahiptir. Gövde yapısı yüksek mukavemetli alüminyum ya da çelikten üretilebilir. Kaliteli sızdırmazlık elemanlarıyla donatılmış olan bu model, hava kaçaklarını minimize ederken, çalışma süresince maksimum verim sağlar.
ISO 15552 standardı ile uyumlu olan montaj ölçüleri sayesinde mevcut sistemlere kolaylıkla entegre edilebilir. Güçlü yapısı, hassas hareket kabiliyeti ve darbe emici özellikleri ile bu pnömatik silindir, zorlu endüstriyel koşullarda bile kararlı ve güvenli performans sunar.
