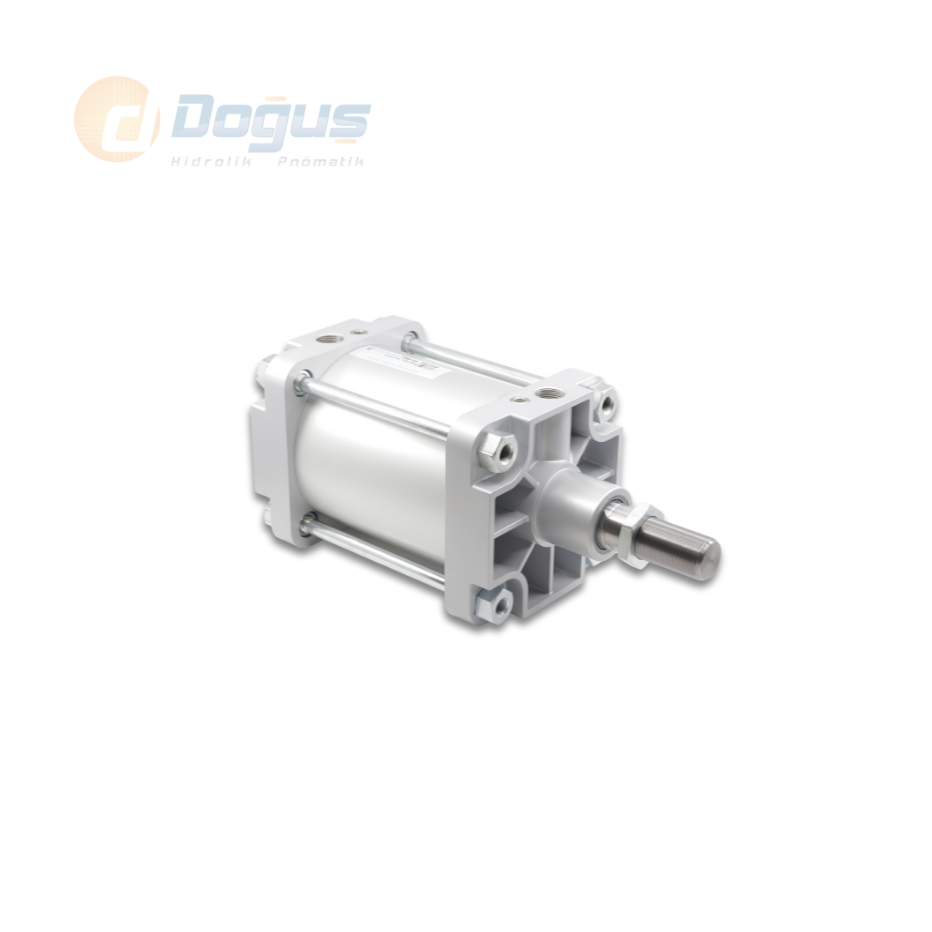

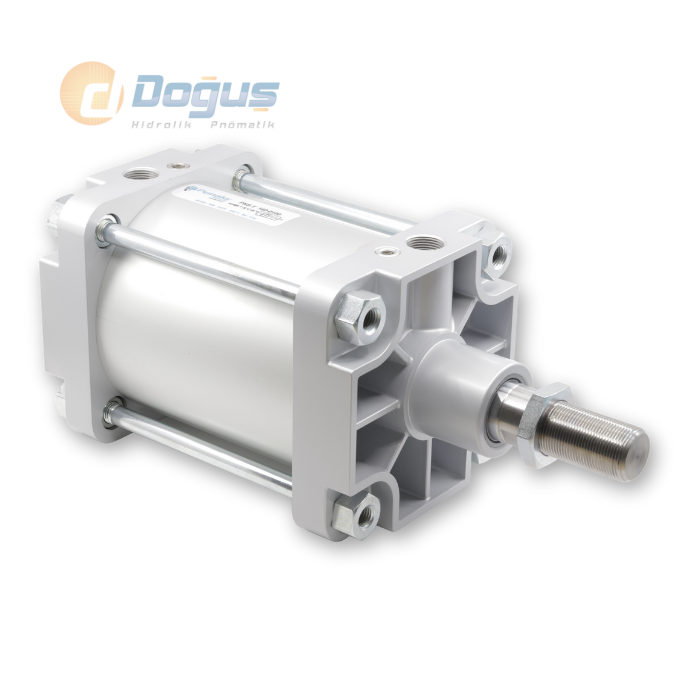

PMB-A Ø320 Serisi - Çift Etkili Manyetik Pnömatik Silindir
| SİLİNDİR Ø | MİL Ø | İTME ve ÇEKME KUVVETLERİ (6Bar) | |
|---|---|---|---|
| (mm) | (mm) | İtme Kuvveti (N) | Çekme Kuvveti (N) |
| 125 | 32 | 7360 | 6880 |
| 160 | 40 | 12064 | 11310 |
| 200 | 40 | 18850 | 18096 |
| 250 | 50 | 29450 | 28270 |
| 320 | 63 | 48250 | 46380 |
| Çalışma Akışkanı : | Filtrelenmiş ve yağlanmış, yada filtrelenmiş ve yağsız hava |
| Çalışma Sıcaklık Derecesi : | Poliüretan (PU) : -20° C.......+80° C Viton (FKM) :-30° C.......+150° C |
| Max. Çalışma Basıncı : | 10 Bar |
| Silindir Ø mm | A | B | B1 | B2 | D Ø | D1 | D2 Ø | D3 Ø | D4 | D6 Ø | L | L1 | L2 | L3 | L4 | L5 | L10 | L11 | SW | * |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 125 | 73 | 54 | 145 | 11.5 | 32 | M27x2 | 60 | 133 | M12 | 155.5 | 213 | 160 | 46 | 6 | 44 | 110 | 225 | 290 | 27 | G1/2'' |
| 160 | 97 | 72 | 186 | 13.5 | 40 | M36x2 | 65 | 170 | M16 | 198 | 243 | 180 | 55 | 6 | 47 | 140 | 260 | 340 | 36 | G3/4'' |
| 200 | 102 | 72 | 220 | 13.5 | 40 | M36x2 | 75 | 210 | M16 | 247.5 | 253 | 180 | 65 | 6 | 47 | 175 | 275 | 370 | 36 | G3/4'' |
| 250 | 122 | 84 | 270 | 14 | 50 | M42x2 | 90 | 262 | M20 | 311.1 | 281 | 200 | 69 | 10 | 51 | 220 | 305 | 410 | 46 | G1'' |
| 320 | 134 | 96 | 340 | 20 | 63 | M48x2 | 110 | 336 | M24 | 381.8 | 314 | 220 | 82 | 10 | 56 | 270 | 340 | 460 | 55 | G1'' |
PMB-A Ø320 Serisi Çift Etkili Manyetik Pnömatik Silindir, büyük çaplı endüstriyel uygulamalarda yüksek kuvvet üretiminin yanı sıra hassas konum takibi sağlayan güçlü bir pnömatik silindir çözümüdür. 320 mm’lik geniş piston çapı sayesinde hava basıncını maksimum seviyede kuvvete dönüştürerek ağır yüklerin kaldırılması, yönlendirilmesi ve preslenmesi gibi işlemlerde etkin performans sunar.
Çift etkili çalışma prensibi, pnömatik silindirin hem ileri hem geri yönde hava basıncıyla hareket etmesini sağlar. Bu, sistemin iki yönlü kontrollü ve dengeli çalışmasına imkan tanır. Manyetik piston özelliği ise harici sensörlerle birlikte çalışarak piston konumunun hassas şekilde izlenmesine olanak tanır. Bu sayede otomasyon sistemlerinde güvenli ve senkronize hareket elde edilir.
PMB-A Ø320 Serisi pnömatik silindir; otomotiv pres hatları, çelik konstrüksiyon üretimi, maden makineleri, endüstriyel kapak kontrol sistemleri ve yüksek tonajlı kaldırma sistemlerinde sıklıkla tercih edilir. Alüminyum veya çelikten üretilebilen gövde yapısı, zorlu endüstriyel koşullara karşı yüksek dayanıklılık gösterir. Ayrıca sızdırmazlık contaları sayesinde sistemde minimum hava kaybı sağlanır ve enerji verimliliği artırılır.
ISO 15552 montaj standartlarına uygun olan bu pnömatik silindir, mevcut sistemlere kolayca entegre edilebilir. Hem güçlü yapısı hem de manyetik konumlama özelliği sayesinde üretim süreçlerinde hem güvenilirlik hem de hassasiyet sağlar.
PMB-A Ø320 Serisi pnömatik silindir, yüksek kuvvet gerektiren ve konum kontrolünün kritik olduğu tüm endüstriyel otomasyon senaryolarında fark yaratan bir tercihtir.
