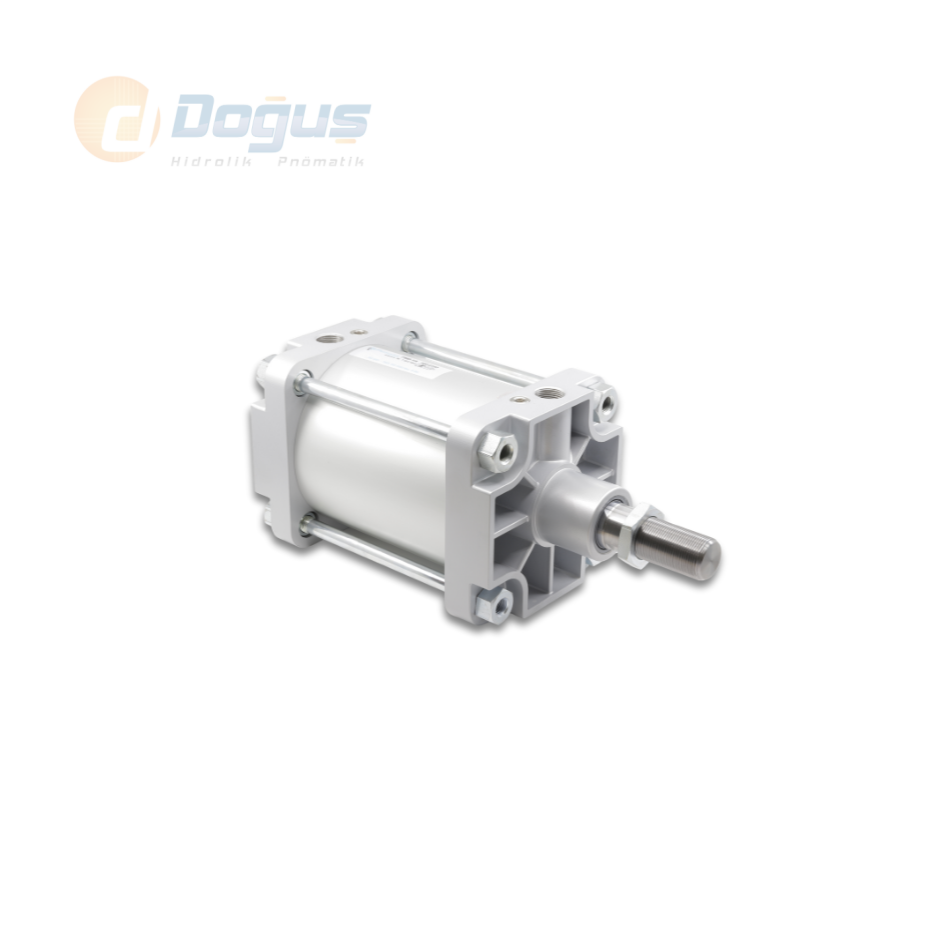

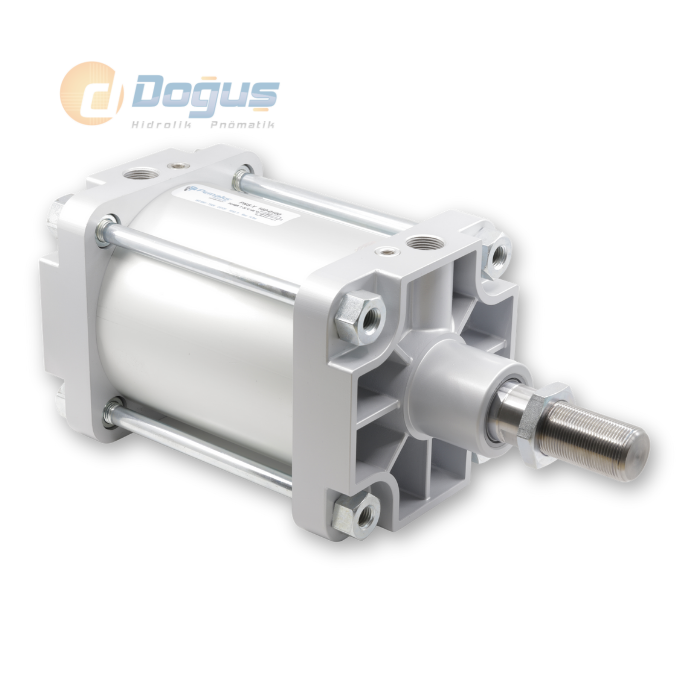

PMB-A Ø250 Serisi - Çift Etkili Manyetik Pnömatik Silindir
| SİLİNDİR Ø | MİL Ø | İTME ve ÇEKME KUVVETLERİ (6Bar) | |
|---|---|---|---|
| (mm) | (mm) | İtme Kuvveti (N) | Çekme Kuvveti (N) |
| 125 | 32 | 7360 | 6880 |
| 160 | 40 | 12064 | 11310 |
| 200 | 40 | 18850 | 18096 |
| 250 | 50 | 29450 | 28270 |
| 320 | 63 | 48250 | 46380 |
| Çalışma Akışkanı : | Filtrelenmiş ve yağlanmış, yada filtrelenmiş ve yağsız hava |
| Çalışma Sıcaklık Derecesi : | Poliüretan (PU) : -20° C.......+80° C Viton (FKM) :-30° C.......+150° C |
| Max. Çalışma Basıncı : |
10 Bar |
| Silindir Ø mm |
A | B | B1 | B2 | D Ø |
D1 | D2 Ø |
D3 Ø |
D4 | D6 Ø |
L | L1 | L2 | L3 | L4 | L5 | L10 | L11 | SW | * |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 125 | 73 | 54 | 145 | 11.5 | 32 | M27x2 | 60 | 133 | M12 | 155.5 | 213 | 160 | 46 | 6 | 44 | 110 | 225 | 290 | 27 | G1/2'' |
| 160 | 97 | 72 | 186 | 13.5 | 40 | M36x2 | 65 | 170 | M16 | 198 | 243 | 180 | 55 | 6 | 47 | 140 | 260 | 340 | 36 | G3/4'' |
| 200 | 102 | 72 | 220 | 13.5 | 40 | M36x2 | 75 | 210 | M16 | 247.5 | 253 | 180 | 65 | 6 | 47 | 175 | 275 | 370 | 36 | G3/4'' |
| 250 | 122 | 84 | 270 | 14 | 50 | M42x2 | 90 | 262 | M20 | 311.1 | 281 | 200 | 69 | 10 | 51 | 220 | 305 | 410 | 46 | G1'' |
| 320 | 134 | 96 | 340 | 20 | 63 | M48x2 | 110 | 336 | M24 | 381.8 | 314 | 220 | 82 | 10 | 56 | 270 | 340 | 460 | 55 | G1'' |
PMB-A Ø250 Serisi Çift Etkili Manyetik Pnömatik Silindir, yüksek kuvvet gereksinimi olan endüstriyel otomasyon sistemlerinde güvenilir ve hassas bir çözüm sunar. 250 mm çapındaki pistonuyla güçlü bir hareket kabiliyeti sağlayan bu pnömatik silindir, aynı zamanda manyetik piston özelliği sayesinde piston konumunun harici sensörlerle izlenebilmesine olanak tanır. Bu sayede hareketli sistemlerde hassas geri bildirim ve kontrol sağlanır.
Çift etkili çalışma prensibi, pnömatik silindirin ileri ve geri yönde hava basıncıyla hareket etmesine olanak verir. Bu da çift yönlü ve dengeli güç aktarımı sağlayarak tekrarlanabilir, kontrollü bir sistem performansı sunar. Manyetik piston özelliği ise özellikle otomasyon hatlarında pozisyonlama doğruluğu gerektiren uygulamalarda fark yaratır.
PMB-A Ø250 Serisi pnömatik silindir; ağır kapak sistemleri, büyük montaj makineleri, otomotiv üretim hatları, pres uygulamaları ve endüstriyel taşıma sistemlerinde yaygın olarak kullanılır. Dayanıklı alüminyum veya çelik gövde yapısı sayesinde zorlu ortam koşullarında uzun ömürlü ve sorunsuz performans sağlar. Gelişmiş sızdırmazlık contaları, minimum hava kaçağı ve maksimum enerji verimliliği sunar.
Montaj ölçüleri ISO 15552 standardına uygun olduğundan mevcut sistemlere entegrasyonu kolaydır. Güçlü ve kontrollü yapısı ile PMB-A Ø250 Serisi pnömatik silindir, hem yüksek kuvvet ihtiyacını karşılar hem de otomasyon sistemlerine entegre konum takibi imkanı sunar.
