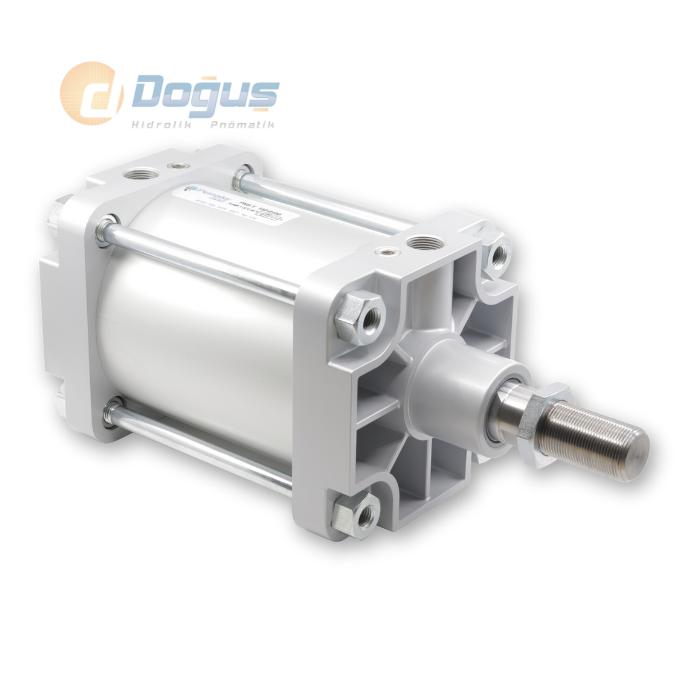

PMB-A Ø200 Serisi - Çift Etkili Manyetik Pnömatik Silindir
| SİLİNDİR Ø | MİL Ø | İTME ve ÇEKME KUVVETLERİ (6Bar) | |
|---|---|---|---|
| (mm) | (mm) | İtme Kuvveti (N) | Çekme Kuvveti (N) |
| 125 | 32 | 7360 | 6880 |
| 160 | 40 | 12064 | 11310 |
| 200 | 40 | 18850 | 18096 |
| 250 | 50 | 29450 | 28270 |
| 320 | 63 | 48250 | 46380 |
| Çalışma Akışkanı : | Filtrelenmiş ve yağlanmış, yada filtrelenmiş ve yağsız hava |
| Çalışma Sıcaklık Derecesi : | Poliüretan (PU) : -20° C.......+80° C Viton (FKM) :-30° C.......+150° C |
| Max. Çalışma Basıncı : | 10 Bar |
| Silindir Ø mm | A | B | B1 | B2 | D Ø | D1 | D2 Ø | D3 Ø | D4 | D6 Ø | L | L1 | L2 | L3 | L4 | L5 | L10 | L11 | SW | * |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 125 | 73 | 54 | 145 | 11.5 | 32 | M27x2 | 60 | 133 | M12 | 155.5 | 213 | 160 | 46 | 6 | 44 | 110 | 225 | 290 | 27 | G1/2'' |
| 160 | 97 | 72 | 186 | 13.5 | 40 | M36x2 | 65 | 170 | M16 | 198 | 243 | 180 | 55 | 6 | 47 | 140 | 260 | 340 | 36 | G3/4'' |
| 200 | 102 | 72 | 220 | 13.5 | 40 | M36x2 | 75 | 210 | M16 | 247.5 | 253 | 180 | 65 | 6 | 47 | 175 | 275 | 370 | 36 | G3/4'' |
| 250 | 122 | 84 | 270 | 14 | 50 | M42x2 | 90 | 262 | M20 | 311.1 | 281 | 200 | 69 | 10 | 51 | 220 | 305 | 410 | 46 | G1'' |
| 320 | 134 | 96 | 340 | 20 | 63 | M48x2 | 110 | 336 | M24 | 381.8 | 314 | 220 | 82 | 10 | 56 | 270 | 340 | 460 | 55 | G1'' |
PMB-A Ø200 Serisi Çift Etkili Manyetik Pnömatik Silindir, yüksek performanslı endüstriyel sistemlerde hem güçlü kuvvet üretimi hem de hassas konum takibi sunan gelişmiş bir pnömatik silindir çözümüdür. 200 mm’lik geniş piston çapı sayesinde yüksek basınçlı havayı etkili bir şekilde mekanik harekete dönüştürürken, manyetik piston özelliğiyle konum bilgisi harici sensörlerle kolaylıkla izlenebilir. Bu da otomasyon sistemlerinde hem kontrol kabiliyeti hem de güvenliği artırır.
Çift etkili çalışma prensibiyle çalışan bu pnömatik silindir, her iki yönde de basınçlı hava ile hareket ederek dengeli ve kontrollü bir güç iletimi sağlar. Özellikle hareketin başlangıç ve bitiş noktalarının belirli ve hassas olması gereken sistemlerde manyetik piston özelliği kritik avantaj sağlar. Bu özellik sayesinde PLC tabanlı otomasyonlarda anlık konum geri bildirimi alınabilir, sistemin senkronizasyonu sorunsuz sağlanır.
PMB-A Ø200 Serisi pnömatik silindir, otomotiv hatları, ağır makine sistemleri, pres makineleri, taşıma ve kaldırma mekanizmaları gibi orta-üst seviyede kuvvet ve pozisyonlama hassasiyeti gerektiren uygulamalarda yaygın olarak tercih edilir. Gövde yapısı yüksek mukavemetli alüminyum veya çelik malzemeden üretilir. Sızdırmazlık elemanları uzun ömürlüdür ve hava kaçaklarını minimuma indirerek sistem verimliliğini artırır.
Montaj ölçüleri ISO 15552 standartlarına uygundur. Bu da mevcut pnömatik sistemlere kolay entegrasyon imkânı sağlar. Hem dayanıklı hem de teknolojik yapısıyla PMB-A Ø200 Serisi pnömatik silindir, güçlü ve hassas çözümler arayan işletmeler için mükemmel bir tercihtir.
