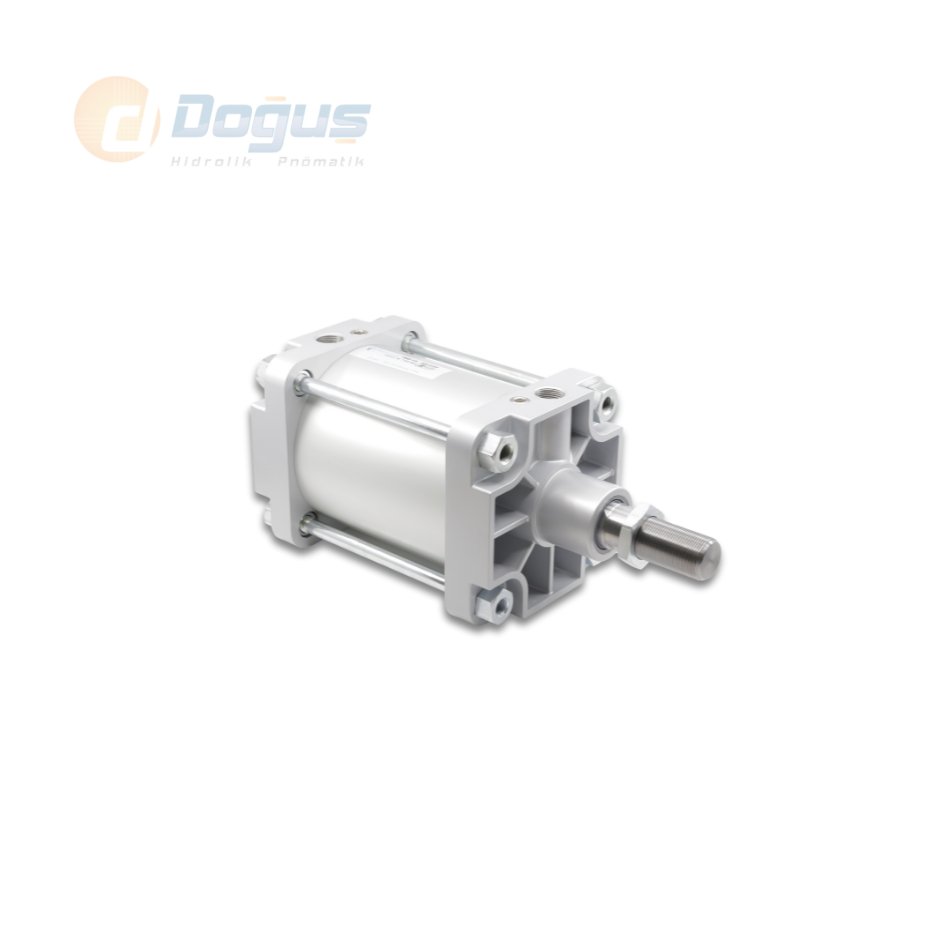

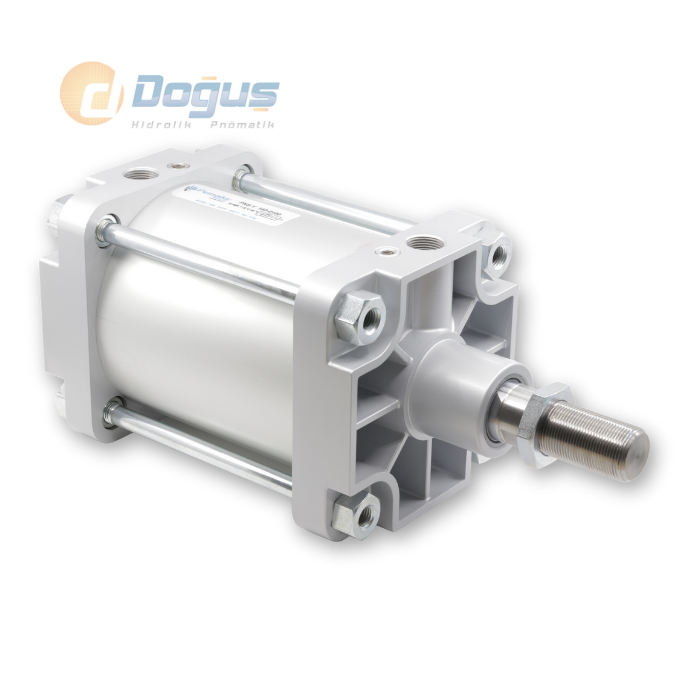

PMB-A Ø160 Serisi - Çift Etkili Manyetik Pnömatik Silindir
| SİLİNDİR Ø | MİL Ø | İTME ve ÇEKME KUVVETLERİ (6Bar) | |
|---|---|---|---|
| (mm) | (mm) | İtme Kuvveti (N) | Çekme Kuvveti (N) |
| 125 | 32 | 7360 | 6880 |
| 160 | 40 | 12064 | 11310 |
| 200 | 40 | 18850 | 18096 |
| 250 | 50 | 29450 | 28270 |
| 320 | 63 | 48250 | 46380 |
| Çalışma Akışkanı : | Filtrelenmiş ve yağlanmış, yada filtrelenmiş ve yağsız hava |
| Çalışma Sıcaklık Derecesi : | Poliüretan (PU) : -20° C.......+80° C Viton (FKM) :-30° C.......+150° C |
| Max. Çalışma Basıncı : |
10 Bar |
| Silindir Ø mm |
A | B | B1 | B2 | D Ø |
D1 | D2 Ø |
D3 Ø |
D4 | D6 Ø |
L | L1 | L2 | L3 | L4 | L5 | L10 | L11 | SW | * |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 125 | 73 | 54 | 145 | 11.5 | 32 | M27x2 | 60 | 133 | M12 | 155.5 | 213 | 160 | 46 | 6 | 44 | 110 | 225 | 290 | 27 | G1/2'' |
| 160 | 97 | 72 | 186 | 13.5 | 40 | M36x2 | 65 | 170 | M16 | 198 | 243 | 180 | 55 | 6 | 47 | 140 | 260 | 340 | 36 | G3/4'' |
| 200 | 102 | 72 | 220 | 13.5 | 40 | M36x2 | 75 | 210 | M16 | 247.5 | 253 | 180 | 65 | 6 | 47 | 175 | 275 | 370 | 36 | G3/4'' |
| 250 | 122 | 84 | 270 | 14 | 50 | M42x2 | 90 | 262 | M20 | 311.1 | 281 | 200 | 69 | 10 | 51 | 220 | 305 | 410 | 46 | G1'' |
| 320 | 134 | 96 | 340 | 20 | 63 | M48x2 | 110 | 336 | M24 | 381.8 | 314 | 220 | 82 | 10 | 56 | 270 | 340 | 460 | 55 | G1'' |
PMB-A Ø160 Serisi Çift Etkili Manyetik Pnömatik Silindir, hem güçlü kuvvet üretimi hem de yüksek hassasiyet gerektiren otomasyon sistemlerinde kullanılmak üzere tasarlanmış ileri seviye bir pnömatik silindir çözümüdür. 160 mm çapındaki piston yüzeyi sayesinde yüksek basınçlı havadan maksimum itme ve çekme kuvveti elde edilirken, entegre manyetik piston özelliğiyle konum takibi kolaylıkla yapılabilir.
Çift etkili yapısı sayesinde pnömatik silindir, ileri ve geri yönlü hareketlerde hava basıncını dengeli bir şekilde kullanarak sistemde sürekli ve kontrollü bir güç aktarımı sağlar. Manyetik piston, harici sensörlerle birlikte çalışarak piston konumunun anlık takibini mümkün kılar. Bu özellik, özellikle otomasyon hatlarında, üretim preslerinde ve konumlandırma sistemlerinde güvenlik ve hassasiyet açısından büyük avantaj sağlar.
PMB-A Ø160 Serisi pnömatik silindir; otomotiv sektöründe robotik montaj hatları, taşıma sistemleri, ağır ekipman üretimi ve endüstriyel makine entegrasyonlarında yaygın olarak tercih edilir. Gövde yapısında kullanılan yüksek dayanımlı alüminyum veya çelik malzemeler, ürünün uzun ömürlü ve zorlu koşullara uygun olmasını sağlar. Kaliteli sızdırmazlık elemanları ise hava kaçaklarını minimuma indirerek enerji verimliliğini destekler.
ISO 15552 standardına uygun montaj ölçüleri sayesinde mevcut sistemlere kolay entegrasyon sağlar. PMB-A Ø160 Serisi pnömatik silindir, orta-üst seviye kuvvet ve konum hassasiyetine ihtiyaç duyan sistemlerde kararlı, güvenli ve teknolojik bir performans sunar.
