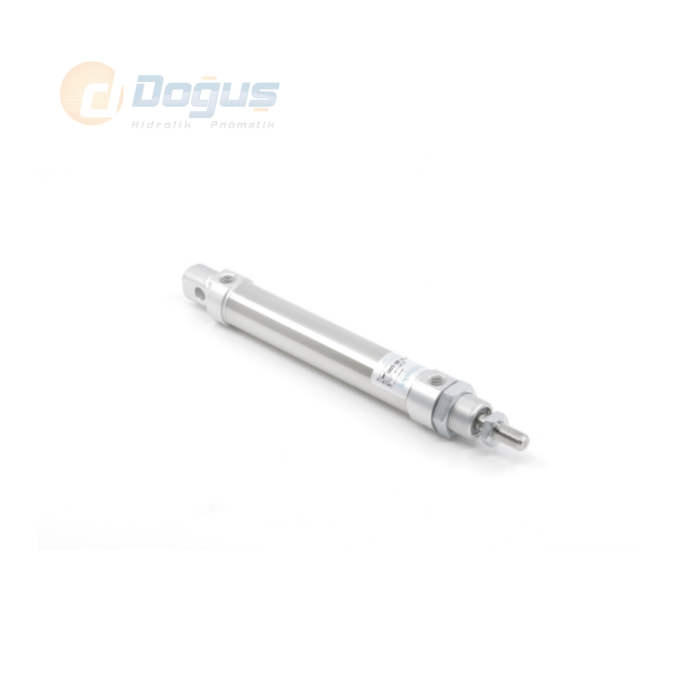

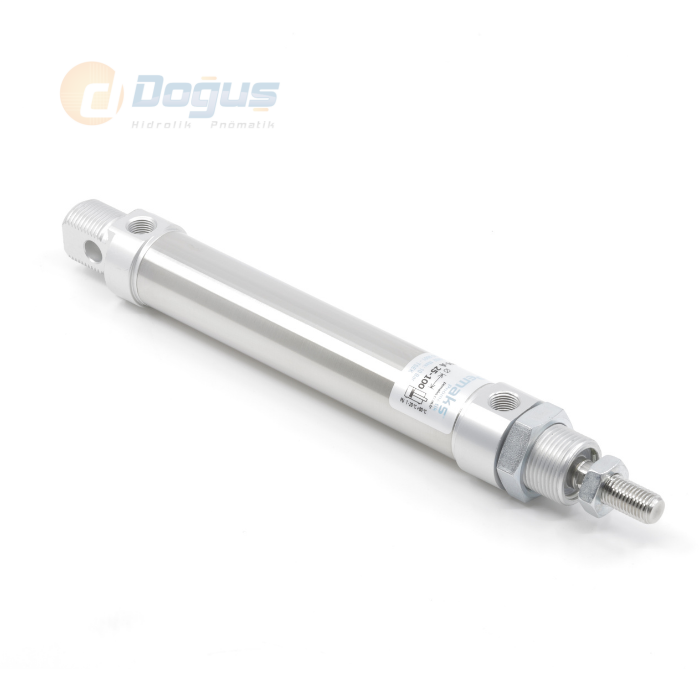

PM-A Ø25 Serisi - Çift Etkili Manyetikli Pnömatik Silindir
| SİLİNDİR Ø | MİL Ø | İTME ve ÇEKME KUVVETLERİ (6Bar) | |
|---|---|---|---|
| (mm) | (mm) | İtme Kuvveti (N) | Çekme Kuvveti (N) |
| 8 | 4 | 24 | 15 |
| 10 | 4 | 41 | 32 |
| 12 | 6 | 55 | 38 |
| 16 | 6 | 105 | 88 |
| 20 | 8 | 165 | 141 |
| 25 | 10 | 266 | 219 |
| Çalışma Akışkanı : | Filtrelenmiş ve yağlanmış, yada filtrelenmiş ve yağsız hava |
| Çalışma Sıcaklık Derecesi : | Poliüretan (PU) : -20° C.......+80° C Viton (FKM) :-30° C.......+150° C |
| Max. Çalışma Basıncı : | 10 Bar |
SİLİNDİR ÖLÇÜLERİ:
| Silindir Ø mm | A | A1 | B | C | D | D1 | D3 | E | F | G | G1 | G2 | G3 | K | L | L2 | N | CH | R | M |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 8 | M4 | 4 | M12x1.25 | 16 | 8 | 9.27 | 15 | 4 | 12 | 64 | 74 | 36 | 46 | 16 | 12 | 21 | 6 | / | M5 | 86 |
| 10 | M4 | 4 | M12x1.25 | 16 | 8 | 11.27 | 15 | 4 | 12 | 64 | 74 | 36 | 46 | 16 | 12 | 21 | 6 | / | M5 | 86 |
| 12 | M6 | 6 | M16x1.5 | 19 | 12 | 13.27 | 18 | 6 | 16 | 75 | 88 | 38 | 48 | 22 | 18 | 27 | 9 | 5 | M5 | 104 |
| 16 | M6 | 6 | M16x1.5 | 19 | 12 | 17.27 | 18 | 6 | 16 | 82 | 93 | 44 | 53 | 22 | 18 | 27 | 9 | 5 | M5 | 109 |
| 20 | M8 | 8 | M22x1.5 | 27 | 16 | 21.27 | 25.5 | 8 | 20 | 95 | 111 | 51.5 | 67 | 24 | 20 | 32 | 12 | 7 | 1/8'' G | 131 |
| 25 | M10x1.25 | 10 | M22x1.5 | 30 | 16 | 26.50 | 28.5 | 8 | 22 | 104 | 118 | 52 | 68 | 28 | 22 | 36 | 12 | 9 | 1/8'' G | 140 |
PM-A Ø25 Serisi Çift Etkili Manyetikli Pnömatik Silindir, kompakt ölçülerde güvenilir ve hassas hareket sunan profesyonel bir pnömatik silindir çözümüdür. 25 mm piston çapına sahip bu model; otomasyon hatları, konumlama sistemleri, test ve ölçüm cihazları gibi alanlarda yüksek tekrarlanabilirlik ve kararlı çalışma isteyen uygulamalarda yaygın olarak tercih edilmektedir.
Pnömatik silindirin çift etkili yapısı, hem ileri hem geri yönde hava basıncıyla çalışarak sistemin her iki yönünde dengeli kuvvet üretimini mümkün kılar. Bu yapı, uygulamalarda kontrol edilebilirlik ve hareket doğruluğu açısından büyük avantaj sağlar. Ayrıca entegre manyetik piston özelliği sayesinde, harici reed sensörlerle piston konumu izlenebilir ve sistemin geri bildirim kabiliyeti artırılır. Bu, otomasyon süreçlerinde güvenlik ve doğruluğun sağlanmasına yardımcı olur.
PM-A serisi pnömatik silindirlerde yastıklama özelliği yer almamakla birlikte, düşük hızda çalışan uygulamalarda bu durum performansı olumsuz etkilemez. Gövdesi yüksek kaliteli alüminyum alaşımdan üretilmiştir ve bu yapı sayesinde ürün hem hafiflik hem de yüksek dayanım sunar. Kullanılan sızdırmazlık elemanları, hava kaçaklarını önleyerek pnömatik sistemin verimliliğini korur.
ISO 15552 montaj ölçülerine uyumlu olarak tasarlanan PM-A Ø25 Serisi, mevcut sistemlere kolay entegrasyon imkânı sunar. Kompakt yapısı, manyetik pozisyon takibi desteği ve çift etkili çalışma özelliğiyle bu pnömatik silindir; küçük hacimli ama yüksek hassasiyet isteyen uygulamalar için etkili bir tercihtir.
