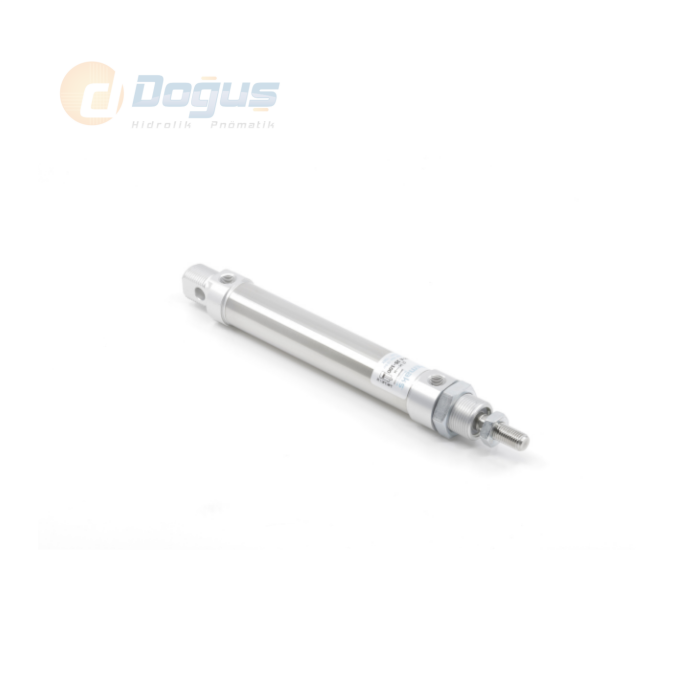

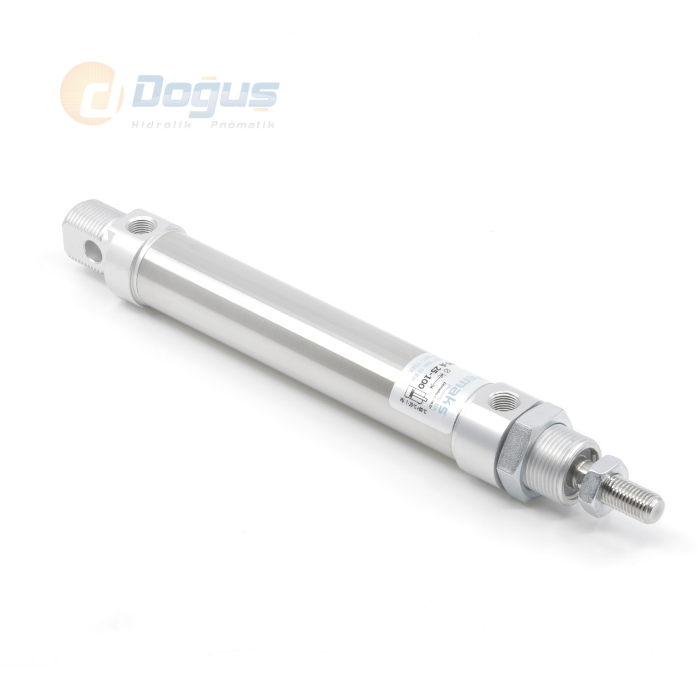

PM-A Ø20 Serisi - Çift Etkili Manyetikli Pnömatik Silindir
| SİLİNDİR Ø | MİL Ø | İTME ve ÇEKME KUVVETLERİ (6Bar) | |
|---|---|---|---|
| (mm) | (mm) | İtme Kuvveti (N) | Çekme Kuvveti (N) |
| 8 | 4 | 24 | 15 |
| 10 | 4 | 41 | 32 |
| 12 | 6 | 55 | 38 |
| 16 | 6 | 105 | 88 |
| 20 | 8 | 165 | 141 |
| 25 | 10 | 266 | 219 |
| Çalışma Akışkanı : | Filtrelenmiş ve yağlanmış, yada filtrelenmiş ve yağsız hava |
| Çalışma Sıcaklık Derecesi : | Poliüretan (PU) : -20° C.......+80° C Viton (FKM) :-30° C.......+150° C |
| Max. Çalışma Basıncı : | 10 Bar |
SİLİNDİR ÖLÇÜLERİ:
| Silindir Ø mm | A | A1 | B | C | D | D1 | D3 | E | F | G | G1 | G2 | G3 | K | L | L2 | N | CH | R | M |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 8 | M4 | 4 | M12x1.25 | 16 | 8 | 9.27 | 15 | 4 | 12 | 64 | 74 | 36 | 46 | 16 | 12 | 21 | 6 | / | M5 | 86 |
| 10 | M4 | 4 | M12x1.25 | 16 | 8 | 11.27 | 15 | 4 | 12 | 64 | 74 | 36 | 46 | 16 | 12 | 21 | 6 | / | M5 | 86 |
| 12 | M6 | 6 | M16x1.5 | 19 | 12 | 13.27 | 18 | 6 | 16 | 75 | 88 | 38 | 48 | 22 | 18 | 27 | 9 | 5 | M5 | 104 |
| 16 | M6 | 6 | M16x1.5 | 19 | 12 | 17.27 | 18 | 6 | 16 | 82 | 93 | 44 | 53 | 22 | 18 | 27 | 9 | 5 | M5 | 109 |
| 20 | M8 | 8 | M22x1.5 | 27 | 16 | 21.27 | 25.5 | 8 | 20 | 95 | 111 | 51.5 | 67 | 24 | 20 | 32 | 12 | 7 | 1/8'' G | 131 |
| 25 | M10x1.25 | 10 | M22x1.5 | 30 | 16 | 26.50 | 28.5 | 8 | 22 | 104 | 118 | 52 | 68 | 28 | 22 | 36 | 12 | 9 | 1/8'' G | 140 |

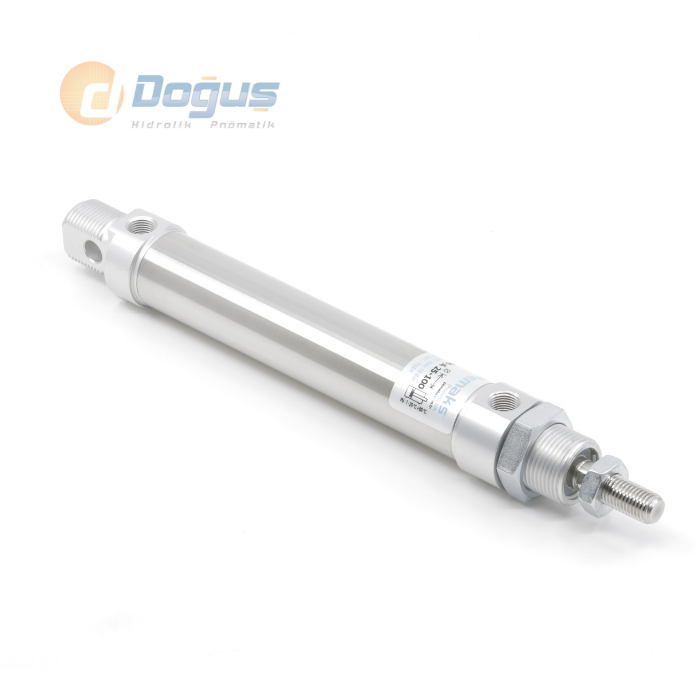

PM-A Ø20 Serisi Çift Etkili Manyetikli Pnömatik Silindir, sınırlı alanlarda hassas ve tekrarlanabilir hareket gerektiren uygulamalar için özel olarak tasarlanmış, kompakt yapılı bir pnömatik silindir modelidir. 20 mm piston çapı sayesinde düşük kuvvet gerektiren sistemlerde optimum performans sunar. Bu özellik, ürünün özellikle elektronik montaj hatları, test sistemleri, otomatik cihazlar ve laboratuvar otomasyonu gibi alanlarda tercih edilmesini sağlar.
Çift etkili pnömatik silindir yapısı, ileri ve geri yöndeki hareketi doğrudan hava basıncıyla sağlar. Bu, pistonun iki yönde de kontrollü ve dengeli çalışmasına olanak tanır. Ürünün manyetik piston özelliği sayesinde, harici sensörlerle pozisyon takibi yapılabilir. Bu özellik, otomasyon sistemlerinde hassas kontrol ve güvenlik açısından büyük avantaj sağlar.
PM-A Ø20 Serisi pnömatik silindir, ISO 15552 standardına uygun montaj ölçüleriyle üretilmiştir. Bu sayede hem yeni kurulumlarda hem de mevcut sistemlerde kolay entegrasyon imkânı sunar. Gövdesi yüksek mukavemetli alüminyumdan imal edilmiştir; hem hafiftir hem de zorlu endüstriyel koşullara karşı dirençlidir. Sızdırmazlık sistemi hava kaçaklarını önleyerek uzun süreli, verimli kullanım sağlar.
PM-A serisinde yastıklama özelliği bulunmasa da, kısa strok uygulamalarında bu durum performansı olumsuz etkilemez. Kompakt yapısı, güvenilir çalışma performansı ve manyetik piston özelliği ile bu pnömatik silindir; düşük hacimli sistemlerde maksimum verim arayan profesyoneller için ideal çözümdür.
