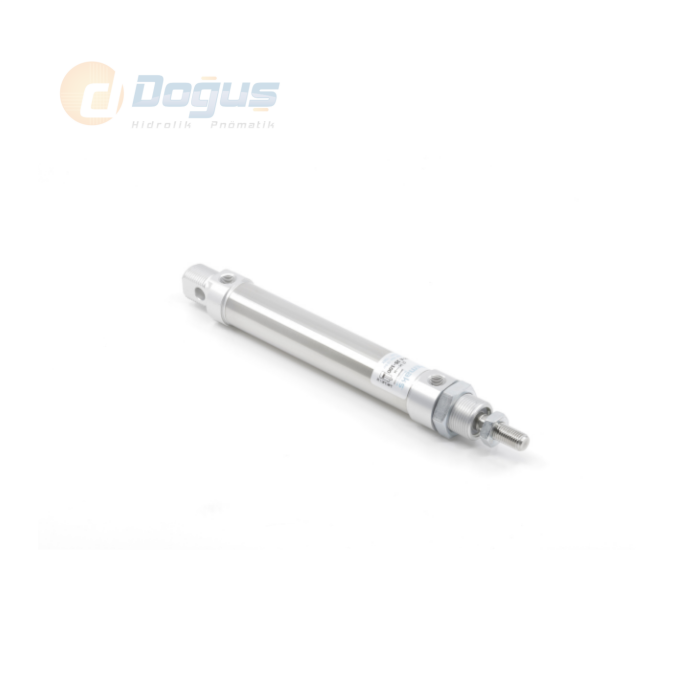

PM-A Ø16 Serisi - Çift Etkili Manyetikli Pnömatik Silindir
| SİLİNDİR Ø | MİL Ø | İTME ve ÇEKME KUVVETLERİ (6Bar) | |
|---|---|---|---|
| (mm) | (mm) | İtme Kuvveti (N) | Çekme Kuvveti (N) |
| 8 | 4 | 24 | 15 |
| 10 | 4 | 41 | 32 |
| 12 | 6 | 55 | 38 |
| 16 | 6 | 105 | 88 |
| 20 | 8 | 165 | 141 |
| 25 | 10 | 266 | 219 |
| Çalışma Akışkanı : | Filtrelenmiş ve yağlanmış, yada filtrelenmiş ve yağsız hava |
| Çalışma Sıcaklık Derecesi : | Poliüretan (PU) : -20° C.......+80° C Viton (FKM) :-30° C.......+150° C |
| Max. Çalışma Basıncı : | 10 Bar |

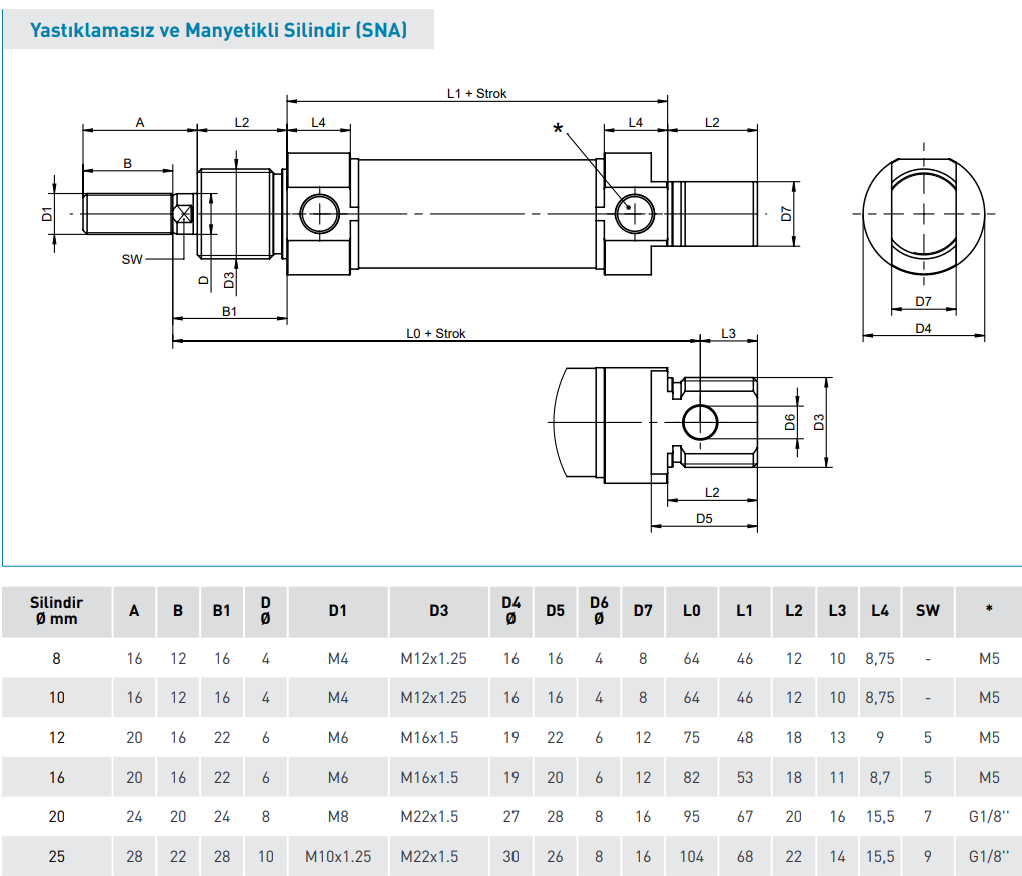

SİLİNDİR ÖLÇÜLERİ:
| Silindir Ø mm | A | A1 | B | C | D | D1 | D3 | E | F | G | G1 | G2 | G3 | K | L | L2 | N | CH | R | M |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 8 | M4 | 4 | M12x1.25 | 16 | 8 | 9.27 | 15 | 4 | 12 | 64 | 74 | 36 | 46 | 16 | 12 | 21 | 6 | / | M5 | 86 |
| 10 | M4 | 4 | M12x1.25 | 16 | 8 | 11.27 | 15 | 4 | 12 | 64 | 74 | 36 | 46 | 16 | 12 | 21 | 6 | / | M5 | 86 |
| 12 | M6 | 6 | M16x1.5 | 19 | 12 | 13.27 | 18 | 6 | 16 | 75 | 88 | 38 | 48 | 22 | 18 | 27 | 9 | 5 | M5 | 104 |
| 16 | M6 | 6 | M16x1.5 | 19 | 12 | 17.27 | 18 | 6 | 16 | 82 | 93 | 44 | 53 | 22 | 18 | 27 | 9 | 5 | M5 | 109 |
| 20 | M8 | 8 | M22x1.5 | 27 | 16 | 21.27 | 25.5 | 8 | 20 | 95 | 111 | 51.5 | 67 | 24 | 20 | 32 | 12 | 7 | 1/8'' G | 131 |
| 25 | M10x1.25 | 10 | M22x1.5 | 30 | 16 | 26.50 | 28.5 | 8 | 22 | 104 | 118 | 52 | 68 | 28 | 22 | 36 | 12 | 9 | 1/8'' G | 140 |

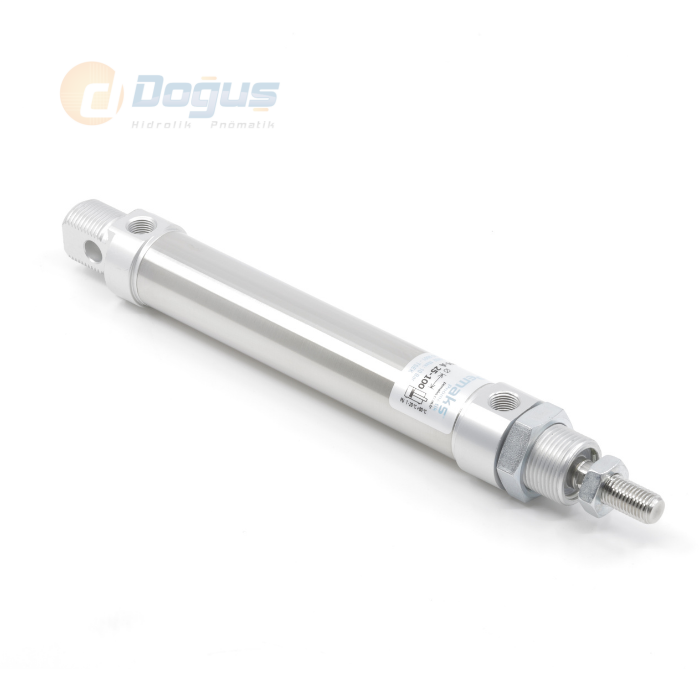

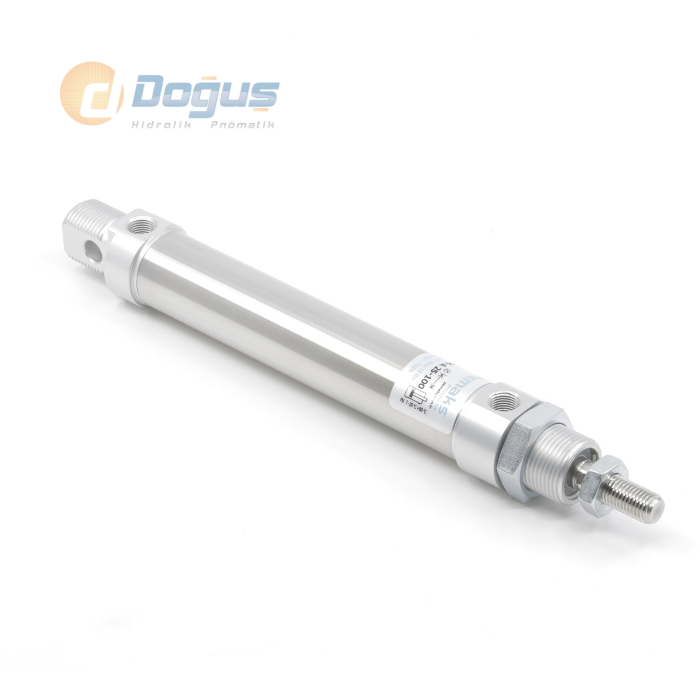

PM-A Ø16 Serisi Çift Etkili Manyetikli Pnömatik Silindir, kompakt yapısı ve hassas hareket kabiliyeti ile küçük ölçekli otomasyon sistemleri için ideal bir pnömatik silindir modelidir. 16 mm piston çapı ile düşük kuvvet gerektiren uygulamalarda yüksek performans sunar. Özellikle laboratuvar otomasyonları, küçük boyutlu montaj hatları, test cihazları ve tıbbi cihazlar gibi alanlarda sıklıkla tercih edilir.
Çift etkili pnömatik silindir yapısı, pistonun hem ileri hem de geri yönde hava basıncı ile çalışmasını sağlar. Bu sayede hareket dengeli, kontrollü ve tekrarlanabilir olur. Ürün aynı zamanda manyetik piston özelliğine sahiptir. Bu özellik sayesinde silindir hareketi, harici manyetik sensörlerle kolayca izlenebilir ve pozisyon bilgisi elde edilebilir. Böylece otomasyon sistemlerinde geri bildirim ve güvenli kontrol sağlanır.
PM-A Ø16 Serisi pnömatik silindir, ISO 15552 montaj ölçülerine uygun olarak tasarlanmıştır. Kompakt gövdesi sayesinde dar alanlara entegre edilebilir. Gövdesi alüminyumdan üretilmiş olup, hafif yapısıyla sistem yükünü azaltır ve aynı zamanda yüksek mekanik dayanıklılık sunar. Üstün sızdırmazlık sistemi, hava kaçağını önleyerek enerji verimliliğini artırır ve uzun süreli sorunsuz kullanım sağlar.
Yastıklama özelliği bulunmayan bu model, kısa strok uygulamaları için uygundur ve düşük hızla çalışan sistemlerde titreşimsiz ve sessiz bir performans sunar. Kompakt tasarım, güvenilir çalışma ve manyetik sensör uyumu sayesinde PM-A Ø16 Serisi pnömatik silindir, küçük hacimli uygulamalarda maksimum verimlilik sağlayan ideal bir seçenektir.
