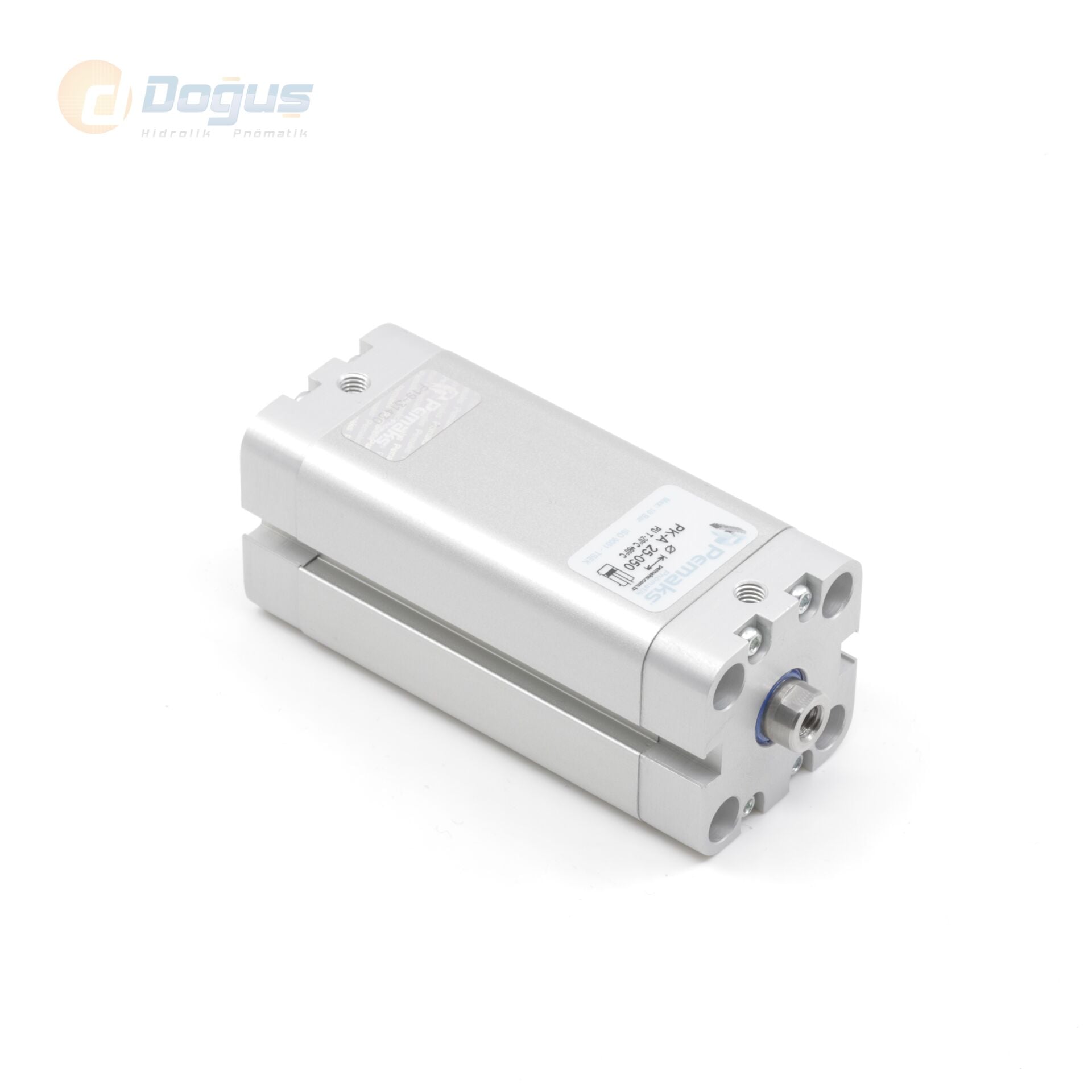

PK-A Ø80 Serisi - Kompakt Manyetik Çift Etkili Pnömatik Silindir
|
|||||||||||
 |
|||||||||||
 |
|||
| SİLİNDİR Ø | MİL Ø | İTME ve ÇEKME KUVVETLERİ (6Bar) | |
|---|---|---|---|
| (mm) | (mm) | İtme Kuvveti (N) | Çekme Kuvveti (N) |
| 32 | 12 | 482 | 415 |
| 40 | 12 | 754 | 687 |
| 50 | 16 | 1178 | 1058 |
| 63 | 16 | 1869 | 1750 |
| 80 | 20 | 3016 | 2829 |
| 100 | 25 | 4710 | 4420 |
| Silindir Ø mm |
A | A1 | D Ø |
D1 Ø |
D2 Ø |
D3 Ø |
D4 Ø |
D5 Ø |
F4 | G | H | H3 | H4 | I | K | L | L3 | P | W |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 32 | 49.5 | 50 | 12 | M6 | 6 | 5.2 | M6 | 9 | 4 | 1/8'' | 44.5 | 8 | 14.5 | 32 | 10 | 5.5 | 4 | 12 | 6 |
| 40 | 57.5 | 58 | 12 | M6 | 6 | 5.2 | M6 | 9 | 3 | 1/8'' | 45.5 | 8 | 14.75 | 42 | 10 | 5.5 | 4 | 12 | 6.5 |
| 50 | 66.5 | 67 | 16 | M8 | 6 | 6.7 | M8 | 10.5 | 0 | 1/8'' | 45.5 | 8 | 14.75 | 50 | 13 | 6.5 | 4 | 12 | 7.5 |
| 63 | 79.5 | 80 | 16 | M8 | 8 | 8.7 | M10 | 13.5 | 0 | 1/8'' | 50 | 8 | 14.75 | 62 | 13 | 8.5 | 4 | 14 | 7.5 |
| 80 | 99.5 | 100 | 20 | M10 | 8 | 8.7 | M10 | 13.5 | 0 | 1/8'' | 56 | 8.5 | 16.5 | 82 | 17 | 8.5 | 4 | 15 | 8 |
| 100 | 123.5 | 124 | 25 | M12 | 8 | 8.7 | M10 | 13.5 | 0 | 1/4'' | 66.5 | 10.5 | 19.75 | 103 | 22 | 8.5 | 4 | 20 | 10 |

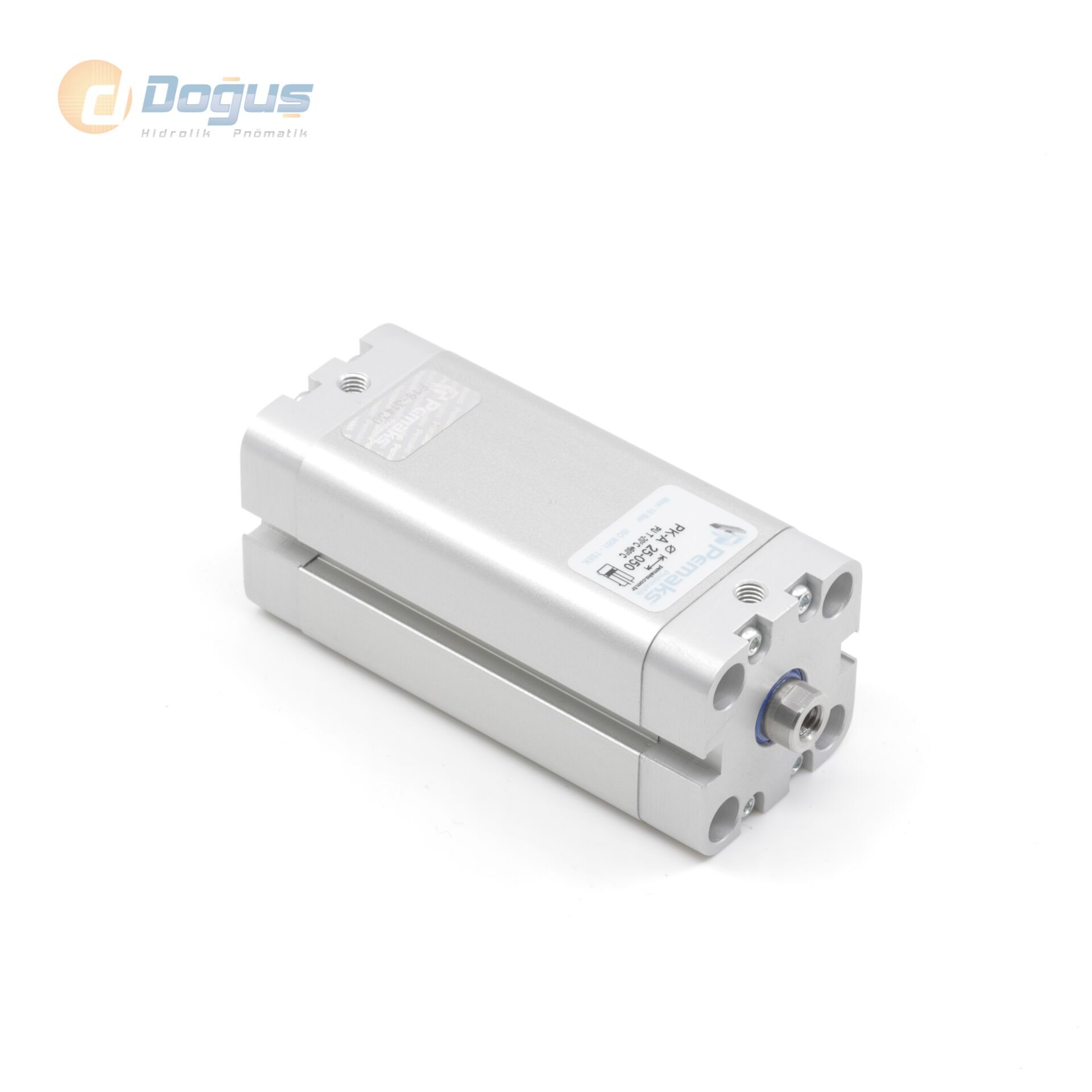

PK-A Ø80 Serisi Kompakt Manyetik Çift Etkili Pnömatik Silindir, sınırlı montaj alanına sahip sistemlerde yüksek kuvvet ve hassas konum kontrolü sunmak amacıyla geliştirilmiş dayanıklı bir pnömatik silindir modelidir. 80 mm piston çapı ile kompakt yapısına rağmen güçlü kuvvet aktarımı sağlar. Kısa gövdesi sayesinde dar alanlarda bile kolayca monte edilebilir.
Çift etkili yapısı, pnömatik silindirin hem ileri hem de geri yönde hava basıncı ile çalışmasını sağlar. Böylece iki yönlü, dengeli ve kontrollü bir hareket elde edilir. İçerisindeki manyetik piston, harici reed sensörlerle birlikte kullanıldığında pistonun pozisyonunu algılamaya olanak tanır. Bu da özellikle otomasyon sistemlerinde senkronizasyon ve hassas kontrol ihtiyacını karşılar.
PK-A Ø80 Serisi pnömatik silindir, otomasyon hatları, sıkıştırma uygulamaları, üretim makineleri, kaldırma mekanizmaları, kalıp sistemleri ve taşıma ekipmanları gibi birçok endüstriyel alanda yaygın şekilde kullanılabilir. Hafif alüminyum gövdesi hem kolay montaj sağlar hem de sistemde ek yük oluşturmaz. Uzun ömürlü conta yapısı ise hava kaçaklarını önleyerek sistemin verimliliğini artırır.
Bu pnömatik silindir modeli; kısa montaj boyu, yüksek kuvvet gereksinimi, manyetik kontrol ihtiyacı ve uzun süreli çalışma dayanıklılığı arayan kullanıcılar için ideal bir tercihtir. ISO standardı bağlantı ölçüleri sayesinde mevcut sistemlere kolayca entegre edilebilir.
PK-A Ø80 Serisi pnömatik silindir, kompakt tasarımı, manyetik konum takibi ve güçlü çift etkili yapısıyla modern endüstriyel uygulamalarda maksimum verimlilik sunar.
