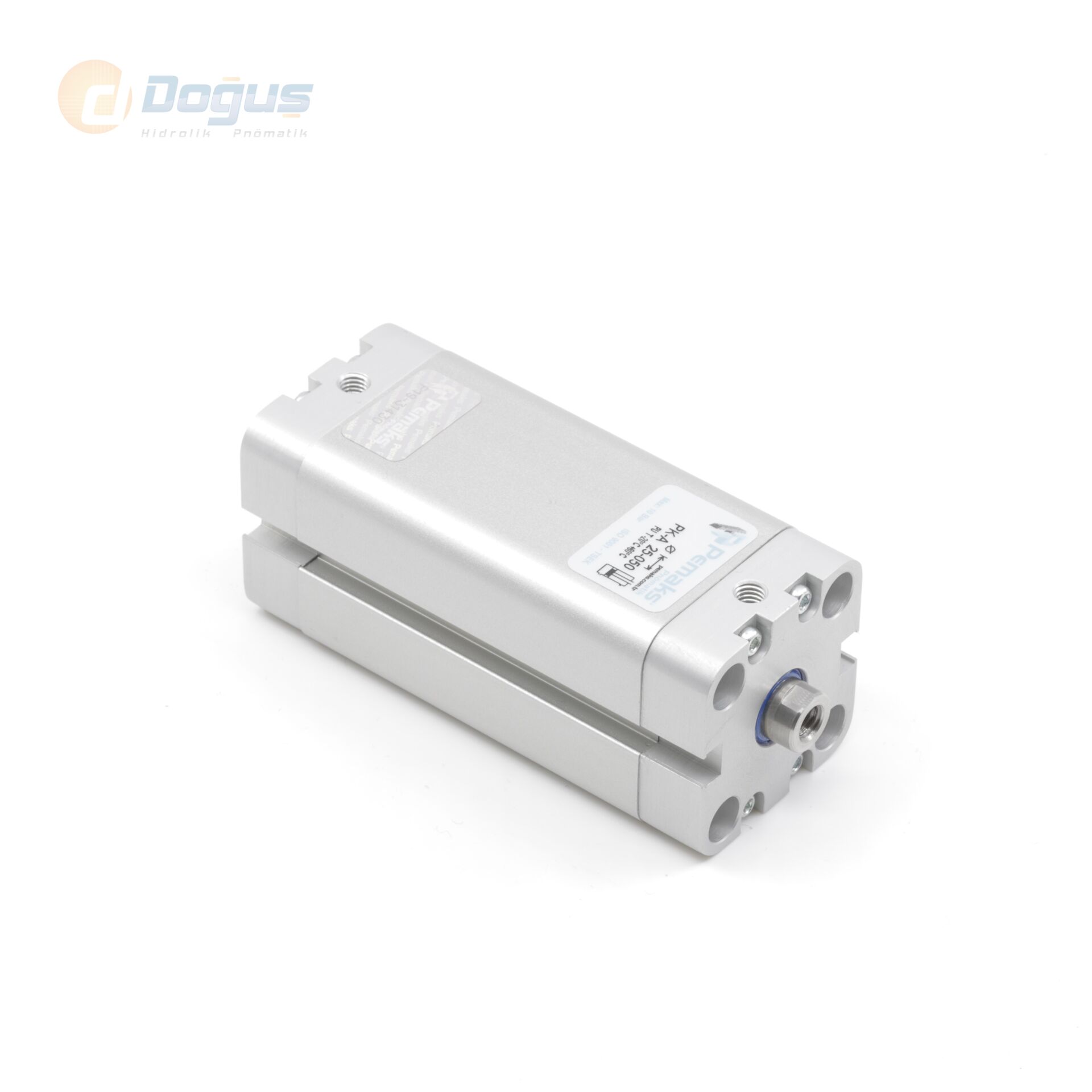

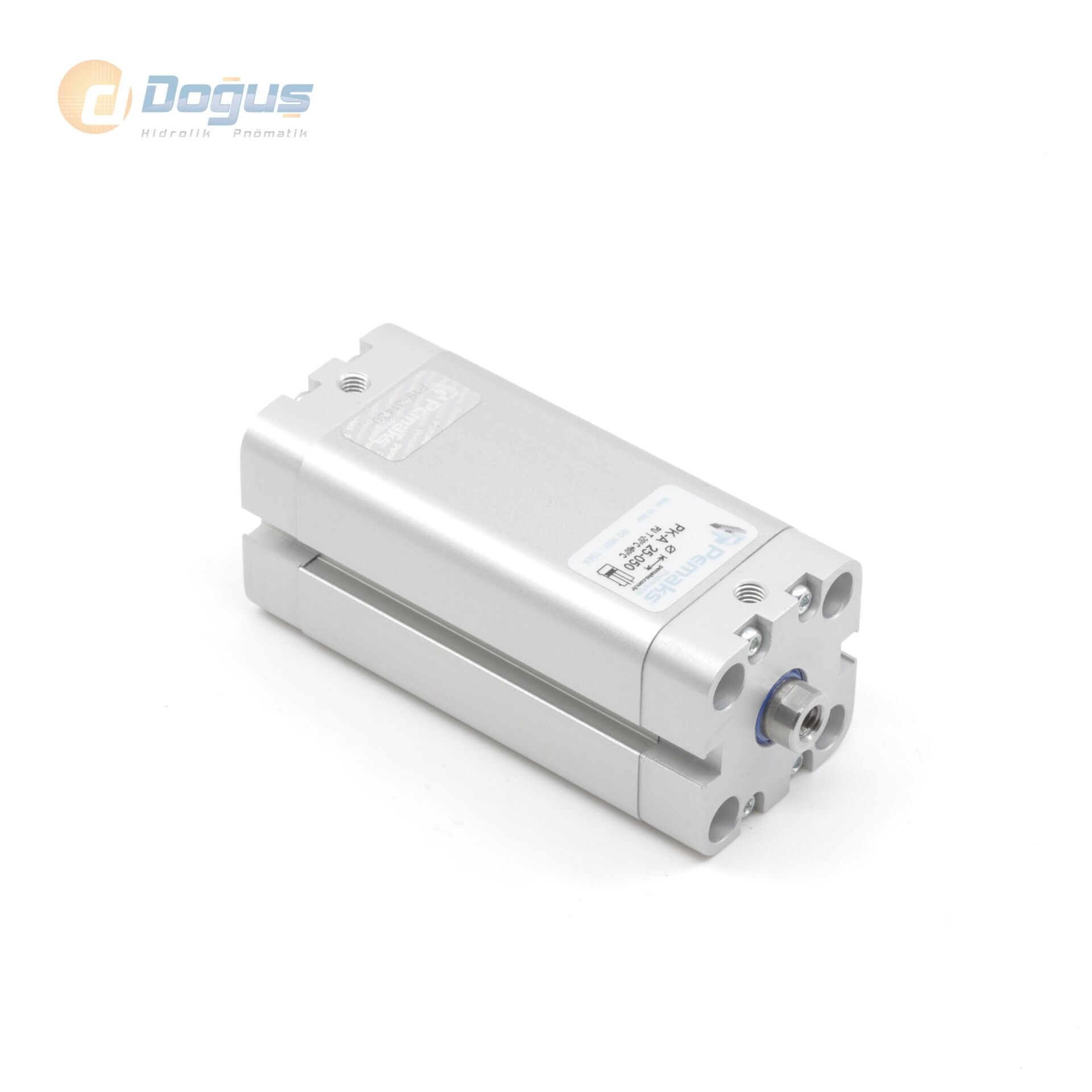

PK-A Ø63 Serisi - Kompakt Manyetik Çift Etkili Pnömatik Silindir
| |||||||||||
![]() |
![]() | |||
SİLİNDİR Ø | MİL Ø | İTME ve ÇEKME KUVVETLERİ (6Bar) | |
---|---|---|---|
(mm) | (mm) | İtme Kuvveti (N) | Çekme Kuvveti (N) |
32 | 12 | 482 | 415 |
40 | 12 | 754 | 687 |
50 | 16 | 1178 | 1058 |
63 | 16 | 1869 | 1750 |
80 | 20 | 3016 | 2829 |
100 | 25 | 4710 | 4420 |
Silindir Ø mm | A | A1 | D Ø | D1 Ø | D2 Ø | D3 Ø | D4 Ø | D5 Ø | F4 | G | H | H3 | H4 | I | K | L | L3 | P | W |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
32 | 49.5 | 50 | 12 | M6 | 6 | 5.2 | M6 | 9 | 4 | 1/8'' | 44.5 | 8 | 14.5 | 32 | 10 | 5.5 | 4 | 12 | 6 |
40 | 57.5 | 58 | 12 | M6 | 6 | 5.2 | M6 | 9 | 3 | 1/8'' | 45.5 | 8 | 14.75 | 42 | 10 | 5.5 | 4 | 12 | 6.5 |
50 | 66.5 | 67 | 16 | M8 | 6 | 6.7 | M8 | 10.5 | 0 | 1/8'' | 45.5 | 8 | 14.75 | 50 | 13 | 6.5 | 4 | 12 | 7.5 |
63 | 79.5 | 80 | 16 | M8 | 8 | 8.7 | M10 | 13.5 | 0 | 1/8'' | 50 | 8 | 14.75 | 62 | 13 | 8.5 | 4 | 14 | 7.5 |
80 | 99.5 | 100 | 20 | M10 | 8 | 8.7 | M10 | 13.5 | 0 | 1/8'' | 56 | 8.5 | 16.5 | 82 | 17 | 8.5 | 4 | 15 | 8 |
100 | 123.5 | 124 | 25 | M12 | 8 | 8.7 | M10 | 13.5 | 0 | 1/4'' | 66.5 | 10.5 | 19.75 | 103 | 22 | 8.5 | 4 | 20 | 10 |
PK-A Ø63 Serisi Kompakt Manyetik Çift Etkili Pnömatik Silindir, yer tasarrufu gerektiren sistemlerde orta seviye kuvvet sağlayan güvenilir bir pnömatik silindir modelidir. 63 mm piston çapı ile kompakt gövde yapısına rağmen etkili ve dengeli bir itme-çekme kuvveti sağlar. Bu özelliği sayesinde hem otomasyon sistemlerinde hem de genel endüstriyel uygulamalarda yaygın olarak tercih edilir.
Çift etkili tasarımı sayesinde bu pnömatik silindir, ileri ve geri yönlü hareketi basınçlı hava ile sağlar. Bu sayede iki yönlü kuvvet üretimi mümkün olurken, hareketin kontrolü ve tekrarlanabilirliği de en üst seviyeye çıkar. Ayrıca içerisindeki manyetik piston yapısı, harici konum sensörleriyle uyumlu çalışarak piston konumunun izlenmesini mümkün kılar. Bu özellik, hassas pozisyonlama gereken otomasyon uygulamaları için kritik önem taşır.
PK-A Ø63 Serisi pnömatik silindir; montaj hatları, küçük pres sistemleri, taşıma ekipmanları, üretim makineleri ve paketleme ünitelerinde güvenle kullanılabilir. Alüminyum gövdesi sayesinde hafif ve dayanıklı olup, korozyona karşı dirençlidir. Yüksek kaliteli contalarıyla uzun süreli hava sızdırmazlık performansı sunarak sistemin enerji verimliliğini artırır.
Pnömatik silindir tercihlerinde hem kompakt yapı hem de manyetik konum kontrolü arayan kullanıcılar için PK-A Ø63 Serisi, ISO standartlarına uygun montaj ölçüleri ve kolay entegrasyon imkânıyla öne çıkan bir modeldir.
PK-A Ø63 Serisi pnömatik silindir, dar alanlarda güçlü ve hassas hareket kabiliyeti sunan, kompakt yapılı ve profesyonel uygulamalara uygun bir çözümdür.
