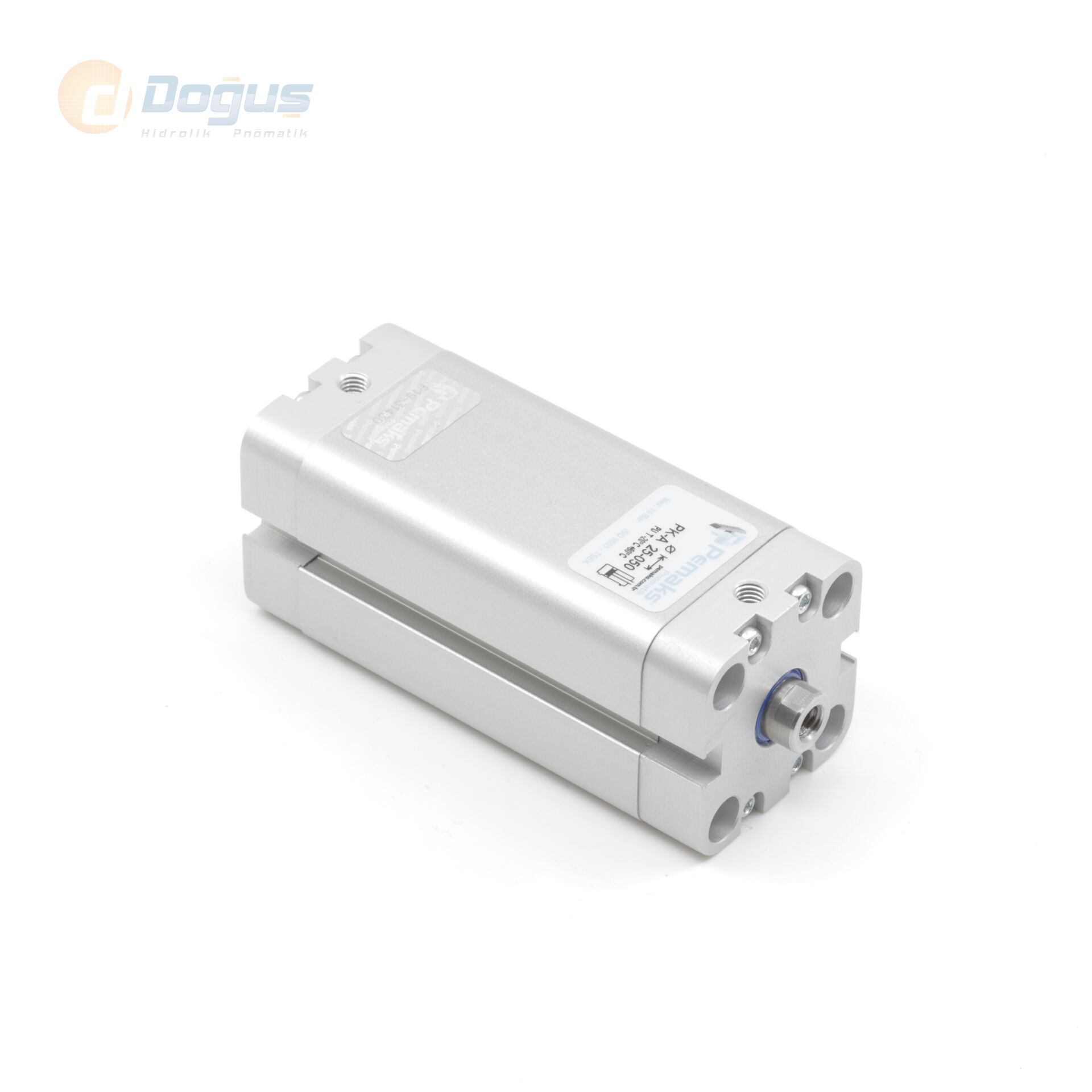

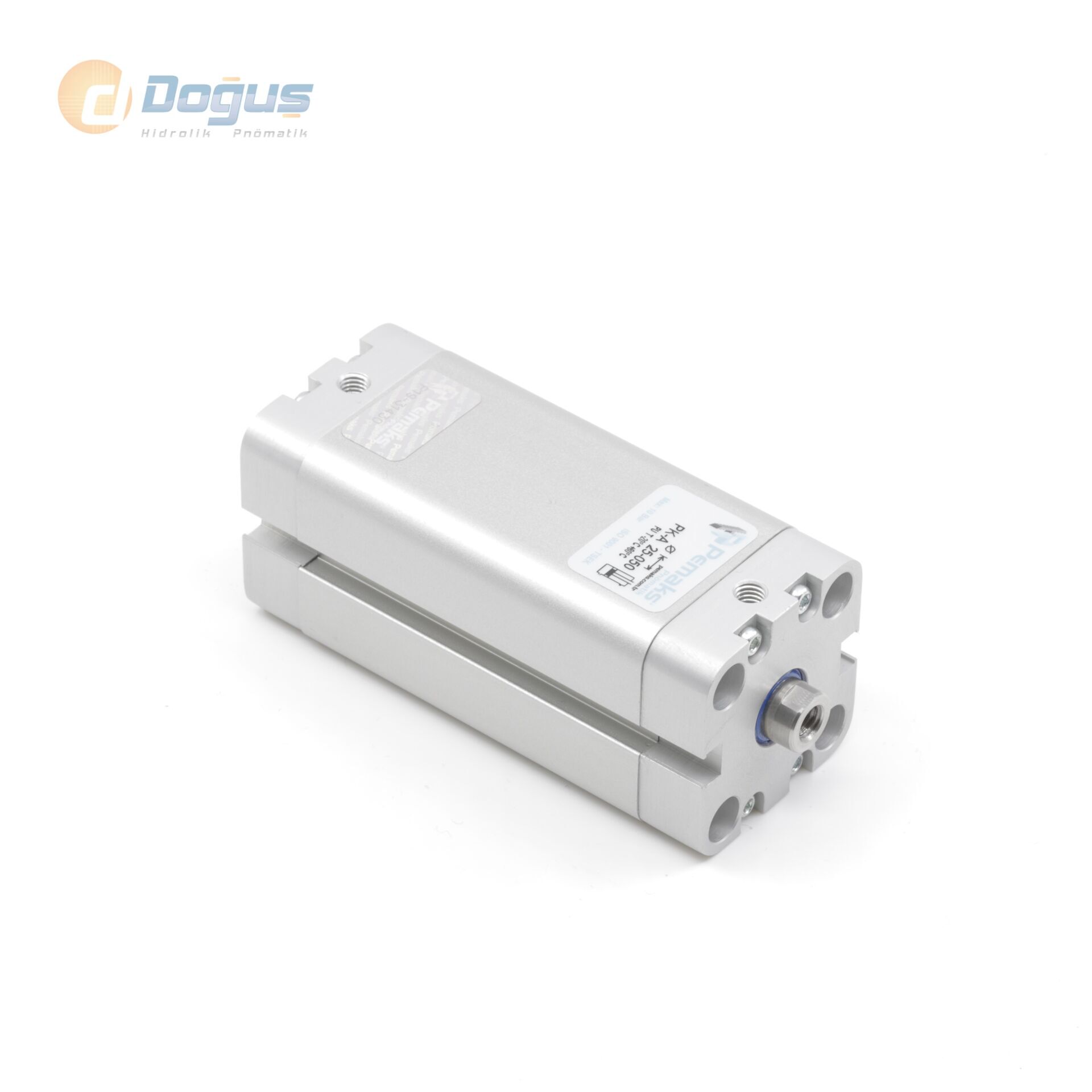

PK-A Ø50 Serisi - Kompakt Manyetik Çift Etkili Pnömatik Silindir
|
|||||||||||
 |
|||||||||||
 |
|||
| SİLİNDİR Ø | MİL Ø | İTME ve ÇEKME KUVVETLERİ (6Bar) | |
|---|---|---|---|
| (mm) | (mm) | İtme Kuvveti (N) | Çekme Kuvveti (N) |
| 32 | 12 | 482 | 415 |
| 40 | 12 | 754 | 687 |
| 50 | 16 | 1178 | 1058 |
| 63 | 16 | 1869 | 1750 |
| 80 | 20 | 3016 | 2829 |
| 100 | 25 | 4710 | 4420 |
| Silindir Ø mm |
A | A1 | D Ø |
D1 Ø |
D2 Ø |
D3 Ø |
D4 Ø |
D5 Ø |
F4 | G | H | H3 | H4 | I | K | L | L3 | P | W |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 32 | 49.5 | 50 | 12 | M6 | 6 | 5.2 | M6 | 9 | 4 | 1/8'' | 44.5 | 8 | 14.5 | 32 | 10 | 5.5 | 4 | 12 | 6 |
| 40 | 57.5 | 58 | 12 | M6 | 6 | 5.2 | M6 | 9 | 3 | 1/8'' | 45.5 | 8 | 14.75 | 42 | 10 | 5.5 | 4 | 12 | 6.5 |
| 50 | 66.5 | 67 | 16 | M8 | 6 | 6.7 | M8 | 10.5 | 0 | 1/8'' | 45.5 | 8 | 14.75 | 50 | 13 | 6.5 | 4 | 12 | 7.5 |
| 63 | 79.5 | 80 | 16 | M8 | 8 | 8.7 | M10 | 13.5 | 0 | 1/8'' | 50 | 8 | 14.75 | 62 | 13 | 8.5 | 4 | 14 | 7.5 |
| 80 | 99.5 | 100 | 20 | M10 | 8 | 8.7 | M10 | 13.5 | 0 | 1/8'' | 56 | 8.5 | 16.5 | 82 | 17 | 8.5 | 4 | 15 | 8 |
| 100 | 123.5 | 124 | 25 | M12 | 8 | 8.7 | M10 | 13.5 | 0 | 1/4'' | 66.5 | 10.5 | 19.75 | 103 | 22 | 8.5 | 4 | 20 | 10 |
PK-A Ø50 Serisi Kompakt Manyetik Çift Etkili Pnömatik Silindir, dar alanlarda orta seviye kuvvet gerektiren endüstriyel uygulamalar için tasarlanmış, verimli ve kompakt bir pnömatik silindir modelidir. 50 mm piston çapı sayesinde yeterli kuvvet üretimini sağlarken, kısa montaj boyuyla yerden tasarruf sunar. Bu sayede küçük hacimli otomasyon sistemlerinde rahatlıkla kullanılabilir.
Çift etkili yapıya sahip bu pnömatik silindir, ileri ve geri yöndeki hareketini basınçlı hava ile sağlar. Bu da hem kontrol kolaylığı hem de dengeli hareket performansı sunar. Manyetik piston yapısı sayesinde harici sensörlerle uyumlu çalışarak, pistonun anlık konumu hassas bir şekilde izlenebilir. Bu özellik, otomatik pozisyonlama ve güvenlik senaryolarında büyük avantaj sağlar.
PK-A Ø50 Serisi pnömatik silindir; montaj sistemleri, küçük ölçekli pres uygulamaları, taşıma ekipmanları, robotik kollar ve paketleme hatları gibi birçok otomasyon uygulamasında tercih edilir. Alüminyum gövdesi hem hafiflik hem de darbelere karşı dayanıklılık sunar. Yüksek kaliteli conta sistemi ise hava sızdırmazlığını garanti altına alır ve sistem verimliliğini artırır.
ISO 15552 uyumlu ölçüleriyle bu pnömatik silindir, farklı bağlantı ve sistemlere kolaylıkla entegre edilebilir. Kompakt gövdesi sayesinde karmaşık üretim hatlarında rahat kurulum yapılabilir. Manyetik konum algılama özelliğiyle birlikte, hem mekanik güvenlik hem de yazılımsal kontrol senaryolarında yüksek esneklik sunar.
PK-A Ø50 Serisi pnömatik silindir, dar alanlarda hassas hareket ve kompakt güç çözümü arayan profesyonel kullanıcılar için ideal tercihtir.
