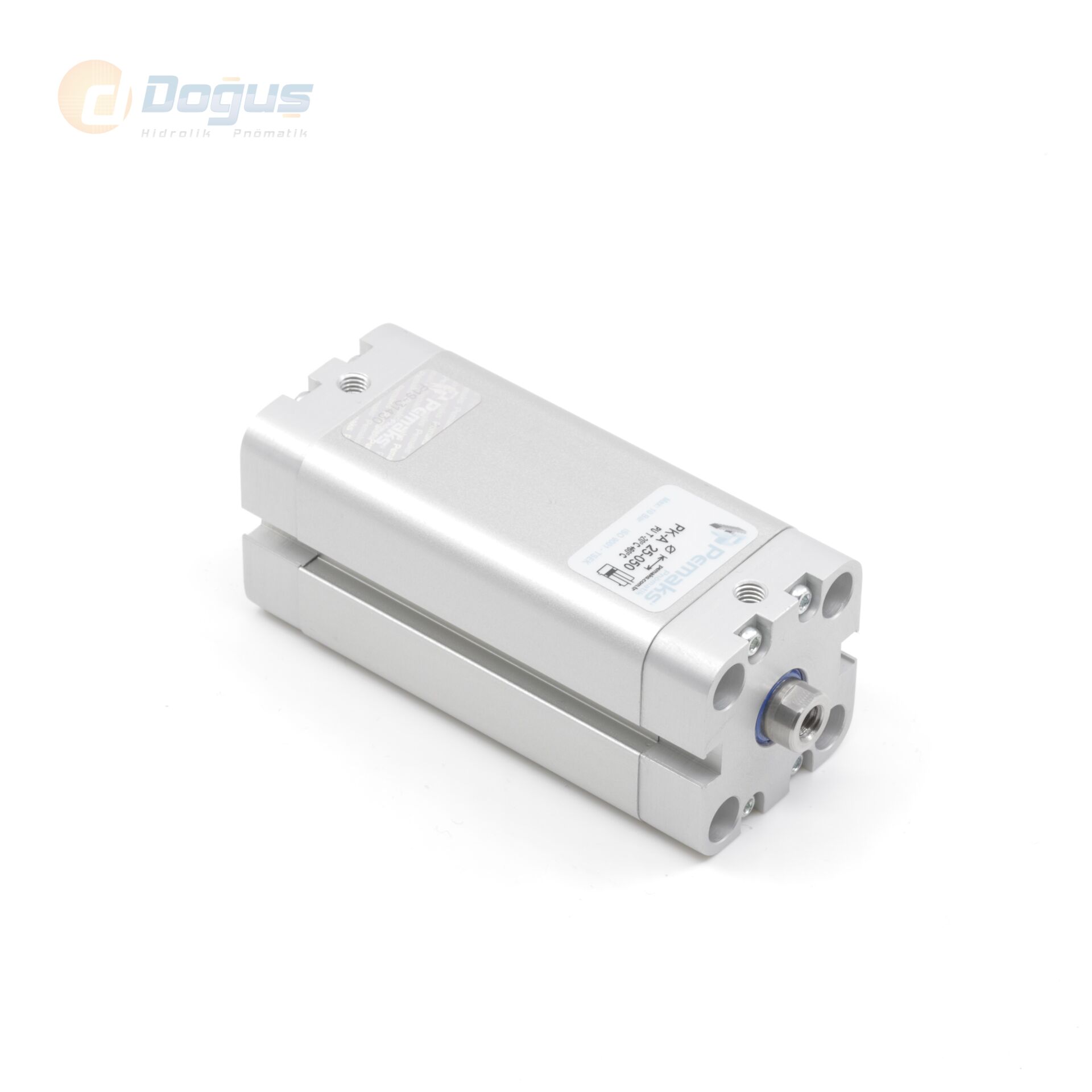

PK-A Ø40 Serisi - Kompakt Manyetik Çift Etkili Pnömatik Silindir
|
|||||||||||
 |
|||||||||||
 |
|||
| SİLİNDİR Ø | MİL Ø | İTME ve ÇEKME KUVVETLERİ (6Bar) | |
|---|---|---|---|
| (mm) | (mm) | İtme Kuvveti (N) | Çekme Kuvveti (N) |
| 32 | 12 | 482 | 415 |
| 40 | 12 | 754 | 687 |
| 50 | 16 | 1178 | 1058 |
| 63 | 16 | 1869 | 1750 |
| 80 | 20 | 3016 | 2829 |
| 100 | 25 | 4710 | 4420 |
| Silindir Ø mm |
A | A1 | D Ø |
D1 Ø |
D2 Ø |
D3 Ø |
D4 Ø |
D5 Ø |
F4 | G | H | H3 | H4 | I | K | L | L3 | P | W |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 32 | 49.5 | 50 | 12 | M6 | 6 | 5.2 | M6 | 9 | 4 | 1/8'' | 44.5 | 8 | 14.5 | 32 | 10 | 5.5 | 4 | 12 | 6 |
| 40 | 57.5 | 58 | 12 | M6 | 6 | 5.2 | M6 | 9 | 3 | 1/8'' | 45.5 | 8 | 14.75 | 42 | 10 | 5.5 | 4 | 12 | 6.5 |
| 50 | 66.5 | 67 | 16 | M8 | 6 | 6.7 | M8 | 10.5 | 0 | 1/8'' | 45.5 | 8 | 14.75 | 50 | 13 | 6.5 | 4 | 12 | 7.5 |
| 63 | 79.5 | 80 | 16 | M8 | 8 | 8.7 | M10 | 13.5 | 0 | 1/8'' | 50 | 8 | 14.75 | 62 | 13 | 8.5 | 4 | 14 | 7.5 |
| 80 | 99.5 | 100 | 20 | M10 | 8 | 8.7 | M10 | 13.5 | 0 | 1/8'' | 56 | 8.5 | 16.5 | 82 | 17 | 8.5 | 4 | 15 | 8 |
| 100 | 123.5 | 124 | 25 | M12 | 8 | 8.7 | M10 | 13.5 | 0 | 1/4'' | 66.5 | 10.5 | 19.75 | 103 | 22 | 8.5 | 4 | 20 | 10 |

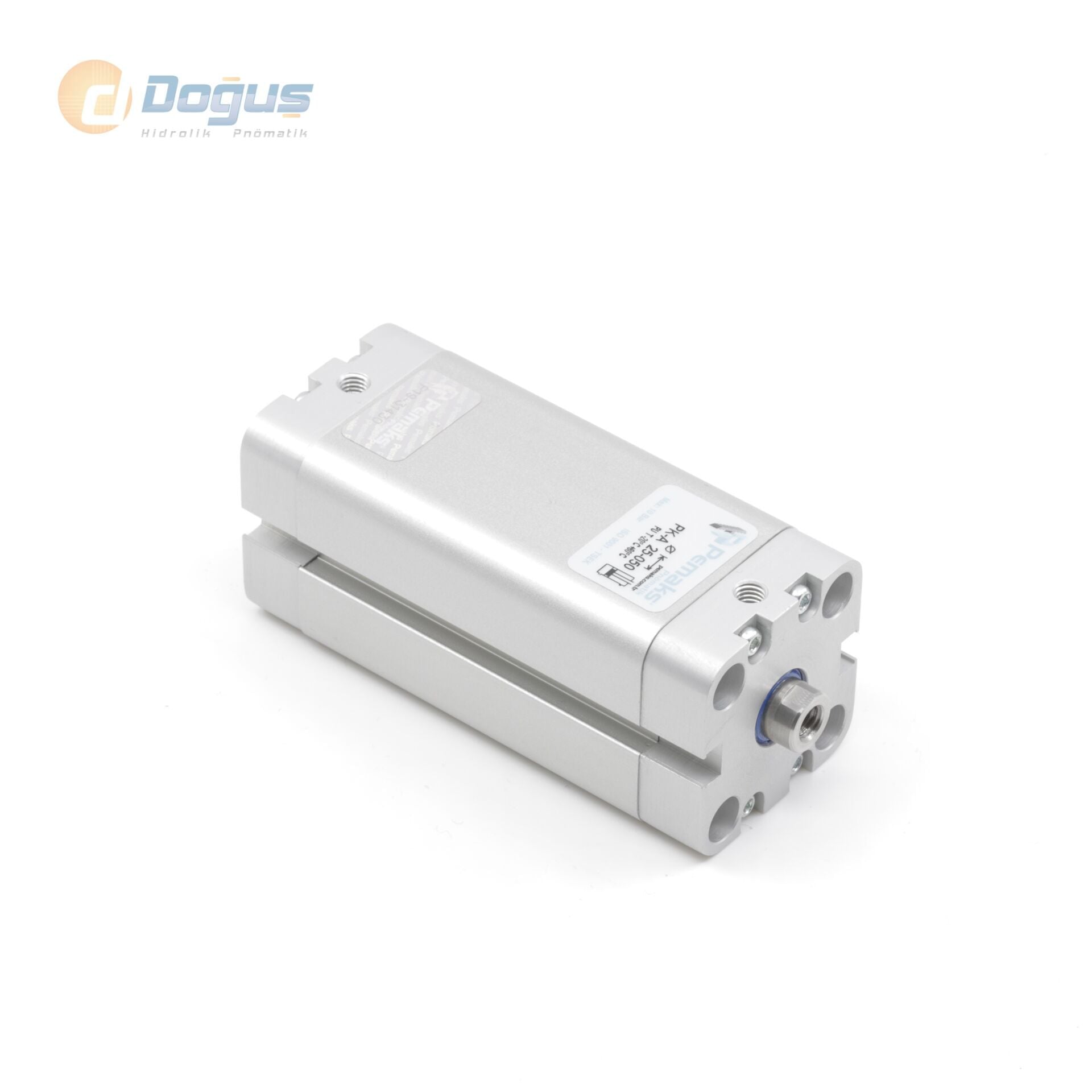

PK-A Ø40 Serisi Kompakt Manyetik Çift Etkili Pnömatik Silindir, kompakt boyutları ve hassas konum kontrolüyle öne çıkan çok yönlü bir pnömatik silindir modelidir. 40 mm piston çapına sahip olan bu silindir, sınırlı montaj alanına sahip sistemlerde etkili ve güvenilir bir kuvvet üretimi sunar. Kompakt yapısı sayesinde otomasyon hatlarına kolayca entegre edilebilir.
Çift etkili tasarımı, pnömatik silindirin hem ileri hem geri yönde hava basıncıyla çalışmasına olanak tanır. Bu sayede hareketin kontrolü daha dengeli ve tekrarlanabilir hale gelir. İçerdiği manyetik piston yapısı, harici sensörlerle birlikte kullanıldığında piston konumunun hassas biçimde izlenmesini sağlar. Böylece otomatik pozisyonlama gerektiren uygulamalarda yüksek doğruluk elde edilir.
PK-A Ø40 Serisi pnömatik silindir; montaj sistemleri, test ekipmanları, kompakt otomasyon hatları, ambalaj makineleri ve ölçüm sistemleri gibi alanlarda yaygın olarak tercih edilir. Alüminyum gövde yapısı sayesinde hem hafif hem de korozyona dayanıklıdır. Ayrıca gelişmiş sızdırmazlık teknolojisiyle sistemin enerji verimliliğini artırır ve uzun süreli, sorunsuz kullanım sağlar.
ISO standartlarına uygun bağlantı ölçüleri, PK-A Ø40 Serisi pnömatik silindirin farklı sistemlere entegrasyonunu kolaylaştırır. Kompakt gövdesi, yer tasarrufu sağlarken manyetik piston özelliğiyle yüksek performanslı otomasyon uygulamaları için ideal çözümler sunar.
Kompakt ve dayanıklı yapısıyla PK-A Ø40 Serisi pnömatik silindir, küçük hacimli sistemlerde güvenilir hareket kontrolü sağlayan, modern endüstriyel ihtiyaçlara uygun bir aktüatördür.
