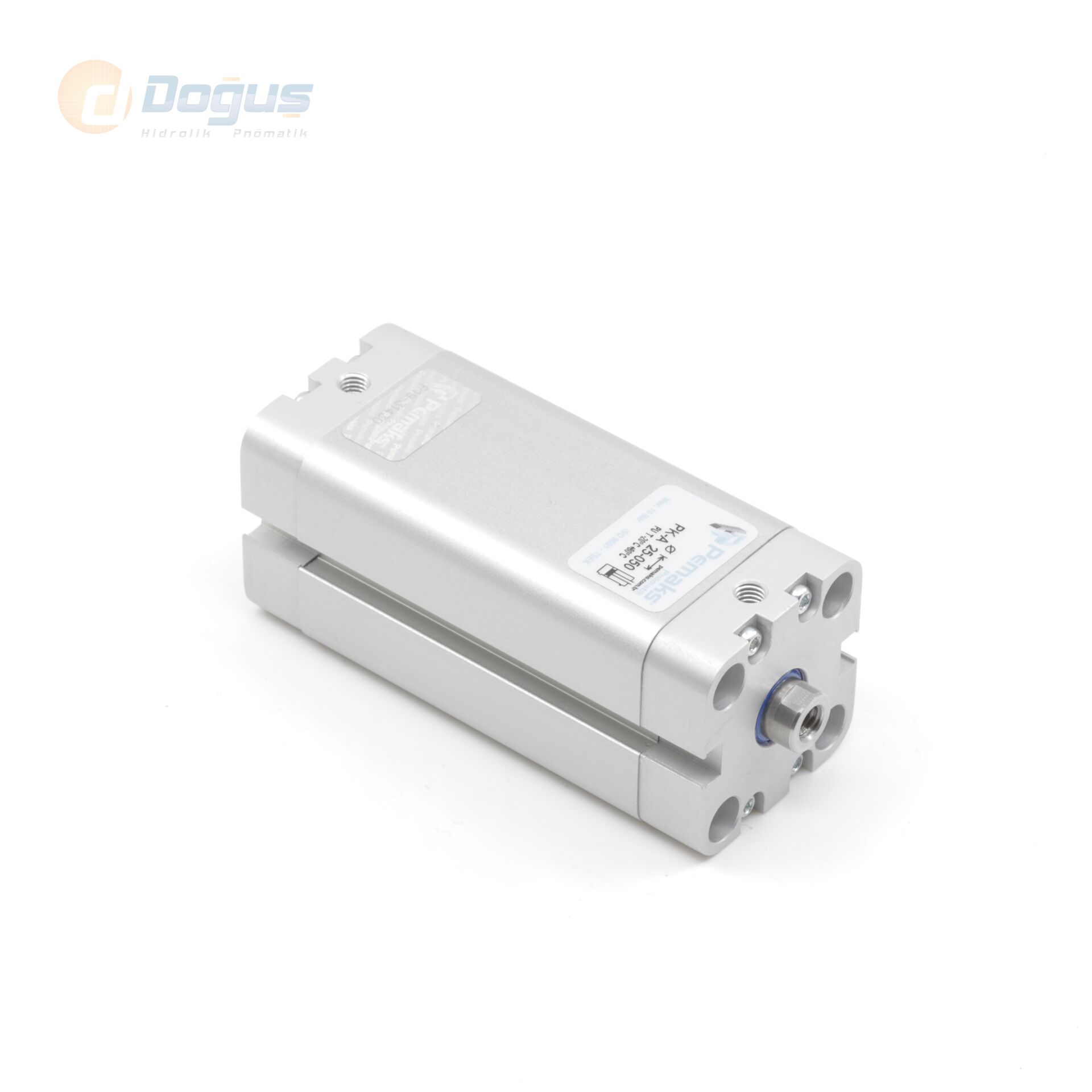

PK-A Ø100 Serisi - Kompakt Manyetik Çift Etkili Pnömatik Silindir
| |||||||||||
 | |||||||||||
 | |||
| SİLİNDİR Ø | MİL Ø | İTME ve ÇEKME KUVVETLERİ (6Bar) | |
|---|---|---|---|
| (mm) | (mm) | İtme Kuvveti (N) | Çekme Kuvveti (N) |
| 32 | 12 | 482 | 415 |
| 40 | 12 | 754 | 687 |
| 50 | 16 | 1178 | 1058 |
| 63 | 16 | 1869 | 1750 |
| 80 | 20 | 3016 | 2829 |
| 100 | 25 | 4710 | 4420 |
| Silindir Ø mm | A | A1 | D Ø | D1 Ø | D2 Ø | D3 Ø | D4 Ø | D5 Ø | F4 | G | H | H3 | H4 | I | K | L | L3 | P | W |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 32 | 49.5 | 50 | 12 | M6 | 6 | 5.2 | M6 | 9 | 4 | 1/8'' | 44.5 | 8 | 14.5 | 32 | 10 | 5.5 | 4 | 12 | 6 |
| 40 | 57.5 | 58 | 12 | M6 | 6 | 5.2 | M6 | 9 | 3 | 1/8'' | 45.5 | 8 | 14.75 | 42 | 10 | 5.5 | 4 | 12 | 6.5 |
| 50 | 66.5 | 67 | 16 | M8 | 6 | 6.7 | M8 | 10.5 | 0 | 1/8'' | 45.5 | 8 | 14.75 | 50 | 13 | 6.5 | 4 | 12 | 7.5 |
| 63 | 79.5 | 80 | 16 | M8 | 8 | 8.7 | M10 | 13.5 | 0 | 1/8'' | 50 | 8 | 14.75 | 62 | 13 | 8.5 | 4 | 14 | 7.5 |
| 80 | 99.5 | 100 | 20 | M10 | 8 | 8.7 | M10 | 13.5 | 0 | 1/8'' | 56 | 8.5 | 16.5 | 82 | 17 | 8.5 | 4 | 15 | 8 |
| 100 | 123.5 | 124 | 25 | M12 | 8 | 8.7 | M10 | 13.5 | 0 | 1/4'' | 66.5 | 10.5 | 19.75 | 103 | 22 | 8.5 | 4 | 20 | 10 |
PK-A Ø100 Serisi Kompakt Manyetik Çift Etkili Pnömatik Silindir, endüstriyel otomasyon sistemlerinde kısa montaj mesafesi ve yüksek kuvvet ihtiyacı olan uygulamalar için özel olarak geliştirilmiş güçlü bir pnömatik silindir modelidir. 100 mm piston çapı sayesinde yüksek kuvvet gerektiren uygulamalarda verimli ve kararlı bir hareket sağlar. Kompakt gövde tasarımı, dar alanlara kolay entegrasyon sunar.
Bu pnömatik silindir modeli çift etkili çalışma prensibine sahiptir. Yani hem ileri hem geri yönde basınçlı hava ile çalışır ve böylece iki yönlü dengeli kuvvet üretir. İçerisinde yer alan manyetik piston yapısı, sensörler aracılığıyla piston pozisyonunun hassas şekilde algılanmasını sağlar. Bu özellik, otomatik pozisyon kontrolü gerektiren uygulamalarda yüksek hassasiyet ve güvenlik sunar.
PK-A Ø100 Serisi pnömatik silindir, ağır yük kaldırma sistemleri, büyük otomasyon hatları, kalıp sıkma mekanizmaları, malzeme taşıma ve paketleme sistemleri gibi birçok endüstriyel süreçte güvenle kullanılabilir. Alüminyum gövdesi sayesinde hafif olmasına rağmen dayanıklıdır ve uzun ömürlü performans sunar. Ayrıca yüksek kaliteli sızdırmazlık elemanları sayesinde hava kaçağı minimum seviyede tutulur.
Pnömatik silindir ihtiyacı olan projelerde kısa montaj boyu, yüksek kuvvet, manyetik konum kontrolü ve kompaktlık ön planda ise PK-A Ø100 Serisi güçlü bir çözüm sunar. ISO standartlarına uygun montaj ölçüleri sayesinde hızlı kurulum yapılabilir ve mevcut sistemlere kolaylıkla entegre edilebilir.
PK-A Ø100 Serisi pnömatik silindir, kompakt yapısı ve yüksek performansı bir araya getirerek dar alanlarda güçlü ve hassas hava hareketi gerektiren uygulamalar için ideal bir seçimdir.
