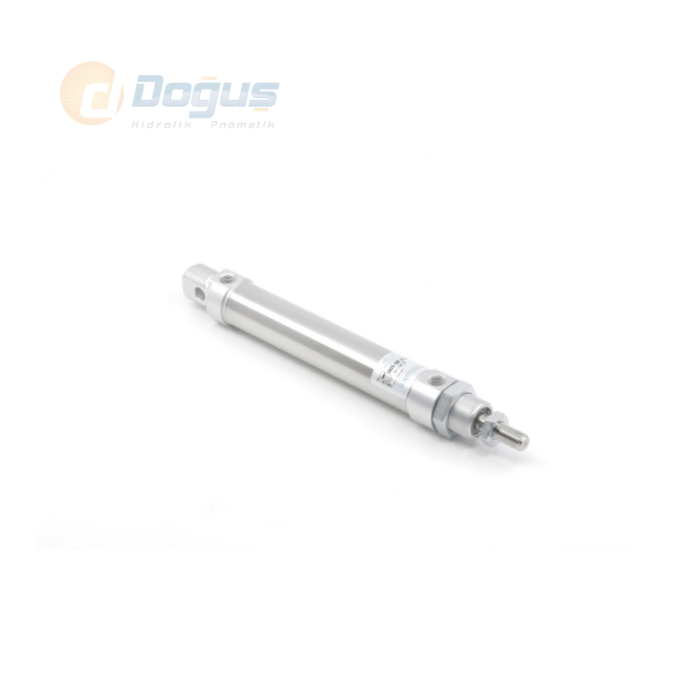

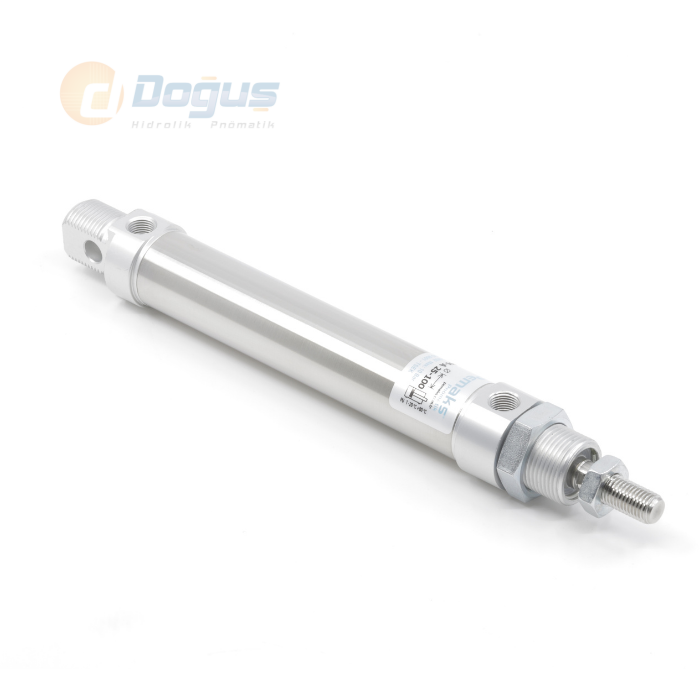

PM-A Ø8 Serisi - Çift Etkili ve Manyetikli Pnömatik Silindir
| |||||||
 | |||||||
 | |||
| SİLİNDİR Ø | MİL Ø | İTME ve ÇEKME KUVVETLERİ (6Bar) | |
|---|---|---|---|
| (mm) | (mm) | İtme Kuvveti (N) | Çekme Kuvveti (N) |
| 8 | 4 | 24 | 15 |
| 10 | 4 | 41 | 32 |
| 12 | 6 | 55 | 38 |
| 16 | 6 | 105 | 88 |
| 20 | 8 | 165 | 141 |
| 25 | 10 | 266 | 219 |
SİLİNDİR ÖLÇÜLERİ:
| Silindir Ø mm | A | A1 | B | C | D | D1 | D3 | E | F | G | G1 | G2 | G3 | K | L | L2 | N | CH | R | M |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 8 | M4 | 4 | M12x1.25 | 16 | 8 | 9.27 | 15 | 4 | 12 | 64 | 74 | 36 | 46 | 16 | 12 | 21 | 6 | / | M5 | 86 |
| 10 | M4 | 4 | M12x1.25 | 16 | 8 | 11.27 | 15 | 4 | 12 | 64 | 74 | 36 | 46 | 16 | 12 | 21 | 6 | / | M5 | 86 |
| 12 | M6 | 6 | M16x1.5 | 19 | 12 | 13.27 | 18 | 6 | 16 | 75 | 88 | 38 | 48 | 22 | 18 | 27 | 9 | 5 | M5 | 104 |
| 16 | M6 | 6 | M16x1.5 | 19 | 12 | 17.27 | 18 | 6 | 16 | 82 | 93 | 44 | 53 | 22 | 18 | 27 | 9 | 5 | M5 | 109 |
| 20 | M8 | 8 | M22x1.5 | 27 | 16 | 21.27 | 25.5 | 8 | 20 | 95 | 111 | 51.5 | 67 | 24 | 20 | 32 | 12 | 7 | 1/8'' G | 131 |
| 25 | M10x1.25 | 10 | M22x1.5 | 30 | 16 | 26.50 | 28.5 | 8 | 22 | 104 | 118 | 52 | 68 | 28 | 22 | 36 | 12 | 9 | 1/8'' G | 140 |

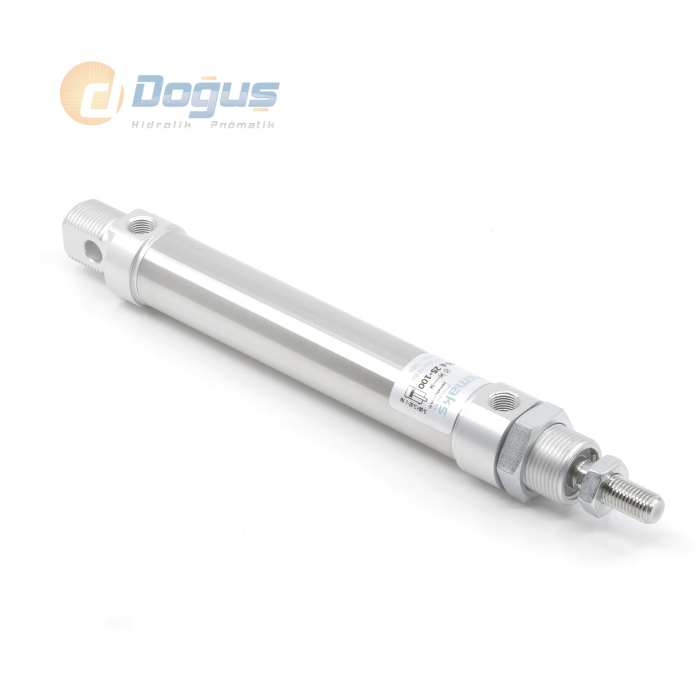

PM-A Ø8 Serisi Çift Etkili ve Manyetikli Pnömatik Silindir, sınırlı montaj alanlarında yüksek hassasiyetle çalışan otomasyon sistemleri için özel olarak tasarlanmış kompakt bir pnömatik silindir modelidir. Sadece 8 mm piston çapına sahip olmasına rağmen, sunduğu hassasiyet ve kararlı çalışma sayesinde küçük ölçekte büyük işler başaran bir çözümdür. Bu pnömatik silindir, özellikle medikal cihazlar, elektronik üretim sistemleri, hassas montaj hatları ve laboratuvar otomasyon çözümlerinde yaygın olarak kullanılır.
Çift etkili yapısı sayesinde, pistonun ileri ve geri hareketleri her iki yönde de hava basıncı ile sağlanır. Bu, sistemin daha dengeli ve tepkisel bir şekilde çalışmasını mümkün kılar. Üründe entegre manyetik piston yer almakta olup, harici sensörler (örneğin reed switch) ile pozisyon takibi yapılabilir. Bu özellik, özellikle mikro seviye hassasiyet gerektiren uygulamalarda önemli avantaj sağlar.
PM-A Ø8 Serisi pnömatik silindir, kompakt gövde yapısı sayesinde çok dar alanlarda dahi sorunsuz biçimde monte edilebilir. Gövdesi yüksek kaliteli alüminyumdan üretilmiştir ve hem hafif hem de uzun ömürlü bir yapı sunar. Ayrıca iç kısımdaki sızdırmazlık elemanları, sistemdeki hava kaçaklarını minimuma indirerek verimli çalışma sağlar.
ISO mini standartlarına uygun tasarımı sayesinde montaj ve entegrasyon kolaylığı sunar. Küçük boyutuna rağmen bu pnömatik silindir, hem güvenilir hem de uzun ömürlü bir kullanım vadeder. PM-A Ø8 Serisi, düşük strok gereksinimi olan sistemlerde pozisyon kontrolünü manyetik sensörlerle destekleyerek süreci daha güvenli ve hassas hale getirir.
