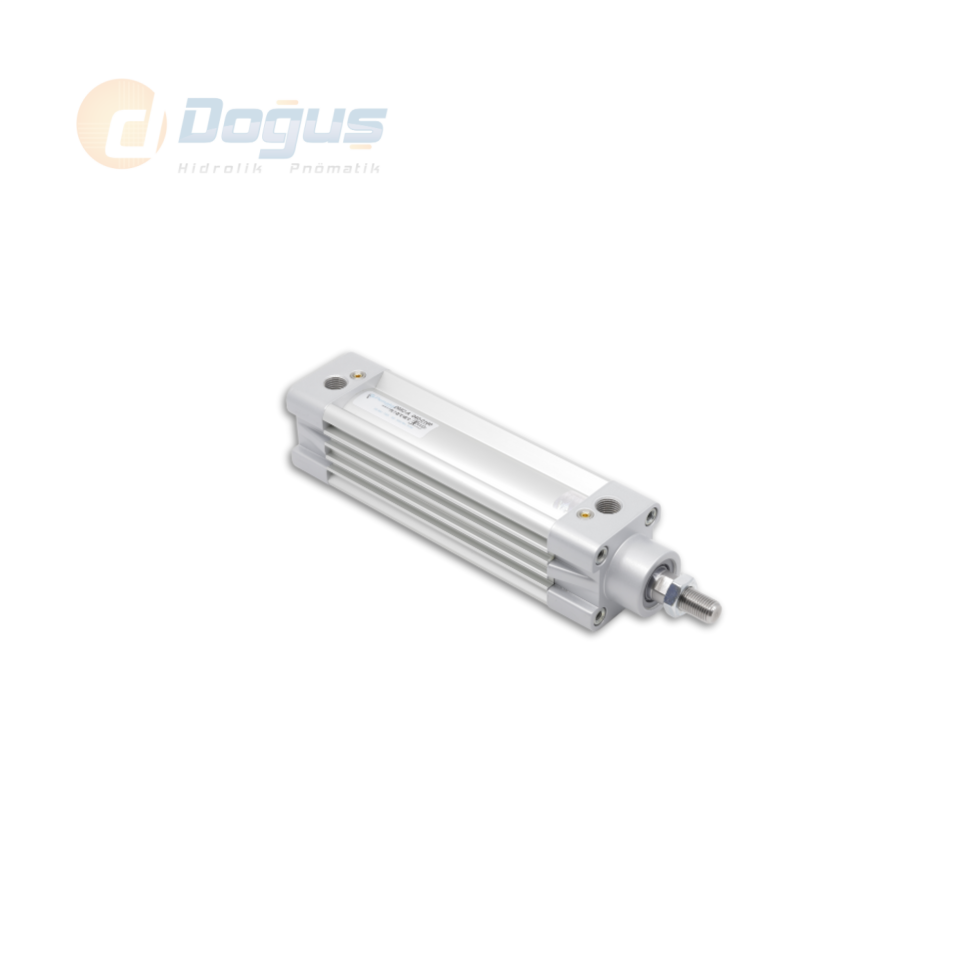

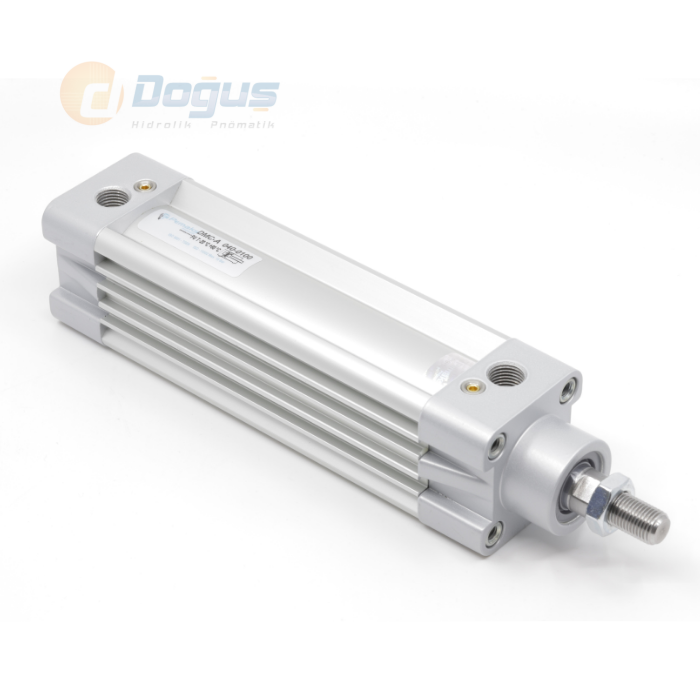

DMC-A Ø32 Serisi - Çift Etkili, Manyetikli ve Yastıklamalı Pnömatik Silindir
| SİLİNDİR Ø | MİL Ø | İTME ve ÇEKME KUVVETLERİ (6Bar) | |
|---|---|---|---|
| (mm) | (mm) | İtme Kuvveti (N) | Çekme Kuvveti (N) |
| 32 | 12 | 482 | 415 |
| 40 | 16 | 754 | 633 |
| 50 | 20 | 1178 | 990 |
| 63 | 20 | 1870 | 1682 |
| 80 | 25 | 3016 | 2721 |
| 100 | 25 | 4712 | 4418 |
| Çalışma Akışkanı : | Filtrelenmiş ve yağlanmış, yada filtrelenmiş ve yağsız hava |
| Çalışma Sıcaklık Derecesi : | Poliüretan (PU) : -20° C.......+80° C Viton (FKM) :-30° C.......+150° C |
| Max. Çalışma Basıncı : | 10 Bar |
SİLİNDİR ÖLÇÜLERİ:
| Silindir Ø mm | A | B | B1 | D Ø | D1 | D3 Ø | D4 | D5 | D6 Ø | D7 | L0 | L1 | L2 | L3 | L4 | L10 | L11 | SW | * |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 32 | 30 | 22 | 32.5 | 12 | M10x1.25 | 30 | 59 | 45 | 46 | M6 | 116 | 94 | 18 | 4 | 25 | 120 | 146 | 10 | G1/8'' |
| 40 | 34 | 24 | 38 | 16 | M12x1.25 | 35 | 70.2 | 54 | 53.7 | M6 | 129 | 105 | 20 | 4 | 27 | 135 | 165 | 13 | G1/4'' |
| 50 | 41 | 32 | 46.5 | 20 | M16x1.5 | 40 | 84.2 | 65 | 65.7 | M8 | 138 | 106 | 28 | 4 | 29.5 | 143 | 180 | 17 | G1/4'' |
| 63 | 42 | 32 | 56.5 | 20 | M16x1.5 | 45 | 99.5 | 76 | 80 | M8 | 152 | 121 | 27 | 4 | 34.5 | 158 | 195 | 17 | G3/8'' |
| 80 | 52 | 40 | 72 | 25 | M20x1.5 | 45 | 123.8 | 94 | 101.8 | M10 | 167 | 128 | 34 | 4 | 35 | 174 | 220 | 22 | G3/8'' |
| 100 | 52.5 | 40 | 89 | 25 | M20x1.5 | 55 | 148.8 | 112 | 125.9 | M10 | 182.5 | 138 | 38.5 | 4 | 38 | 189 | 240 | 22 | G1/2'' |
DMC-A Ø32 Serisi Çift Etkili, Manyetikli ve Yastıklamalı Pnömatik Silindir; yüksek hassasiyet, güvenilirlik ve dayanıklılık arayan endüstriyel uygulamalar için tasarlanmış gelişmiş bir pnömatik silindir çözümüdür. 32 mm piston çapına sahip bu model, orta ölçekli sistemlerde güçlü itme-çekme hareketleri sunar ve çok yönlü kullanımıyla öne çıkar.
Çift etkili pnömatik silindir yapısı sayesinde piston, hem ileri hem de geri yönde hava basıncıyla çalışır. Bu sayede iki yönlü dengeli kuvvet elde edilir ve daha hassas hareket kontrolü sağlanır. Silindirin manyetik piston özelliği, dıştan takılan reed switch gibi sensörlerle birlikte kullanılarak strok boyunca konum takibi yapılmasına imkân tanır. Bu, otomasyon sistemlerinde işlem güvenliği ve doğruluk açısından büyük avantaj sunar.
Entegre yastıklama sistemi, piston hareketinin sonunda oluşabilecek darbeleri absorbe ederek hem sistem bileşenlerinin ömrünü uzatır hem de sessiz bir çalışma sağlar. Bu özellik, özellikle tekrarlayan hareketlerin olduğu yüksek frekanslı uygulamalarda sistemin daha az aşınmasına katkıda bulunur.
DMC-A Ø32 Serisi pnömatik silindir, dayanıklı alüminyum gövdesiyle hafiflik ve korozyon direncini bir arada sunar. Yüksek kaliteli sızdırmazlık elemanları sayesinde hava kaçağı minimum seviyede tutulur ve enerji verimliliği artırılır. ISO 15552 montaj standartlarına uyumluluğu sayesinde mevcut sistemlere kolayca entegre edilebilir.
Bu pnömatik silindir modeli, otomasyon, tekstil, ambalaj, makine üretimi ve özel proses uygulamalarında yaygın olarak tercih edilir. Hem hassas kontrol, hem güvenilir çalışma hem de uzun ömürlü kullanım arayan sistemler için ideal bir tercihtir.
