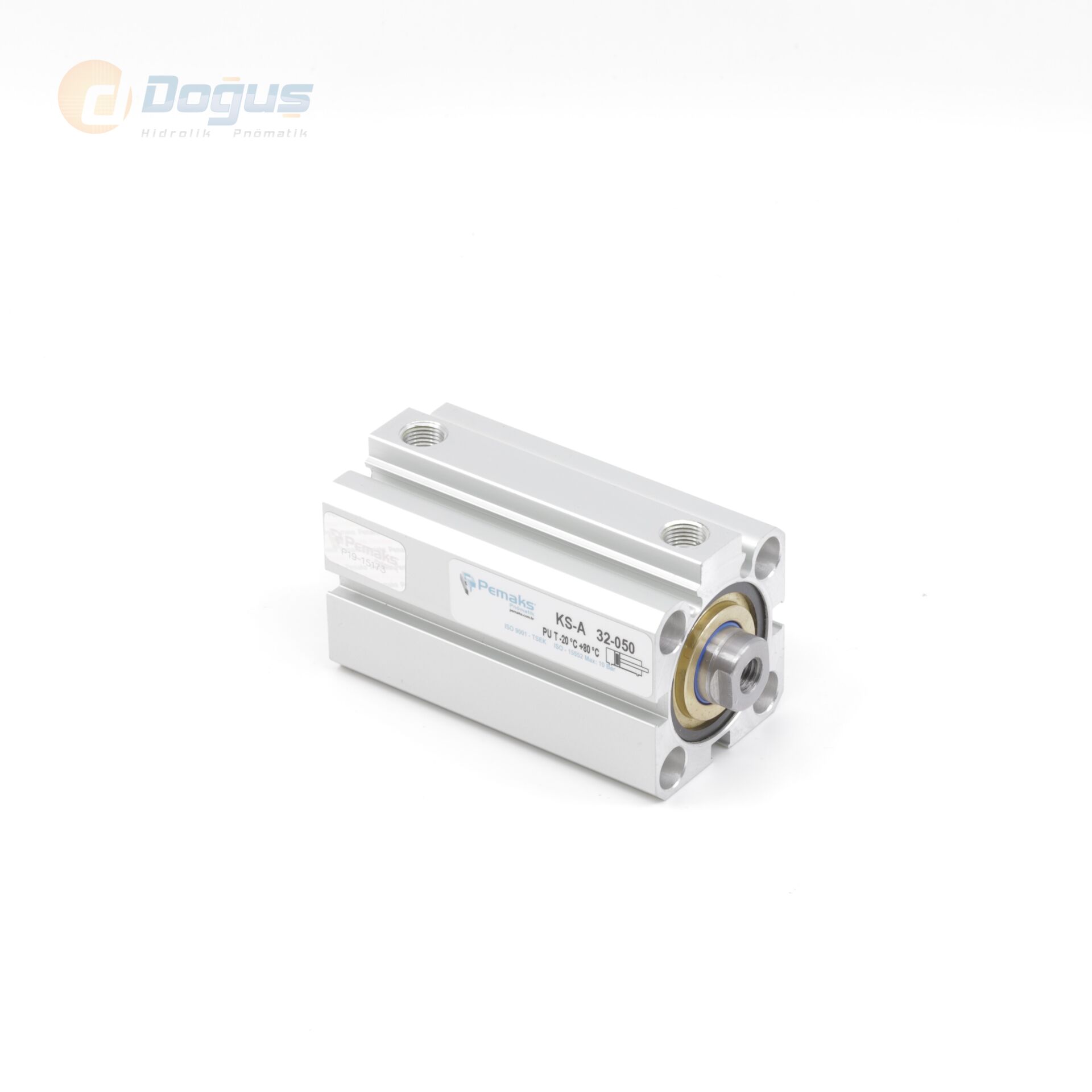

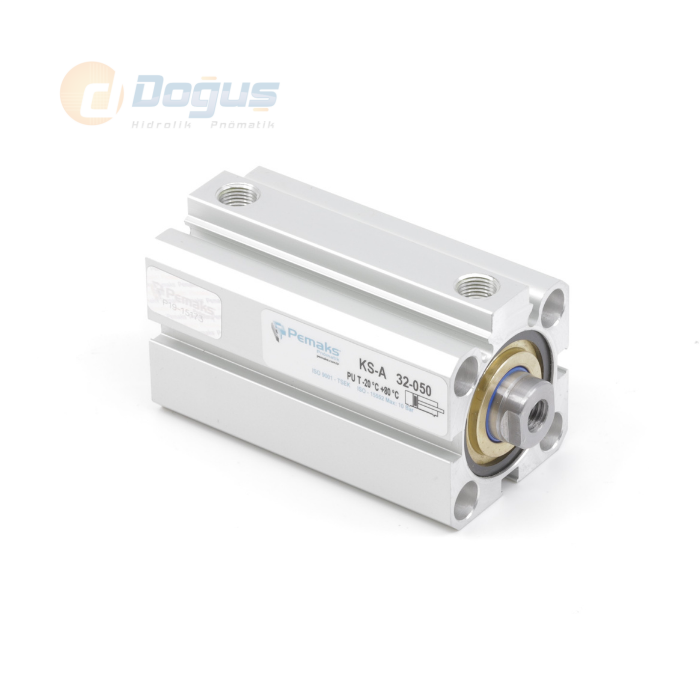

KS-A Ø80 Serisi - Çift Etkili Kısa Strok Manyetikli Pnömatik Silindir
|
|||||||||||
 |
|||||||||||
 |
|||
| Silindir Ø mm | Mil Ø mm | İtme ve Çekme Kuvvetleri (6 bar) | |
|---|---|---|---|
| (mm) | (mm) | İtme Kuvveti (N) | Çekme Kuvveti (N) |
| 20 | 10 | 170 | 127 |
| 25 | 12 | 265 | 227 |
| 32 | 16 | 482 | 362 |
| 40 | 16 | 754 | 633 |
| 50 | 20 | 1178 | 990 |
| 63 | 20 | 1869 | 1682 |
| 80 | 25 | 3014 | 2721 |
| 100 | 30 | 4710 | 4286 |
| Silindir Ø mm |
A | A1 | A2 | D Ø |
D1 Ø |
D2 Ø |
D3 Ø |
D4 Ø |
G | H | H1 | H2 | H3 | L | L1 | P | W | SW |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 20 | 36 | 22 | - | 10 | M6 | M5 | 7.5 | 4.15 | M5 | 32 | 22 | - | 7.25 | 5 | 10 | 10 | 6 | 9 |
| 25 | 41 | 26 | - | 12 | M6 | M5 | 7.5 | 4.15 | M5 | 33 | 23 | - | 7.25 | 5 | 10 | 10 | 6 | 10 |
| 32 | 45 | 32.5 | 50 | 16 | M8 | M6 | 9 | 5.1 | 1/8'' | 33 | 26 | 14 | 9 | 6 | 12 | 12 | 7 | 13 |
| 40 | 54 | 38 | 60 | 16 | M8 | M6 | 9 | 5.1 | 1/8'' | 39 | 31 | 15 | 11 | 6 | 12 | 12 | 7 | 13 |
| 50 | 64.5 | 46.5 | 70 | 20 | M10 | M8 | 11 | 6.7 | 1/8'' | 40.5 | 33 | 19 | 11.5 | 7 | 16 | 16 | 8 | 17 |
| 63 | 77.5 | 56.5 | 83 | 20 | M10 | M8 | 11 | 6.7 | 1/8'' | 46 | 35 | 19 | 12 | 7 | 16 | 16 | 8 | 17 |
| 80 | 96.5 | 72 | 102 | 25 | M12 | M10 | 13.5 | 8.6 | 1/8'' | 53.5 | 42 | 25 | 13.5 | 9 | 16 | 20 | 10 | 22 |
| 100 | 115 | 89 | 124 | 30 | M12 | M10 | 13.5 | 8.6 | 1/4'' | 62.5 | 50 | 25 | 15.5 | 9 | 16 | 20 | 10 | 27 |
KS-A Ø80 Serisi Çift Etkili Kısa Strok Manyetikli Pnömatik Silindir, kısa hareket mesafesi gerektiren uygulamalarda kompakt yapısı ve güçlü performansıyla öne çıkan özel bir pnömatik silindir modelidir. 80 mm piston çapı sayesinde orta düzey kuvvet gerektiren sistemlerde güvenilir ve dengeli bir hava hareketi sağlar. Çift etkili çalışma prensibi ile hem ileri hem geri yönde hava basıncıyla kontrollü hareket sunar.
Bu pnömatik silindir, entegre manyetik piston yapısı sayesinde harici sensörlerle birlikte kullanılabilir ve piston pozisyonunun hassas biçimde izlenmesini mümkün kılar. Otomasyon sistemlerinde konum algılaması gereken işlemler için ideal bir çözümdür. Ayrıca kısa strok yapısı sayesinde hem yerden tasarruf sağlar hem de yüksek hızlarda çalışmaya uygundur.
KS-A Ø80 Serisi pnömatik silindir; kompakt otomasyon sistemleri, ambalaj makineleri, montaj hatları, dur-kalk kontrollü uygulamalar, robotik kollar ve özel makine tasarımlarında sıklıkla tercih edilir. Alüminyum gövdesi sayesinde hafif ve dayanıklıdır, korozyona karşı dirençlidir. Yüksek kaliteli sızdırmazlık elemanları hava kaçağını minimize ederken enerji verimliliğini artırır.
Pnömatik silindir tercihlerinde kısa strok, manyetik algılama ve orta kuvvet ihtiyacı olan kullanıcılar için bu model; performans, hassasiyet ve sistem entegrasyon kolaylığı sunar. ISO normlarına uygun montaj ölçüleriyle sistemlere hızlıca uyum sağlar.
KS-A Ø80 Serisi pnömatik silindir, dar alanlarda güçlü, sessiz ve hassas hareket gerektiren tüm uygulamalar için ideal bir endüstriyel çözümdür.
