KS-A Ø50 Serisi - Çift Etkili Kısa Strok Manyetikli Pnömatik Silindir
|
|||||||||||
 |
|||||||||||
 |
|||
| Silindir Ø mm | Mil Ø mm | İtme ve Çekme Kuvvetleri (6 bar) | |
|---|---|---|---|
| (mm) | (mm) | İtme Kuvveti (N) | Çekme Kuvveti (N) |
| 20 | 10 | 170 | 127 |
| 25 | 12 | 265 | 227 |
| 32 | 16 | 482 | 362 |
| 40 | 16 | 754 | 633 |
| 50 | 20 | 1178 | 990 |
| 63 | 20 | 1869 | 1682 |
| 80 | 25 | 3014 | 2721 |
| 100 | 30 | 4710 | 4286 |
| Silindir Ø mm |
A | A1 | A2 | D Ø |
D1 Ø |
D2 Ø |
D3 Ø |
D4 Ø |
G | H | H1 | H2 | H3 | L | L1 | P | W | SW |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 20 | 36 | 22 | - | 10 | M6 | M5 | 7.5 | 4.15 | M5 | 32 | 22 | - | 7.25 | 5 | 10 | 10 | 6 | 9 |
| 25 | 41 | 26 | - | 12 | M6 | M5 | 7.5 | 4.15 | M5 | 33 | 23 | - | 7.25 | 5 | 10 | 10 | 6 | 10 |
| 32 | 45 | 32.5 | 50 | 16 | M8 | M6 | 9 | 5.1 | 1/8'' | 33 | 26 | 14 | 9 | 6 | 12 | 12 | 7 | 13 |
| 40 | 54 | 38 | 60 | 16 | M8 | M6 | 9 | 5.1 | 1/8'' | 39 | 31 | 15 | 11 | 6 | 12 | 12 | 7 | 13 |
| 50 | 64.5 | 46.5 | 70 | 20 | M10 | M8 | 11 | 6.7 | 1/8'' | 40.5 | 33 | 19 | 11.5 | 7 | 16 | 16 | 8 | 17 |
| 63 | 77.5 | 56.5 | 83 | 20 | M10 | M8 | 11 | 6.7 | 1/8'' | 46 | 35 | 19 | 12 | 7 | 16 | 16 | 8 | 17 |
| 80 | 96.5 | 72 | 102 | 25 | M12 | M10 | 13.5 | 8.6 | 1/8'' | 53.5 | 42 | 25 | 13.5 | 9 | 16 | 20 | 10 | 22 |
| 100 | 115 | 89 | 124 | 30 | M12 | M10 | 13.5 | 8.6 | 1/4'' | 62.5 | 50 | 25 | 15.5 | 9 | 16 | 20 | 10 | 27 |

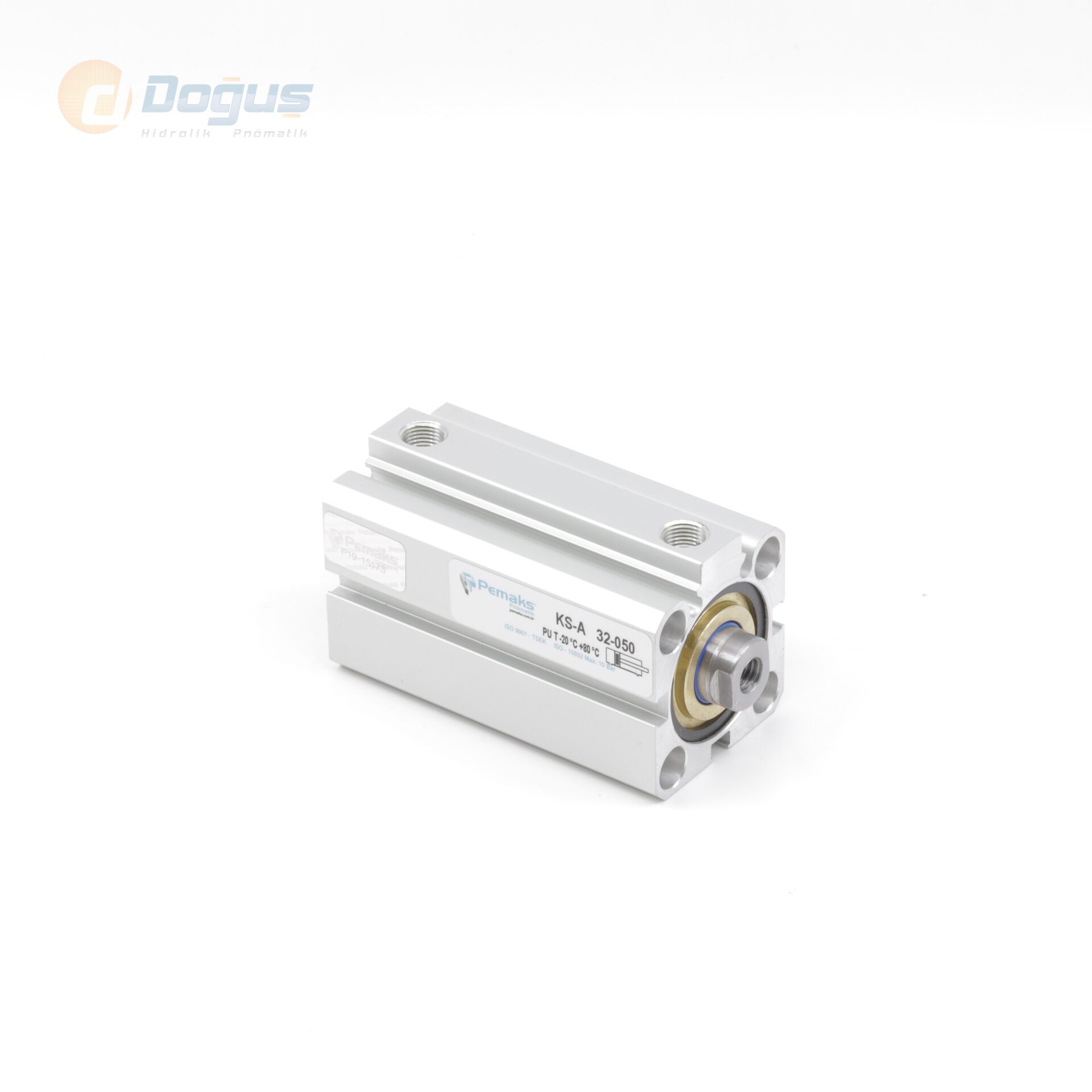

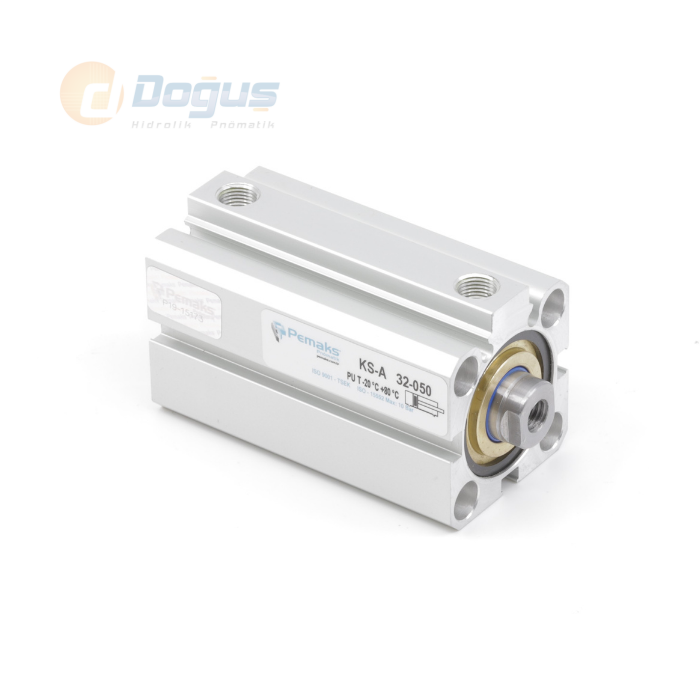

KS-A Ø50 Serisi Çift Etkili Kısa Strok Manyetikli Pnömatik Silindir, sınırlı alana sahip sistemlerde orta seviyede kuvvet gerektiren uygulamalarda tercih edilen kompakt bir pnömatik silindir çözümüdür. 50 mm piston çapı ile dar alanlarda etkili ve dengeli hareket kabiliyeti sunar. Çift etkili yapısı sayesinde hem ileri hem geri yönde hava basıncı ile çalışarak iki yönlü kuvvet üretir.
Bu pnömatik silindir modeli, içerisinde bulunan manyetik piston özelliği ile konum algılayıcı sensörlerle birlikte kullanılabilir. Bu sayede piston hareketi sırasında pozisyon takibi sağlanır ve sistemin otomasyon seviyesi artırılır. Manyetik özellik sayesinde hassas dur-kalk hareketleri, güvenli duruşlar ve senkronize işlemler kolaylıkla gerçekleştirilir.
KS-A Ø50 Serisi pnömatik silindir; otomatik montaj hatları, kompakt robotik sistemler, ambalaj makineleri, dur-kalk kontrollü pres sistemleri ve hareket sınırı kısa olan özel makinelerde yaygın olarak kullanılır. Alüminyum gövde yapısı sayesinde hafif olmasına rağmen darbelere karşı dayanıklıdır. Aynı zamanda korozyona karşı da yüksek direnç sağlar.
Pnömatik silindir ihtiyacı olan sistemlerde kısa strok, manyetik pozisyon kontrolü, düşük bakım ihtiyacı ve yüksek tekrarlanabilirlik özellikleri bu modeli öne çıkarır. ISO standartlarına uygun montaj ölçüleri sayesinde entegrasyonu oldukça kolaydır. Hava sızdırmazlığı yüksek kaliteli contalarla sağlanır, bu da enerji kaybını minimuma indirir.
KS-A Ø50 Serisi pnömatik silindir, kompakt tasarımı, yüksek performansı ve hassas kontrol kabiliyeti ile otomasyon sistemlerinde ideal bir çözümdür.
