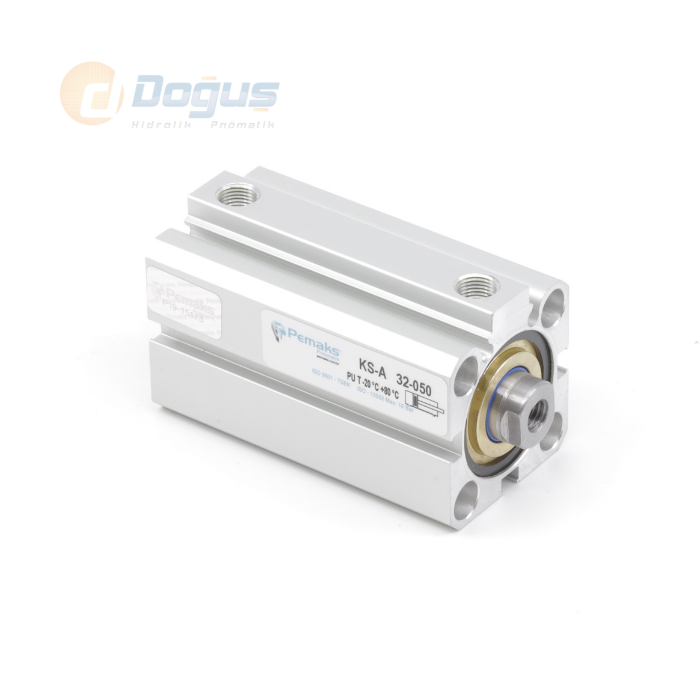

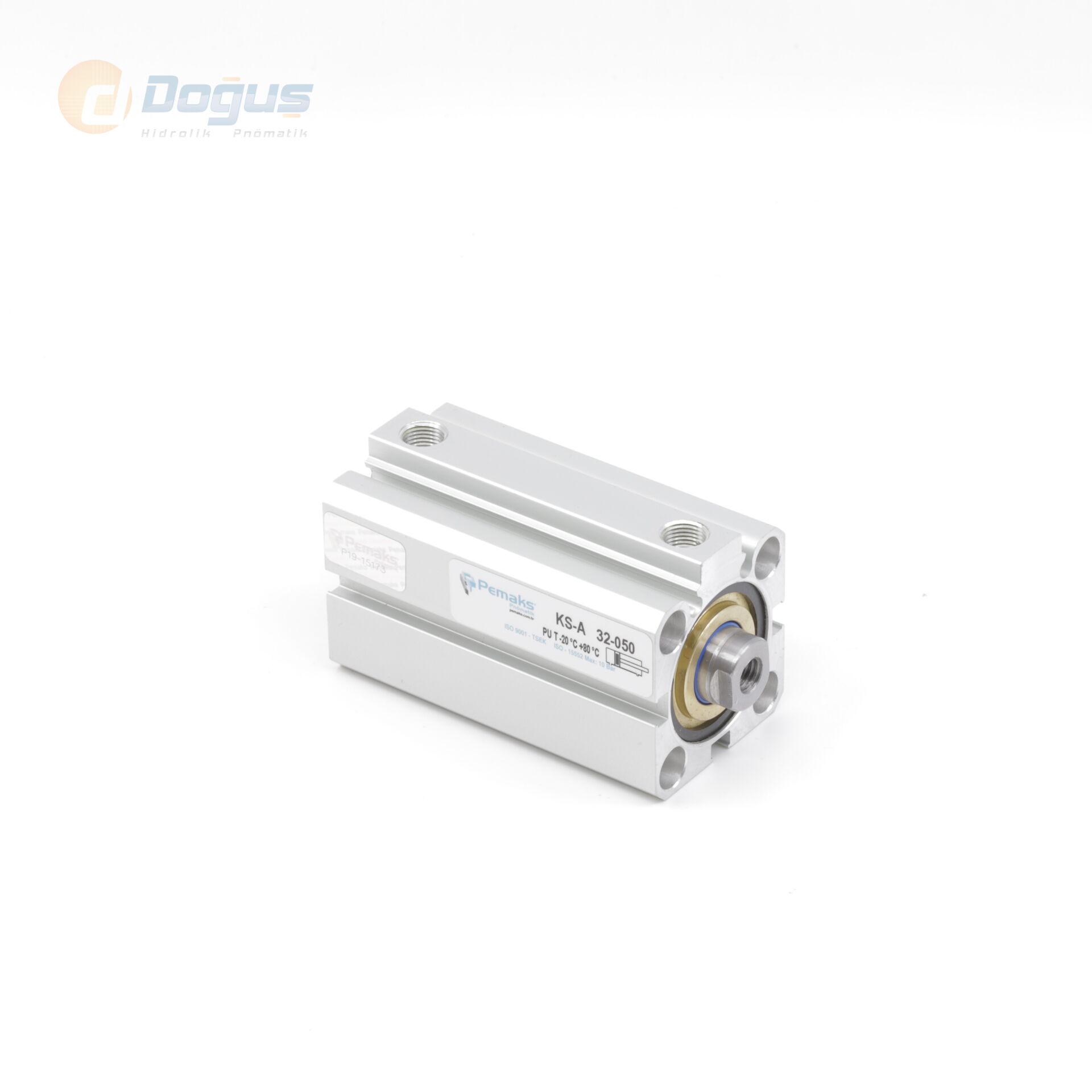

KS-A Ø40 Serisi - Çift Etkili Kısa Strok Manyetikli Pnömatik Silindir
| |||||||||||
 | |||||||||||
 | |||
| Silindir Ø mm | Mil Ø mm | İtme ve Çekme Kuvvetleri (6 bar) | |
|---|---|---|---|
| (mm) | (mm) | İtme Kuvveti (N) | Çekme Kuvveti (N) |
| 20 | 10 | 170 | 127 |
| 25 | 12 | 265 | 227 |
| 32 | 16 | 482 | 362 |
| 40 | 16 | 754 | 633 |
| 50 | 20 | 1178 | 990 |
| 63 | 20 | 1869 | 1682 |
| 80 | 25 | 3014 | 2721 |
| 100 | 30 | 4710 | 4286 |
| Silindir Ø mm | A | A1 | A2 | D Ø | D1 Ø | D2 Ø | D3 Ø | D4 Ø | G | H | H1 | H2 | H3 | L | L1 | P | W | SW |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 20 | 36 | 22 | - | 10 | M6 | M5 | 7.5 | 4.15 | M5 | 32 | 22 | - | 7.25 | 5 | 10 | 10 | 6 | 9 |
| 25 | 41 | 26 | - | 12 | M6 | M5 | 7.5 | 4.15 | M5 | 33 | 23 | - | 7.25 | 5 | 10 | 10 | 6 | 10 |
| 32 | 45 | 32.5 | 50 | 16 | M8 | M6 | 9 | 5.1 | 1/8'' | 33 | 26 | 14 | 9 | 6 | 12 | 12 | 7 | 13 |
| 40 | 54 | 38 | 60 | 16 | M8 | M6 | 9 | 5.1 | 1/8'' | 39 | 31 | 15 | 11 | 6 | 12 | 12 | 7 | 13 |
| 50 | 64.5 | 46.5 | 70 | 20 | M10 | M8 | 11 | 6.7 | 1/8'' | 40.5 | 33 | 19 | 11.5 | 7 | 16 | 16 | 8 | 17 |
| 63 | 77.5 | 56.5 | 83 | 20 | M10 | M8 | 11 | 6.7 | 1/8'' | 46 | 35 | 19 | 12 | 7 | 16 | 16 | 8 | 17 |
| 80 | 96.5 | 72 | 102 | 25 | M12 | M10 | 13.5 | 8.6 | 1/8'' | 53.5 | 42 | 25 | 13.5 | 9 | 16 | 20 | 10 | 22 |
| 100 | 115 | 89 | 124 | 30 | M12 | M10 | 13.5 | 8.6 | 1/4'' | 62.5 | 50 | 25 | 15.5 | 9 | 16 | 20 | 10 | 27 |
KS-A Ø40 Serisi Çift Etkili Kısa Strok Manyetikli Pnömatik Silindir, sınırlı alanlarda hassas ve güvenilir hareket gerektiren endüstriyel sistemler için tasarlanmış yüksek performanslı bir pnömatik silindir modelidir. 40 mm piston çapına sahip olan bu ürün, kısa strok mesafesiyle hızlı tepki süresi, kompakt yapı ve güçlü kuvvet aktarımı sağlar.
Çift etkili çalışma prensibi sayesinde bu pnömatik silindir hem ileri hem geri yönde hava basıncıyla kontrol edilir. Böylece çift yönlü, dengeli ve kontrollü bir hareket sunar. İç yapısında yer alan manyetik piston, harici sensörlerle uyumlu çalışarak piston konumunun hassas biçimde izlenmesine olanak tanır. Bu özellik, otomasyon sistemlerinde pozisyonlama ve kontrol gerektiren uygulamalarda büyük avantaj sağlar.
KS-A Ø40 Serisi pnömatik silindir; ambalaj makineleri, otomatik kapak sistemleri, kompakt montaj hatları, ölçüm ve kontrol ekipmanları gibi birçok endüstriyel alanda kullanılır. Hafif ve sağlam alüminyum gövdesi, hem montaj kolaylığı hem de korozyon direnci sunar. Yüksek kaliteli sızdırmazlık elemanları ile hava kaçağı en aza indirilerek sistem verimliliği artırılır.
Bu pnömatik silindir, ISO standartlarına uygun ölçüleriyle farklı sistemlere kolaylıkla entegre edilebilir. Kısa strok yapısı sayesinde hız ve enerji verimliliği açısından öne çıkar. Aynı zamanda bakım gerektirmeyen tasarımı, uzun ömürlü ve sorunsuz kullanım sunar.
KS-A Ø40 Serisi pnömatik silindir, küçük alanlarda güçlü, tekrarlanabilir ve pozisyon kontrollü hareket arayan profesyonel kullanıcılar için ideal bir tercihtir.
