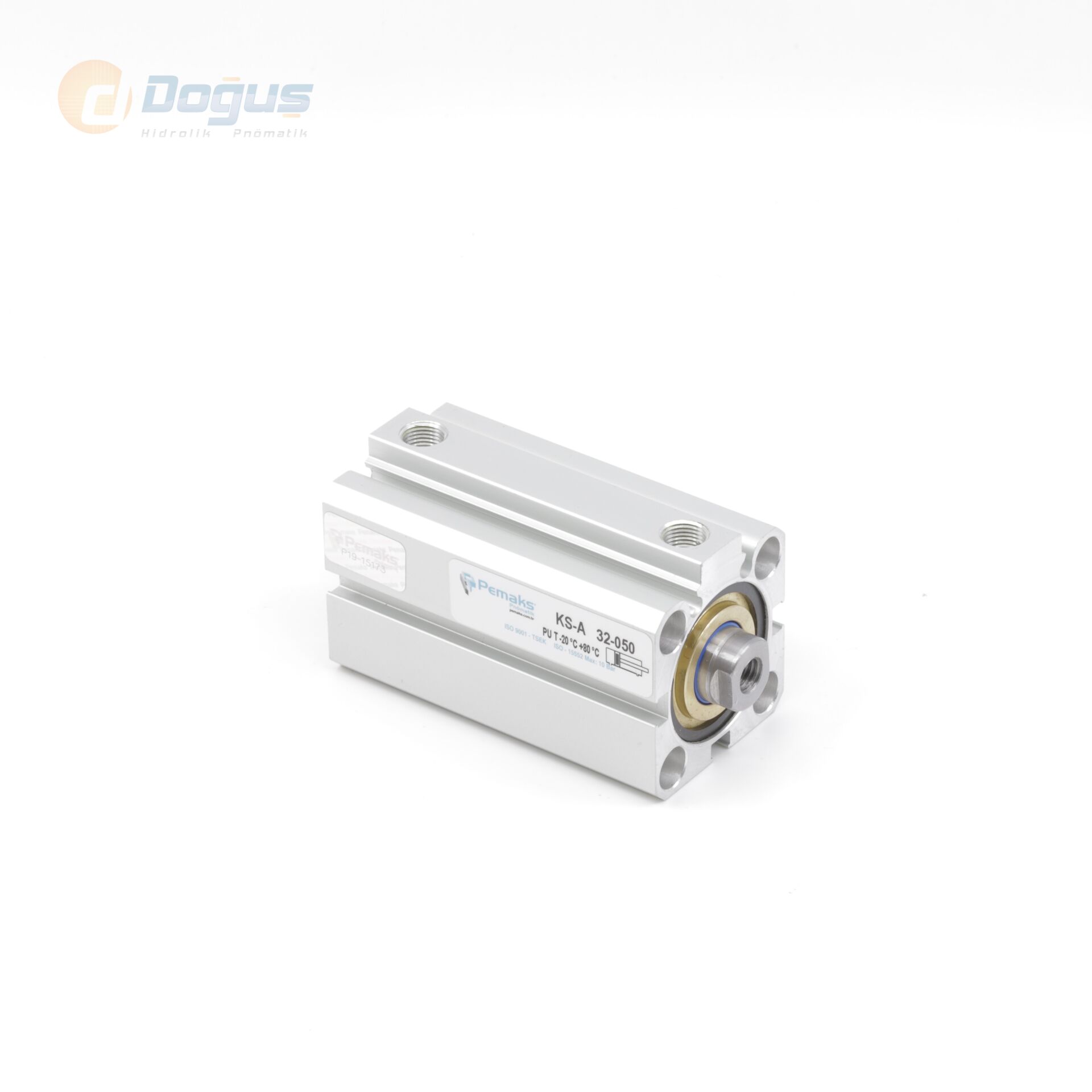

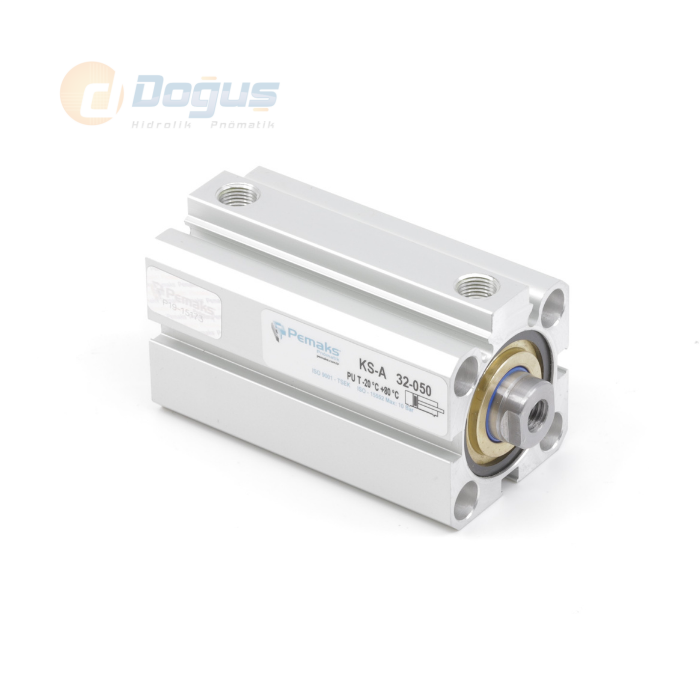

KS-A Ø32 Serisi - Çift Etkili Kısa Strok Manyetikli Pnömatik Silindir
|
|||||||||||
 |
|||||||||||
 |
|||
| Silindir Ø mm | Mil Ø mm | İtme ve Çekme Kuvvetleri (6 bar) | |
|---|---|---|---|
| (mm) | (mm) | İtme Kuvveti (N) | Çekme Kuvveti (N) |
| 20 | 10 | 170 | 127 |
| 25 | 12 | 265 | 227 |
| 32 | 16 | 482 | 362 |
| 40 | 16 | 754 | 633 |
| 50 | 20 | 1178 | 990 |
| 63 | 20 | 1869 | 1682 |
| 80 | 25 | 3014 | 2721 |
| 100 | 30 | 4710 | 4286 |
| Silindir Ø mm |
A | A1 | A2 | D Ø |
D1 Ø |
D2 Ø |
D3 Ø |
D4 Ø |
G | H | H1 | H2 | H3 | L | L1 | P | W | SW |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 20 | 36 | 22 | - | 10 | M6 | M5 | 7.5 | 4.15 | M5 | 32 | 22 | - | 7.25 | 5 | 10 | 10 | 6 | 9 |
| 25 | 41 | 26 | - | 12 | M6 | M5 | 7.5 | 4.15 | M5 | 33 | 23 | - | 7.25 | 5 | 10 | 10 | 6 | 10 |
| 32 | 45 | 32.5 | 50 | 16 | M8 | M6 | 9 | 5.1 | 1/8'' | 33 | 26 | 14 | 9 | 6 | 12 | 12 | 7 | 13 |
| 40 | 54 | 38 | 60 | 16 | M8 | M6 | 9 | 5.1 | 1/8'' | 39 | 31 | 15 | 11 | 6 | 12 | 12 | 7 | 13 |
| 50 | 64.5 | 46.5 | 70 | 20 | M10 | M8 | 11 | 6.7 | 1/8'' | 40.5 | 33 | 19 | 11.5 | 7 | 16 | 16 | 8 | 17 |
| 63 | 77.5 | 56.5 | 83 | 20 | M10 | M8 | 11 | 6.7 | 1/8'' | 46 | 35 | 19 | 12 | 7 | 16 | 16 | 8 | 17 |
| 80 | 96.5 | 72 | 102 | 25 | M12 | M10 | 13.5 | 8.6 | 1/8'' | 53.5 | 42 | 25 | 13.5 | 9 | 16 | 20 | 10 | 22 |
| 100 | 115 | 89 | 124 | 30 | M12 | M10 | 13.5 | 8.6 | 1/4'' | 62.5 | 50 | 25 | 15.5 | 9 | 16 | 20 | 10 | 27 |
KS-A Ø32 Serisi Çift Etkili Kısa Strok Manyetikli Pnömatik Silindir, dar alanlarda yüksek hassasiyetle çalışan otomasyon sistemleri için özel olarak tasarlanmış, kompakt yapılı bir pnömatik silindir modelidir. 32 mm piston çapı ve kısa strok yapısıyla bu ürün, yerden tasarruf sağlarken aynı zamanda hızlı ve dengeli hareket kabiliyeti sunar.
Çift etkili çalışma prensibiyle pnömatik silindir, hem ileri hem geri yönde basınçlı hava ile hareket ederek iki yönlü kuvvet oluşturur. Silindirin içerisindeki manyetik piston yapısı, harici sensörlerle birlikte kullanıldığında piston konumunun hassas biçimde algılanmasına olanak tanır. Bu özellik, özellikle otomatik pozisyonlama, dur-kalk mekanizmaları ve güvenlik kontrollü sistemlerde büyük avantaj sağlar.
KS-A Ø32 Serisi pnömatik silindir; endüstriyel montaj sistemleri, küçük ölçekli pres makineleri, paketleme hatları, robotik uygulamalar ve hızlı tepki gerektiren proseslerde yaygın olarak tercih edilir. Alüminyum gövdesi sayesinde hafif ve dayanıklı bir yapı sunarken, yüksek kaliteli conta sistemleri ile sızdırmazlık sağlanarak enerji verimliliği artırılır.
Pnömatik silindir ihtiyacında kısa strok, manyetik pozisyon kontrolü, yüksek hassasiyet ve minimum alan kullanımı ön planda olan projeler için bu model; montaj kolaylığı, düşük bakım gereksinimi ve uzun ömürlü performansıyla öne çıkar. ISO standartlarına uygun ölçüleri sayesinde sistem entegrasyon sürecini kolaylaştırır.
KS-A Ø32 Serisi pnömatik silindir, sınırlı alanlarda maksimum hassasiyet ve verimlilik sunan, kompakt ve profesyonel bir aktüatör çözümüdür.
