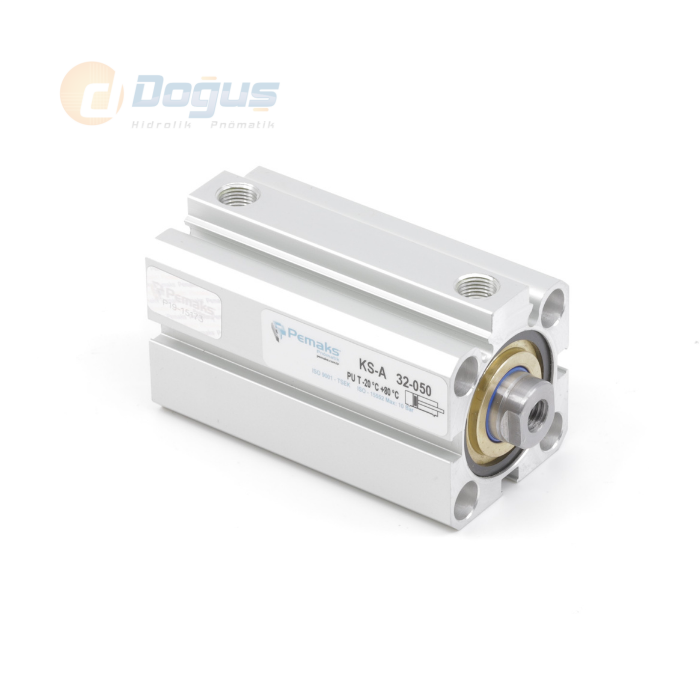

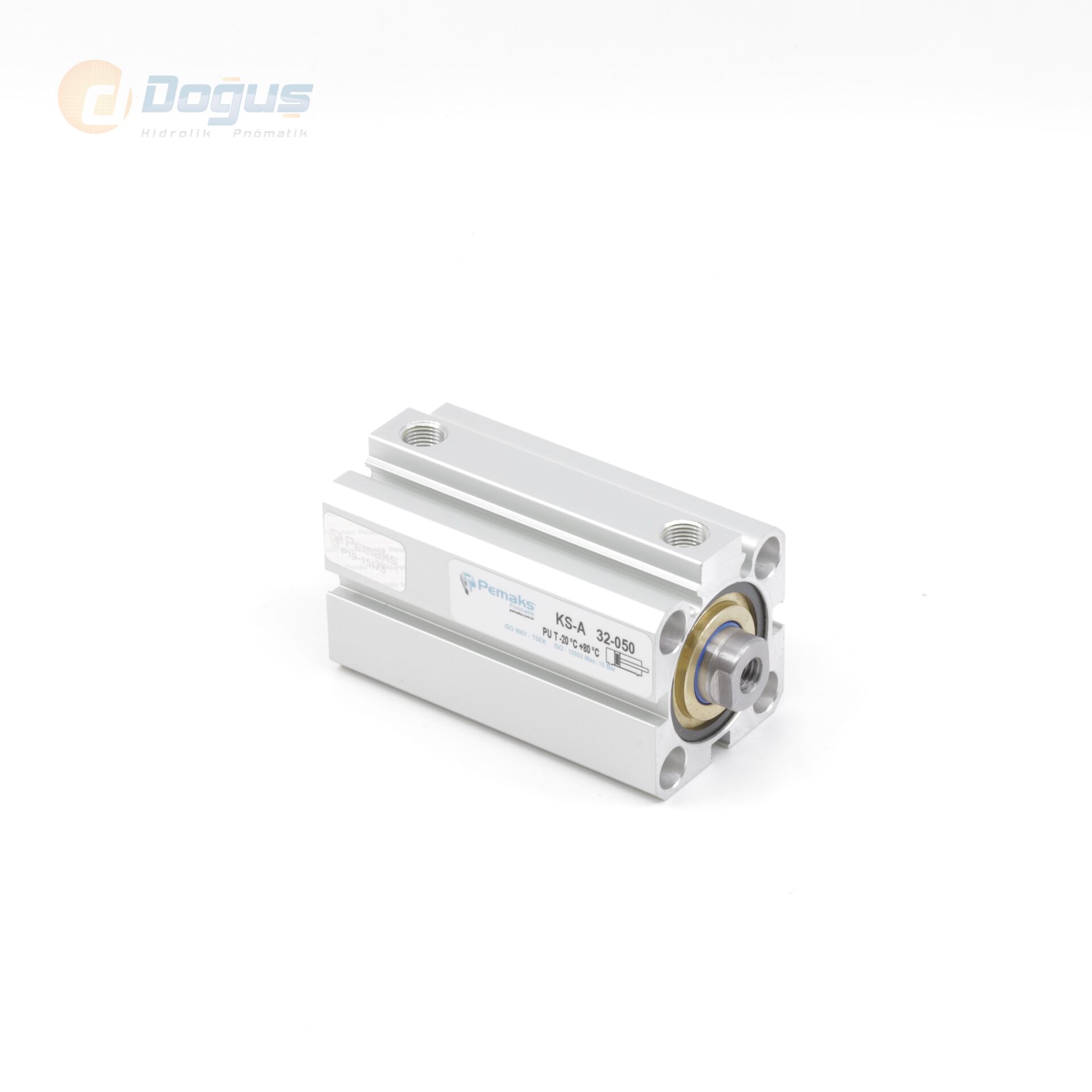

KS-A Ø25 Serisi - Çift Etkili Kısa Strok Manyetikli Pnömatik Silindir
| |||||||||||
 | |||||||||||
 | |||
| Silindir Ø mm | Mil Ø mm | İtme ve Çekme Kuvvetleri (6 bar) | |
|---|---|---|---|
| (mm) | (mm) | İtme Kuvveti (N) | Çekme Kuvveti (N) |
| 20 | 10 | 170 | 127 |
| 25 | 12 | 265 | 227 |
| 32 | 16 | 482 | 362 |
| 40 | 16 | 754 | 633 |
| 50 | 20 | 1178 | 990 |
| 63 | 20 | 1869 | 1682 |
| 80 | 25 | 3014 | 2721 |
| 100 | 30 | 4710 | 4286 |
| Silindir Ø mm | A | A1 | A2 | D Ø | D1 Ø | D2 Ø | D3 Ø | D4 Ø | G | H | H1 | H2 | H3 | L | L1 | P | W | SW |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 20 | 36 | 22 | - | 10 | M6 | M5 | 7.5 | 4.15 | M5 | 32 | 22 | - | 7.25 | 5 | 10 | 10 | 6 | 9 |
| 25 | 41 | 26 | - | 12 | M6 | M5 | 7.5 | 4.15 | M5 | 33 | 23 | - | 7.25 | 5 | 10 | 10 | 6 | 10 |
| 32 | 45 | 32.5 | 50 | 16 | M8 | M6 | 9 | 5.1 | 1/8'' | 33 | 26 | 14 | 9 | 6 | 12 | 12 | 7 | 13 |
| 40 | 54 | 38 | 60 | 16 | M8 | M6 | 9 | 5.1 | 1/8'' | 39 | 31 | 15 | 11 | 6 | 12 | 12 | 7 | 13 |
| 50 | 64.5 | 46.5 | 70 | 20 | M10 | M8 | 11 | 6.7 | 1/8'' | 40.5 | 33 | 19 | 11.5 | 7 | 16 | 16 | 8 | 17 |
| 63 | 77.5 | 56.5 | 83 | 20 | M10 | M8 | 11 | 6.7 | 1/8'' | 46 | 35 | 19 | 12 | 7 | 16 | 16 | 8 | 17 |
| 80 | 96.5 | 72 | 102 | 25 | M12 | M10 | 13.5 | 8.6 | 1/8'' | 53.5 | 42 | 25 | 13.5 | 9 | 16 | 20 | 10 | 22 |
| 100 | 115 | 89 | 124 | 30 | M12 | M10 | 13.5 | 8.6 | 1/4'' | 62.5 | 50 | 25 | 15.5 | 9 | 16 | 20 | 10 | 27 |
KS-A Ø25 Serisi Çift Etkili Kısa Strok Manyetikli Pnömatik Silindir, kompakt boyutları ve hassas hareket kabiliyetiyle öne çıkan özel bir pnömatik silindir modelidir. 25 mm piston çapına sahip bu ürün, küçük alanlarda yüksek hassasiyetle çalışması gereken otomasyon sistemleri için geliştirilmiştir. Kısa strok özelliği sayesinde hızlı tepki süresi sağlar ve sistemlerin çevrim süresini kısaltır.
Çift etkili yapısıyla bu pnömatik silindir, ileri ve geri yönde basınçlı hava ile çalışarak her iki yönde kuvvet üretir. Bu sayede dengeli, kararlı ve tekrarlanabilir bir hareket sağlanır. İçerisinde bulunan manyetik piston yapısı, harici sensörlerle birlikte çalışarak piston pozisyonunun izlenmesini mümkün kılar. Bu özellik, konum takibi gereken otomasyon süreçlerinde büyük avantaj sunar.
KS-A Ø25 Serisi pnömatik silindir; küçük montaj hatları, test sistemleri, ölçüm cihazları, mini pres makineleri, hızlı dur-kalk mekanizmaları ve laboratuvar otomasyon sistemleri gibi birçok farklı endüstriyel uygulama alanında tercih edilir. Hafif alüminyum gövdesi sayesinde montaj kolaylığı sunar ve korozyona karşı yüksek dirençlidir. Ayrıca yüksek kaliteli conta sistemiyle hava sızdırmazlığı sağlanır ve enerji kayıpları önlenir.
Pnömatik silindir tercihinde kısa strok, düşük hacim, manyetik konum algılama ve hassasiyet kriterlerini bir arada arayan kullanıcılar için KS-A Ø25 Serisi, kompaktlığı ve verimliliğiyle dikkat çeken güçlü bir çözümdür. ISO standartlarına uygun bağlantı ölçüleriyle sistem entegrasyonu kolay ve hızlıdır.
KS-A Ø25 Serisi pnömatik silindir, hassas konum kontrolü gerektiren dar alan uygulamalarında maksimum performans sunan güvenilir bir endüstriyel aktüatördür.
