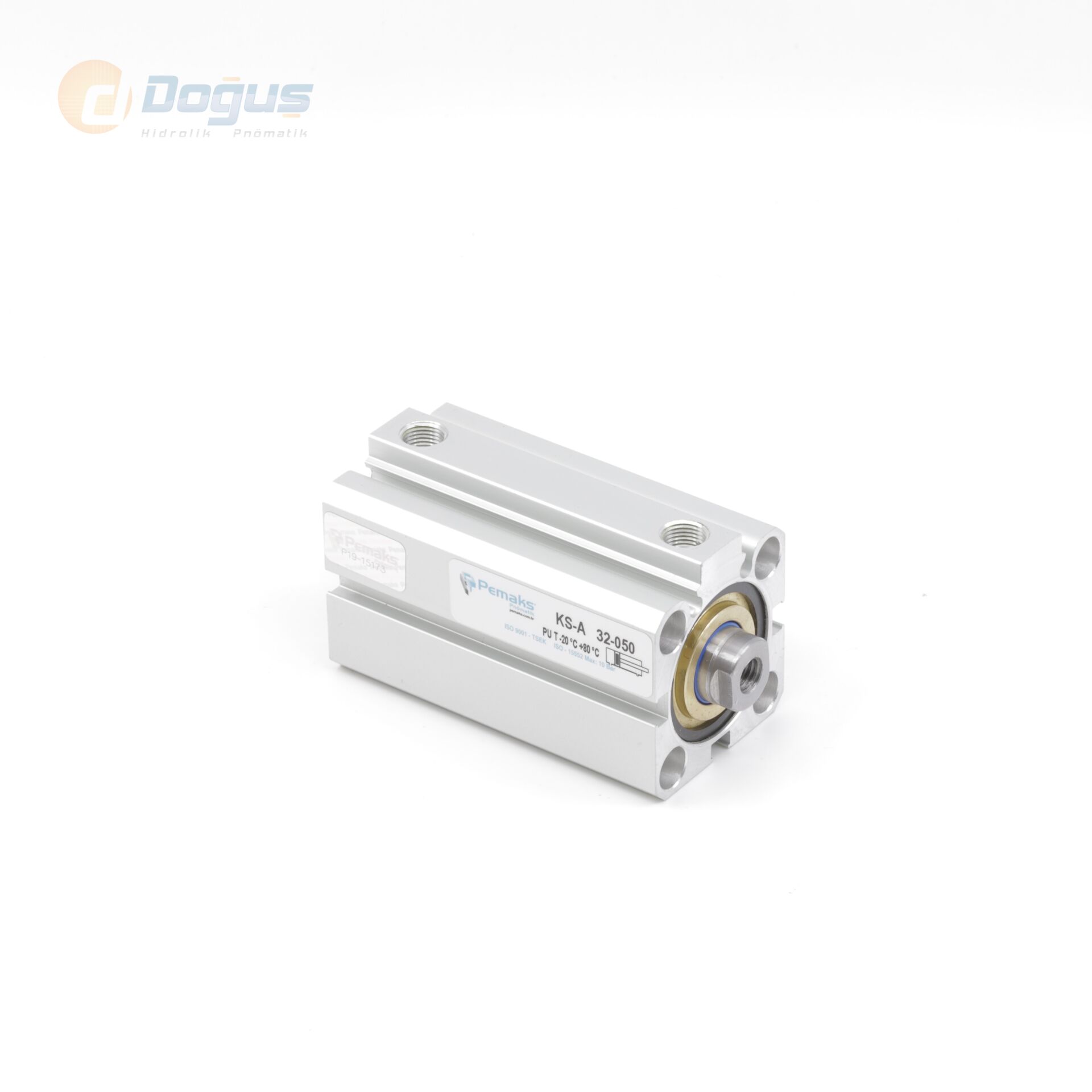

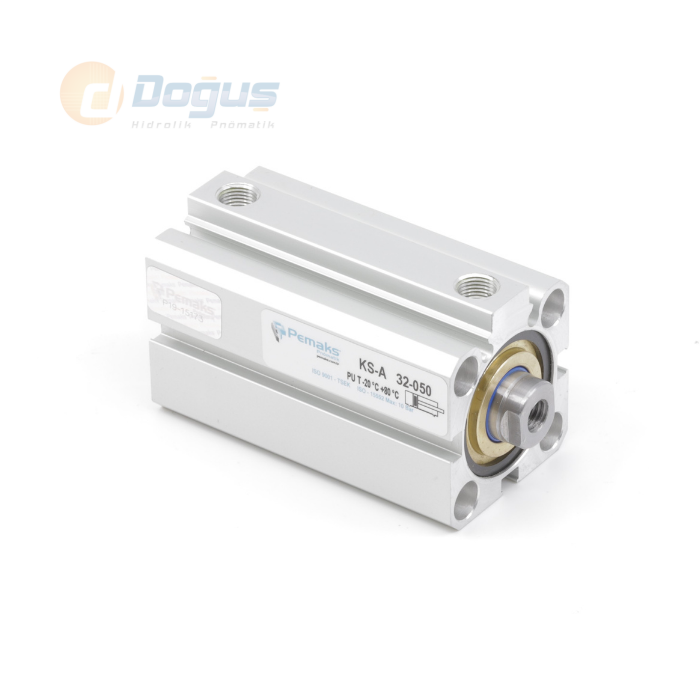

KS-A Ø20 Serisi - Çift Etkili Kısa Strok Manyetikli Pnömatik Silindir
|
|||||||||||
 |
|||||||||||
 |
|||
| Silindir Ø mm | Mil Ø mm | İtme ve Çekme Kuvvetleri (6 bar) | |
|---|---|---|---|
| (mm) | (mm) | İtme Kuvveti (N) | Çekme Kuvveti (N) |
| 20 | 10 | 170 | 127 |
| 25 | 12 | 265 | 227 |
| 32 | 16 | 482 | 362 |
| 40 | 16 | 754 | 633 |
| 50 | 20 | 1178 | 990 |
| 63 | 20 | 1869 | 1682 |
| 80 | 25 | 3014 | 2721 |
| 100 | 30 | 4710 | 4286 |
| Silindir Ø mm |
A | A1 | A2 | D Ø |
D1 Ø |
D2 Ø |
D3 Ø |
D4 Ø |
G | H | H1 | H2 | H3 | L | L1 | P | W | SW |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 20 | 36 | 22 | - | 10 | M6 | M5 | 7.5 | 4.15 | M5 | 32 | 22 | - | 7.25 | 5 | 10 | 10 | 6 | 9 |
| 25 | 41 | 26 | - | 12 | M6 | M5 | 7.5 | 4.15 | M5 | 33 | 23 | - | 7.25 | 5 | 10 | 10 | 6 | 10 |
| 32 | 45 | 32.5 | 50 | 16 | M8 | M6 | 9 | 5.1 | 1/8'' | 33 | 26 | 14 | 9 | 6 | 12 | 12 | 7 | 13 |
| 40 | 54 | 38 | 60 | 16 | M8 | M6 | 9 | 5.1 | 1/8'' | 39 | 31 | 15 | 11 | 6 | 12 | 12 | 7 | 13 |
| 50 | 64.5 | 46.5 | 70 | 20 | M10 | M8 | 11 | 6.7 | 1/8'' | 40.5 | 33 | 19 | 11.5 | 7 | 16 | 16 | 8 | 17 |
| 63 | 77.5 | 56.5 | 83 | 20 | M10 | M8 | 11 | 6.7 | 1/8'' | 46 | 35 | 19 | 12 | 7 | 16 | 16 | 8 | 17 |
| 80 | 96.5 | 72 | 102 | 25 | M12 | M10 | 13.5 | 8.6 | 1/8'' | 53.5 | 42 | 25 | 13.5 | 9 | 16 | 20 | 10 | 22 |
| 100 | 115 | 89 | 124 | 30 | M12 | M10 | 13.5 | 8.6 | 1/4'' | 62.5 | 50 | 25 | 15.5 | 9 | 16 | 20 | 10 | 27 |
KS-A Ø20 Serisi Çift Etkili Kısa Strok Manyetikli Pnömatik Silindir, dar alanlarda çalışan sistemler için özel olarak tasarlanmış kompakt ve verimli bir pnömatik silindir çözümüdür. 20 mm piston çapına sahip bu model, özellikle kısa strok mesafelerinde hızlı, tekrarlanabilir ve hassas hareket gerektiren uygulamalarda kullanılır. Endüstriyel otomasyon, ambalaj makineleri, hassas montaj hatları ve medikal cihazlar gibi birçok alanda güvenle tercih edilmektedir.
Çift etkili yapısı sayesinde pnömatik silindir, pistonun her iki yönlü hareketini doğrudan hava basıncıyla sağlar. Bu sayede kuvvet dengesi korunur ve hızlı tepki süreleri elde edilir. Entegre manyetik piston, harici sensörlerle birlikte kullanıldığında pozisyon takibine olanak tanır. Bu özellik, otomasyon sistemlerinde kontrol ve güvenlik açısından büyük avantaj sağlar.
Kısa strok tasarımı sayesinde silindir gövdesi minimum uzunlukta tutulmuş, böylece dar montaj alanlarında bile verimli çalışma sağlanmıştır. ISO 15524 montaj standartlarına uygun üretilmiş bu pnömatik silindir, mevcut sistemlere kolayca entegre edilebilir. Gövdesi yüksek kaliteli alüminyumdan üretilmiş olup hafifliği ile sistem üzerindeki yükü azaltırken, aynı zamanda uzun ömürlü ve korozyona karşı dayanıklıdır.
KS-A Ø20 Serisi pnömatik silindir, iç yapısında kullanılan sızdırmazlık elemanları sayesinde hava kaçağını minimumda tutar ve enerji verimliliğini artırır. Kompakt tasarımı, hassas hareket kabiliyeti ve manyetik piston yapısıyla bu pnömatik silindir, sınırlı alanlarda çalışan ve yüksek kontrol gerektiren sistemlerde ideal çözümdür.
