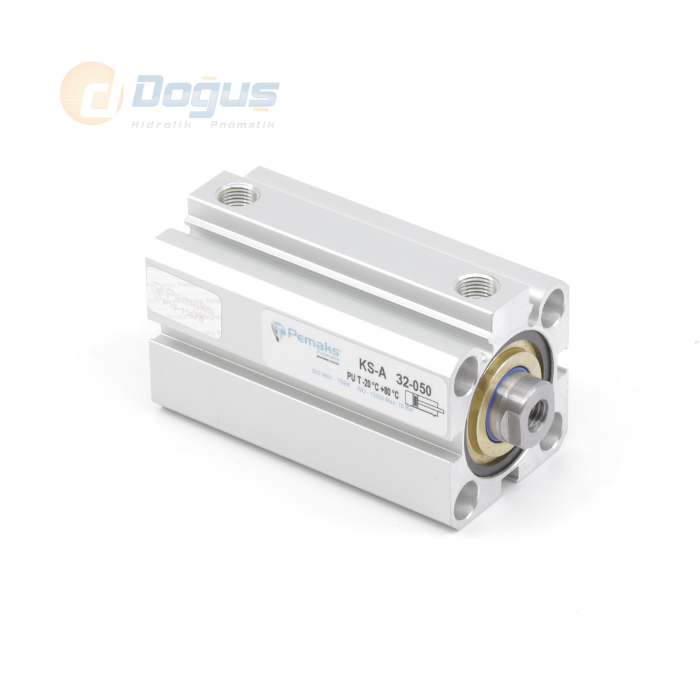

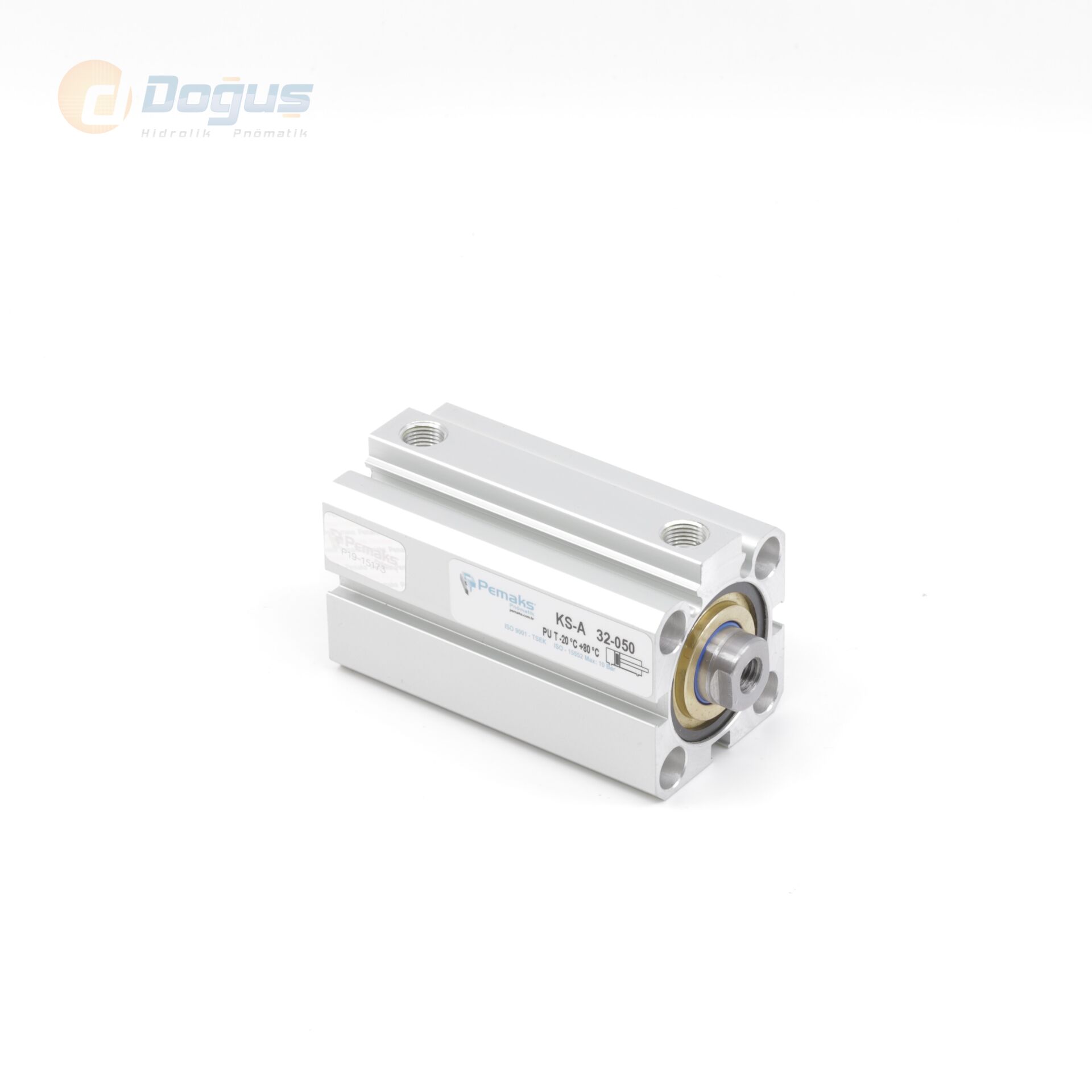

KS-A Ø100 Serisi - Çift Etkili Kısa Strok Manyetikli Pnömatik Silindir
|
|||||||||||
 |
|||||||||||
 |
|||
| Silindir Ø mm | Mil Ø mm | İtme ve Çekme Kuvvetleri (6 bar) | |
|---|---|---|---|
| (mm) | (mm) | İtme Kuvveti (N) | Çekme Kuvveti (N) |
| 20 | 10 | 170 | 127 |
| 25 | 12 | 265 | 227 |
| 32 | 16 | 482 | 362 |
| 40 | 16 | 754 | 633 |
| 50 | 20 | 1178 | 990 |
| 63 | 20 | 1869 | 1682 |
| 80 | 25 | 3014 | 2721 |
| 100 | 30 | 4710 | 4286 |
| Silindir Ø mm |
A | A1 | A2 | D Ø |
D1 Ø |
D2 Ø |
D3 Ø |
D4 Ø |
G | H | H1 | H2 | H3 | L | L1 | P | W | SW |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 20 | 36 | 22 | - | 10 | M6 | M5 | 7.5 | 4.15 | M5 | 32 | 22 | - | 7.25 | 5 | 10 | 10 | 6 | 9 |
| 25 | 41 | 26 | - | 12 | M6 | M5 | 7.5 | 4.15 | M5 | 33 | 23 | - | 7.25 | 5 | 10 | 10 | 6 | 10 |
| 32 | 45 | 32.5 | 50 | 16 | M8 | M6 | 9 | 5.1 | 1/8'' | 33 | 26 | 14 | 9 | 6 | 12 | 12 | 7 | 13 |
| 40 | 54 | 38 | 60 | 16 | M8 | M6 | 9 | 5.1 | 1/8'' | 39 | 31 | 15 | 11 | 6 | 12 | 12 | 7 | 13 |
| 50 | 64.5 | 46.5 | 70 | 20 | M10 | M8 | 11 | 6.7 | 1/8'' | 40.5 | 33 | 19 | 11.5 | 7 | 16 | 16 | 8 | 17 |
| 63 | 77.5 | 56.5 | 83 | 20 | M10 | M8 | 11 | 6.7 | 1/8'' | 46 | 35 | 19 | 12 | 7 | 16 | 16 | 8 | 17 |
| 80 | 96.5 | 72 | 102 | 25 | M12 | M10 | 13.5 | 8.6 | 1/8'' | 53.5 | 42 | 25 | 13.5 | 9 | 16 | 20 | 10 | 22 |
| 100 | 115 | 89 | 124 | 30 | M12 | M10 | 13.5 | 8.6 | 1/4'' | 62.5 | 50 | 25 | 15.5 | 9 | 16 | 20 | 10 | 27 |
KS-A Ø100 Serisi Çift Etkili Kısa Strok Manyetikli Pnömatik Silindir, kısa strok hareket gerektiren uygulamalarda maksimum kuvvet ve kontrol sağlamak üzere tasarlanmış dayanıklı bir pnömatik silindir modelidir. 100 mm piston çapına sahip bu silindir, sınırlı alanlarda yüksek itme/çekme kuvveti sağlamak için idealdir. Çift etkili yapısıyla hem ileri hem geri yönde hava basıncıyla çalışarak dengeli ve tekrarlanabilir bir hareket sunar.
Bu pnömatik silindir, entegre manyetik piston özelliği sayesinde harici sensörlerle pozisyon takibi yapılmasına olanak tanır. Bu özellik, otomasyon sistemlerinde hassas konum kontrolü isteyen uygulamalarda büyük avantaj sağlar. Ayrıca kısa strok yapısı sayesinde yüksek hızda çalışma imkânı sunarken, kompakt tasarımıyla yer tasarrufu sağlar.
KS-A Ø100 Serisi pnömatik silindir; ambalaj makineleri, kalıp sistemleri, otomatik kapak sistemleri, malzeme sıkıştırma ve dur-kalk kontrollü hatlar gibi birçok endüstriyel alanda kullanılır. Gövde yapısı yüksek kaliteli alüminyumdan üretilmiş olup, darbeye ve korozyona karşı dayanıklıdır. Yüksek performanslı conta sistemi sayesinde hava kaçağı minimize edilir, sistem verimliliği artırılır.
Pnömatik silindir tercihinde kısa strok, manyetik özellik ve yüksek itme gücü gibi kriterleri arayan mühendisler için bu model; performans, kompaktlık ve entegrasyon kolaylığı bakımından ideal bir çözümdür. Montaj ölçüleri ISO standartlarına uygundur ve sistemlere hızlıca entegre edilebilir.
KS-A Ø100 Serisi pnömatik silindir, kısa hareket aralığında yüksek güç, hassas kontrol ve pozisyon izleme ihtiyaçlarını bir araya getiren profesyonel bir endüstriyel aktüatördür.
