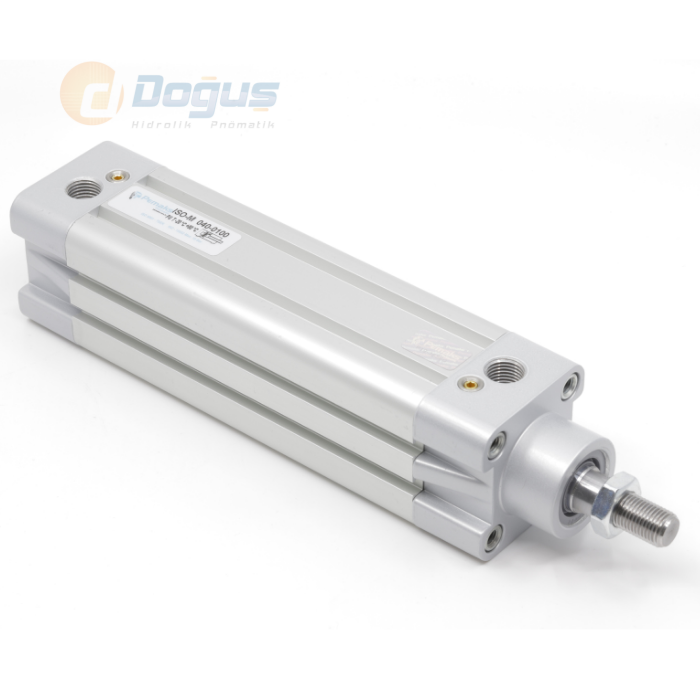

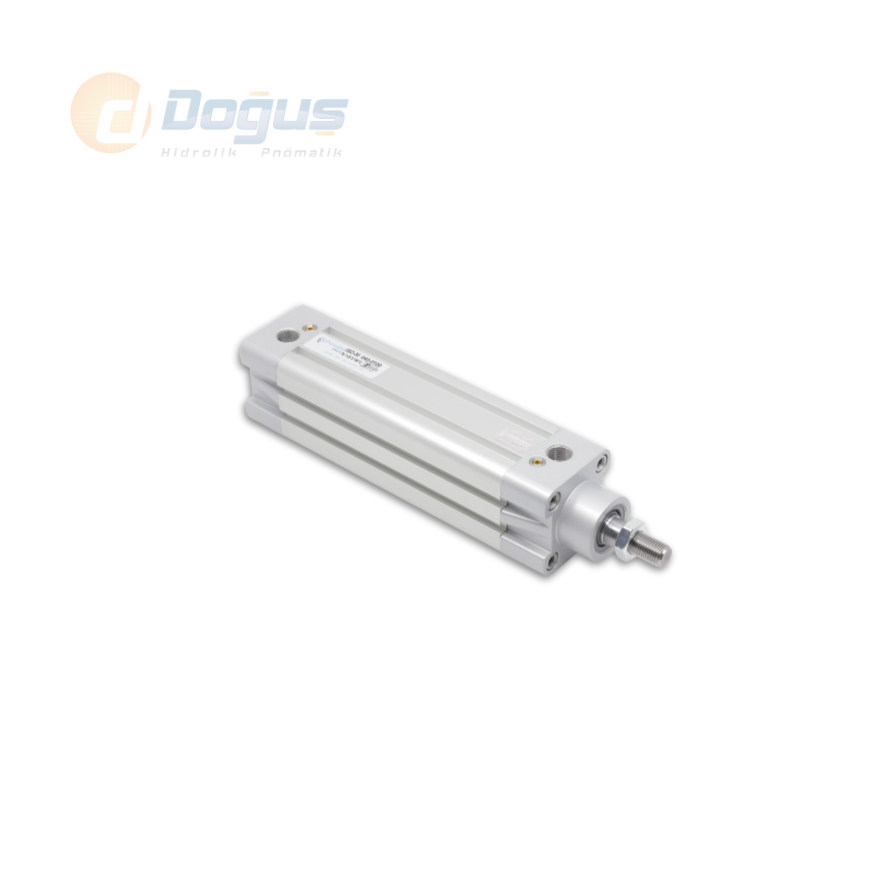

ISO-M Ø80 Serisi - Çift Etkili Yastıklamalı Manyetik Pnömatik Silindir
| SİLİNDİR Ø | MİL Ø | İTME ve ÇEKME KUVVETLERİ (6Bar) | |
|---|---|---|---|
| (mm) | (mm) | İtme Kuvveti (N) | Çekme Kuvveti (N) |
| 32 | 12 | 482 | 415 |
| 40 | 16 | 754 | 633 |
| 50 | 20 | 1178 | 990 |
| 63 | 20 | 1870 | 1682 |
| 80 | 25 | 3016 | 2721 |
| 100 | 25 | 4712 | 4418 |
| 125 | 32 | 7363 | 6881 |
| Çalışma Akışkanı : | Filtrelenmiş ve yağlanmış, yada filtrelenmiş ve yağsız hava |
| Çalışma Sıcaklık Derecesi : | Poliüretan (PU) : -20° C......+80° C Viton (FKM) :-30° C......+150° C |
| Max. Çalışma Basıncı : |
10 Bar |
| Silindir Ø mm |
A | B | B1 | D Ø |
D1 | D3 Ø |
D4 | D5 | D6 Ø |
D7 | L0 | L1 | L2 | L3 | L4 | L10 | L11 | SW | * |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 32 | 30 | 22 | 32.5 | 12 | M10x1.25 | 30 | 59 | 45 | 46 | M6 | 116 | 94 | 18 | 4 | 25 | 120 | 146 | 10 | G1/8'' |
| 40 | 34 | 24 | 38 | 16 | M12x1.25 | 35 | 70.2 | 54 | 53.7 | M6 | 129 | 105 | 20 | 4 | 27 | 135 | 165 | 13 | G1/4'' |
| 50 | 41 | 32 | 46.5 | 20 | M16x1.5 | 40 | 84.2 | 65 | 65.7 | M8 | 138 | 106 | 28 | 4 | 29.5 | 143 | 180 | 17 | G1/4'' |
| 63 | 42 | 32 | 56.5 | 20 | M16x1.5 | 45 | 99.5 | 76 | 80 | M8 | 152 | 121 | 27 | 4 | 34.5 | 158 | 195 | 17 | G3/8'' |
| 80 | 52 | 40 | 72 | 25 | M20x1.5 | 45 | 123.8 | 94 | 101.8 | M10 | 167 | 128 | 34 | 4 | 35 | 174 | 220 | 22 | G3/8'' |
| 100 | 52.5 | 40 | 89 | 25 | M20x1.5 | 55 | 148.8 | 112 | 125.9 | M10 | 182.5 | 138 | 38.5 | 4 | 38 | 189 | 240 | 22 | G1/2'' |
| 125 | 73 | 54 | 110 | 32 | M27x2 | 60 | 179.5 | 134 | 155.5 | M12 | 213 | 160 | 46 | 6 | 44 | 225 | 290 | 27 | G1/2'' |
ISO-M Ø80 Serisi Çift Etkili Yastıklamalı Manyetik Pnömatik Silindir, orta seviyede kuvvet gerektiren endüstriyel uygulamalarda güvenilirlik, hassasiyet ve enerji verimliliğini bir araya getirir. 80 mm piston çapına sahip bu pnömatik silindir, hem ileri hem geri yönde çalışabilen çift etkili yapısıyla dengeli ve kontrollü bir hareket sağlar. Bu yapı, özellikle otomasyon sistemlerinde tekrarlanabilirlik ve pozisyon hassasiyetinin önemli olduğu senaryolarda büyük avantaj sunar.
Manyetik piston özelliği sayesinde silindirin strok içerisindeki konumu harici sensörler aracılığıyla anlık olarak izlenebilir. Bu, otomasyon sistemlerinde geri bildirimli kontrol olanağı sağlayarak sürecin daha verimli ve güvenli çalışmasını destekler. Yastıklamalı tasarımı ise strok sonunda oluşabilecek darbeleri absorbe ederek hem pnömatik silindirin hem de bağlantılı sistem bileşenlerinin ömrünü uzatır.
ISO-M Ø80 Serisi pnömatik silindir; gıda işleme makineleri, otomatik kapak sistemleri, montaj hatları, ambalaj makineleri ve genel endüstriyel otomasyon uygulamalarında yaygın olarak kullanılır. Gövdesi yüksek mukavemetli alüminyum ya da çelik malzemeden imal edilmiştir. Kaliteli sızdırmazlık elemanları sayesinde sistemde hava kaçağı minimize edilir ve enerji verimliliği artırılır.
Montaj ölçüleri ISO 15552 standardına uygun olan bu pnömatik silindir, mevcut ekipmanlarla kolay entegrasyon sağlar. Kompakt yapısı, manyetik izleme kabiliyeti ve yastıklamalı yapısıyla ISO-M Ø80 Serisi pnömatik silindir, orta güç gerektiren tüm endüstriyel senaryolarda akıllı bir tercih sunar.
