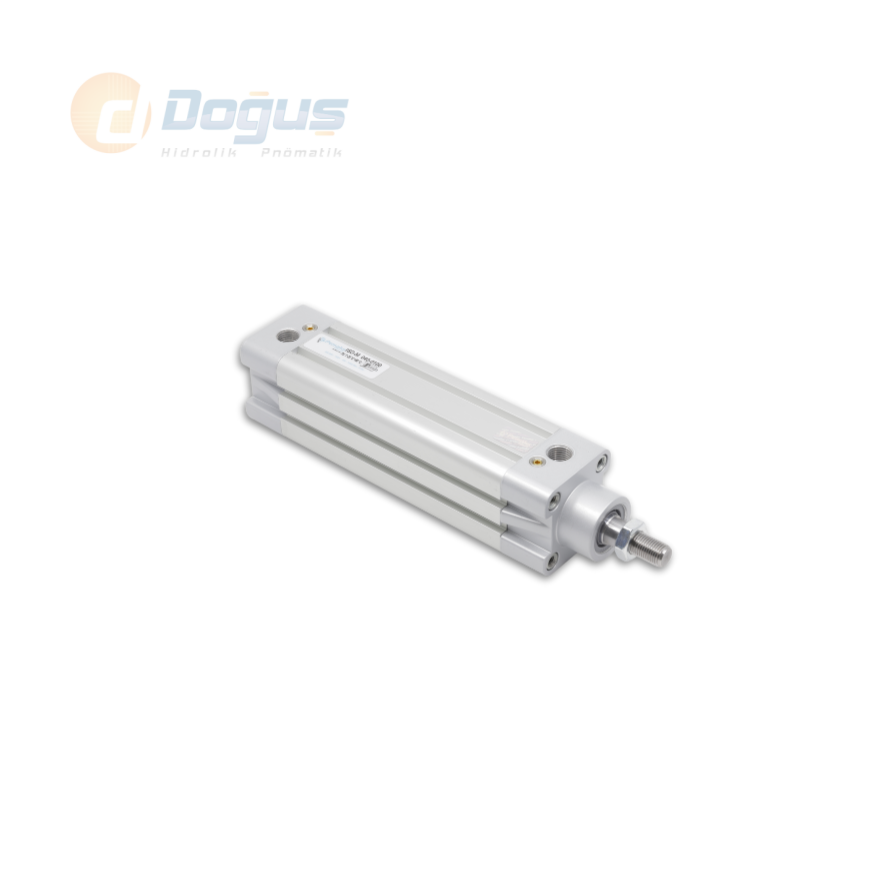

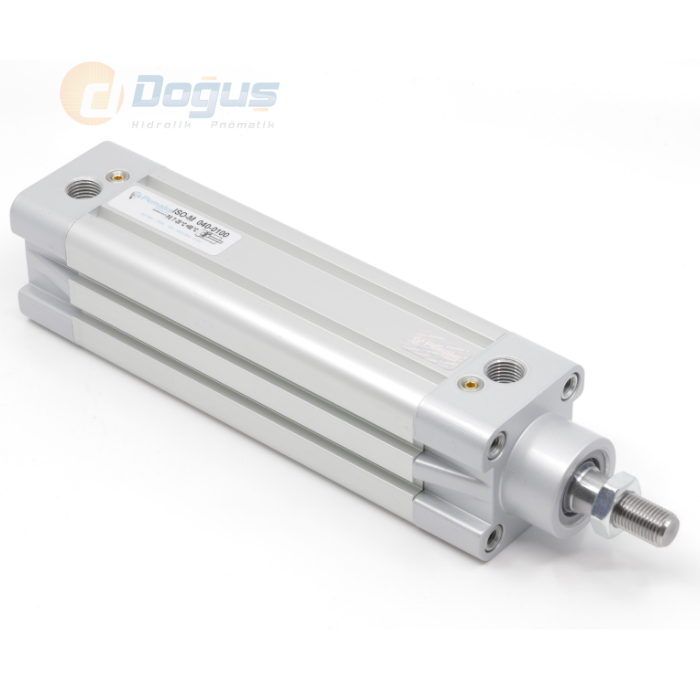

ISO-M Ø63 Serisi - Çift Etkili Yastıklamalı Manyetik Pnömatik Silindir
| SİLİNDİR Ø | MİL Ø | İTME ve ÇEKME KUVVETLERİ (6Bar) | |
|---|---|---|---|
| (mm) | (mm) | İtme Kuvveti (N) | Çekme Kuvveti (N) |
| 32 | 12 | 482 | 415 |
| 40 | 16 | 754 | 633 |
| 50 | 20 | 1178 | 990 |
| 63 | 20 | 1870 | 1682 |
| 80 | 25 | 3016 | 2721 |
| 100 | 25 | 4712 | 4418 |
| 125 | 32 | 7363 | 6881 |
| Çalışma Akışkanı : | Filtrelenmiş ve yağlanmış, yada filtrelenmiş ve yağsız hava |
| Çalışma Sıcaklık Derecesi : | Poliüretan (PU) : -20° C......+80° C Viton (FKM) :-30° C......+150° C |
| Max. Çalışma Basıncı : | 10 Bar |
| Silindir Ø mm | A | B | B1 | D Ø | D1 | D3 Ø | D4 | D5 | D6 Ø | D7 | L0 | L1 | L2 | L3 | L4 | L10 | L11 | SW | * |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 32 | 30 | 22 | 32.5 | 12 | M10x1.25 | 30 | 59 | 45 | 46 | M6 | 116 | 94 | 18 | 4 | 25 | 120 | 146 | 10 | G1/8'' |
| 40 | 34 | 24 | 38 | 16 | M12x1.25 | 35 | 70.2 | 54 | 53.7 | M6 | 129 | 105 | 20 | 4 | 27 | 135 | 165 | 13 | G1/4'' |
| 50 | 41 | 32 | 46.5 | 20 | M16x1.5 | 40 | 84.2 | 65 | 65.7 | M8 | 138 | 106 | 28 | 4 | 29.5 | 143 | 180 | 17 | G1/4'' |
| 63 | 42 | 32 | 56.5 | 20 | M16x1.5 | 45 | 99.5 | 76 | 80 | M8 | 152 | 121 | 27 | 4 | 34.5 | 158 | 195 | 17 | G3/8'' |
| 80 | 52 | 40 | 72 | 25 | M20x1.5 | 45 | 123.8 | 94 | 101.8 | M10 | 167 | 128 | 34 | 4 | 35 | 174 | 220 | 22 | G3/8'' |
| 100 | 52.5 | 40 | 89 | 25 | M20x1.5 | 55 | 148.8 | 112 | 125.9 | M10 | 182.5 | 138 | 38.5 | 4 | 38 | 189 | 240 | 22 | G1/2'' |
| 125 | 73 | 54 | 110 | 32 | M27x2 | 60 | 179.5 | 134 | 155.5 | M12 | 213 | 160 | 46 | 6 | 44 | 225 | 290 | 27 | G1/2'' |
ISO-M Ø63 Serisi Çift Etkili Yastıklamalı Manyetik Pnömatik Silindir, otomasyon ve üretim sistemlerinde hem güçlü itme/çekme kuvveti hem de hassas konum kontrolü sunan yüksek verimli bir pnömatik silindir modelidir. 63 mm piston çapıyla orta ölçekli kuvvet ihtiyaçlarını karşılayan bu ürün, entegre manyetik piston yapısı sayesinde harici sensörlerle konum takibi yapılmasına olanak tanır. Bu sayede üretim hatlarında, montaj istasyonlarında ve taşıma sistemlerinde güvenli ve kontrol edilebilir bir hareket sağlar.
Çift etkili pnömatik silindir tasarımı, silindirin hem ileri hem geri yönde hava basıncıyla çalışmasını mümkün kılar. Bu özellik, sistemdeki hareketin dengeli olmasını sağlar ve tek yönlü yayı olan sistemlere göre daha stabil bir kontrol sunar. Ayrıca ürünün yastıklamalı uç tasarımı, strok sonunda oluşan ani duruşlardan kaynaklı darbe ve titreşimleri absorbe eder. Bu da hem pnömatik silindirin hem de bağlı sistemlerin ömrünü uzatır.
ISO-M Ø63 Serisi pnömatik silindir; paketleme makineleri, otomotiv montaj hatları, otomatik kapak sistemleri, gıda işleme makineleri ve genel endüstriyel otomasyon çözümlerinde yaygın olarak tercih edilir. Yüksek kaliteli gövde malzemesi (alüminyum veya çelik) ile zorlu ortamlara dayanıklıdır. Sızdırmazlık elemanları üstün performans gösterir, hava kaçağını önler ve sistemin enerji verimliliğini artırır.
ISO 15552 montaj standartlarına uygun olarak üretilen bu pnömatik silindir, mevcut sistemlere kolayca entegre edilebilir. Kompakt boyutuna rağmen güçlü performansı ve hassas hareket kabiliyeti sayesinde ISO-M Ø63 Serisi pnömatik silindir, orta ölçekli sistemlerde ideal çözümler sunar.
