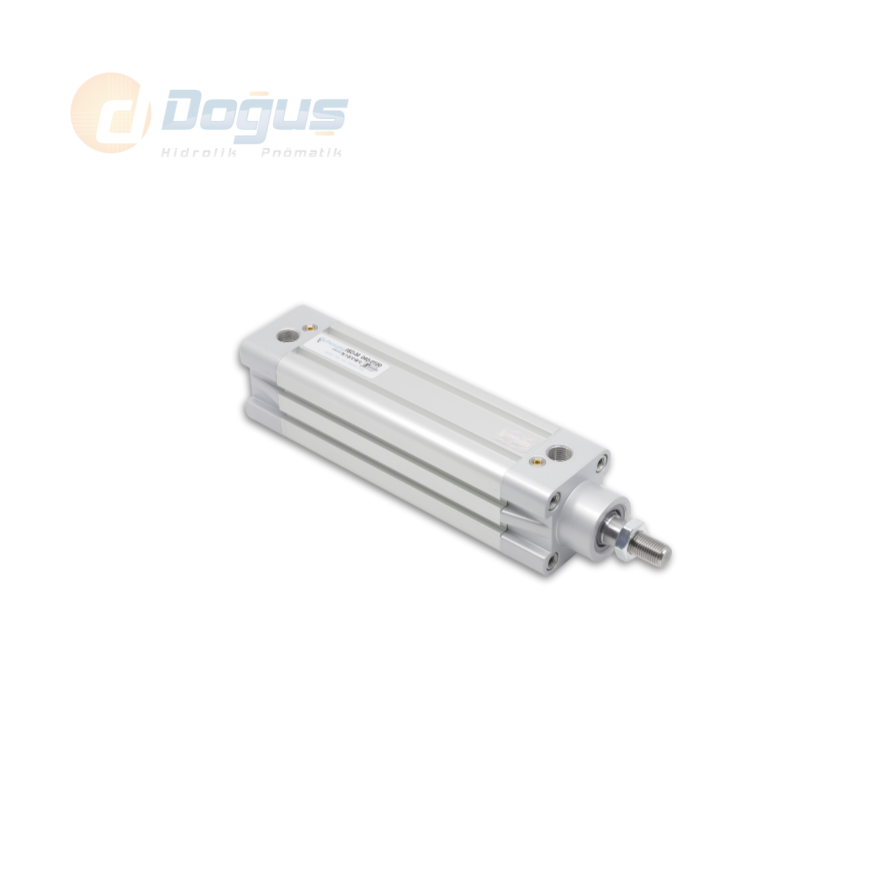

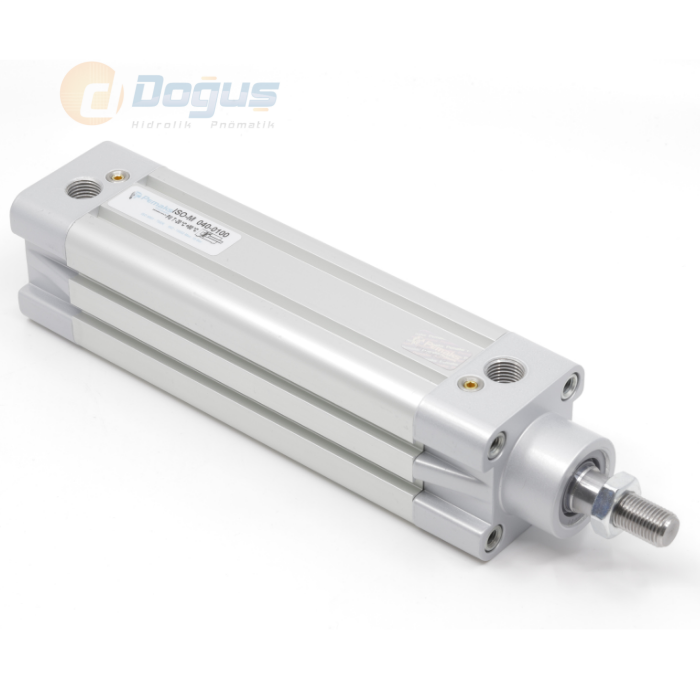

ISO-M Ø50 Serisi - Çift Etkili Yastıklamalı Manyetik Pnömatik Silindir
| SİLİNDİR Ø | MİL Ø | İTME ve ÇEKME KUVVETLERİ (6Bar) | |
|---|---|---|---|
| (mm) | (mm) | İtme Kuvveti (N) | Çekme Kuvveti (N) |
| 32 | 12 | 482 | 415 |
| 40 | 16 | 754 | 633 |
| 50 | 20 | 1178 | 990 |
| 63 | 20 | 1870 | 1682 |
| 80 | 25 | 3016 | 2721 |
| 100 | 25 | 4712 | 4418 |
| 125 | 32 | 7363 | 6881 |
| Çalışma Akışkanı : | Filtrelenmiş ve yağlanmış, yada filtrelenmiş ve yağsız hava |
| Çalışma Sıcaklık Derecesi : | Poliüretan (PU) : -20° C......+80° C Viton (FKM) :-30° C......+150° C |
| Max. Çalışma Basıncı : | 10 Bar |
| Silindir Ø mm | A | B | B1 | D Ø | D1 | D3 Ø | D4 | D5 | D6 Ø | D7 | L0 | L1 | L2 | L3 | L4 | L10 | L11 | SW | * |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 32 | 30 | 22 | 32.5 | 12 | M10x1.25 | 30 | 59 | 45 | 46 | M6 | 116 | 94 | 18 | 4 | 25 | 120 | 146 | 10 | G1/8'' |
| 40 | 34 | 24 | 38 | 16 | M12x1.25 | 35 | 70.2 | 54 | 53.7 | M6 | 129 | 105 | 20 | 4 | 27 | 135 | 165 | 13 | G1/4'' |
| 50 | 41 | 32 | 46.5 | 20 | M16x1.5 | 40 | 84.2 | 65 | 65.7 | M8 | 138 | 106 | 28 | 4 | 29.5 | 143 | 180 | 17 | G1/4'' |
| 63 | 42 | 32 | 56.5 | 20 | M16x1.5 | 45 | 99.5 | 76 | 80 | M8 | 152 | 121 | 27 | 4 | 34.5 | 158 | 195 | 17 | G3/8'' |
| 80 | 52 | 40 | 72 | 25 | M20x1.5 | 45 | 123.8 | 94 | 101.8 | M10 | 167 | 128 | 34 | 4 | 35 | 174 | 220 | 22 | G3/8'' |
| 100 | 52.5 | 40 | 89 | 25 | M20x1.5 | 55 | 148.8 | 112 | 125.9 | M10 | 182.5 | 138 | 38.5 | 4 | 38 | 189 | 240 | 22 | G1/2'' |
| 125 | 73 | 54 | 110 | 32 | M27x2 | 60 | 179.5 | 134 | 155.5 | M12 | 213 | 160 | 46 | 6 | 44 | 225 | 290 | 27 | G1/2'' |
ISO-M Ø50 Serisi Çift Etkili Yastıklamalı Manyetik Pnömatik Silindir, kompakt tasarımıyla yer tasarrufu sağlayan, ancak performanstan ödün vermeyen bir pnömatik silindir çözümüdür. 50 mm piston çapına sahip bu model, orta seviyede kuvvet gereksinimi bulunan otomasyon sistemleri için ideal tercihlerden biridir. Özellikle montaj hatları, taşıma sistemleri ve pozisyon kontrollü üretim makinelerinde etkin biçimde kullanılır.
Bu pnömatik silindir, çift etkili yapısı sayesinde hem ileri hem geri yönde basınçlı hava ile çalışır. Bu çift yönlü kuvvet üretimi, sistemin daha stabil ve kontrollü hareket etmesini sağlar. Entegre manyetik piston özelliği, harici sensörler aracılığıyla konum takibi yapılmasına olanak tanır. Bu özellik, pozisyon geri bildiriminin kritik olduğu otomasyon sistemlerinde büyük avantaj sunar.
Yastıklamalı uç tasarımı, silindirin strok sonunda ani duruşlar nedeniyle oluşabilecek darbe ve sarsıntıyı sönümleyerek hem pnömatik silindirin hem de bağlı ekipmanların ömrünü artırır. Ayrıca daha sessiz ve titreşimsiz bir çalışma sağlar. Gövdesi yüksek dayanımlı alüminyum veya çelikten üretilmiş olup, endüstriyel ortamlara karşı dirençlidir. Kaliteli sızdırmazlık elemanları hava kaçağını minimize ederek enerji verimliliğini artırır.
ISO 15552 montaj ölçülerine uygun olan bu pnömatik silindir, mevcut sistemlerle tam uyum sağlar. ISO-M Ø50 Serisi pnömatik silindir, kontrol edilebilir, dayanıklı ve uzun ömürlü bir çözüm arayan mühendisler için teknik ve ekonomik açıdan dengeli bir seçenektir.
