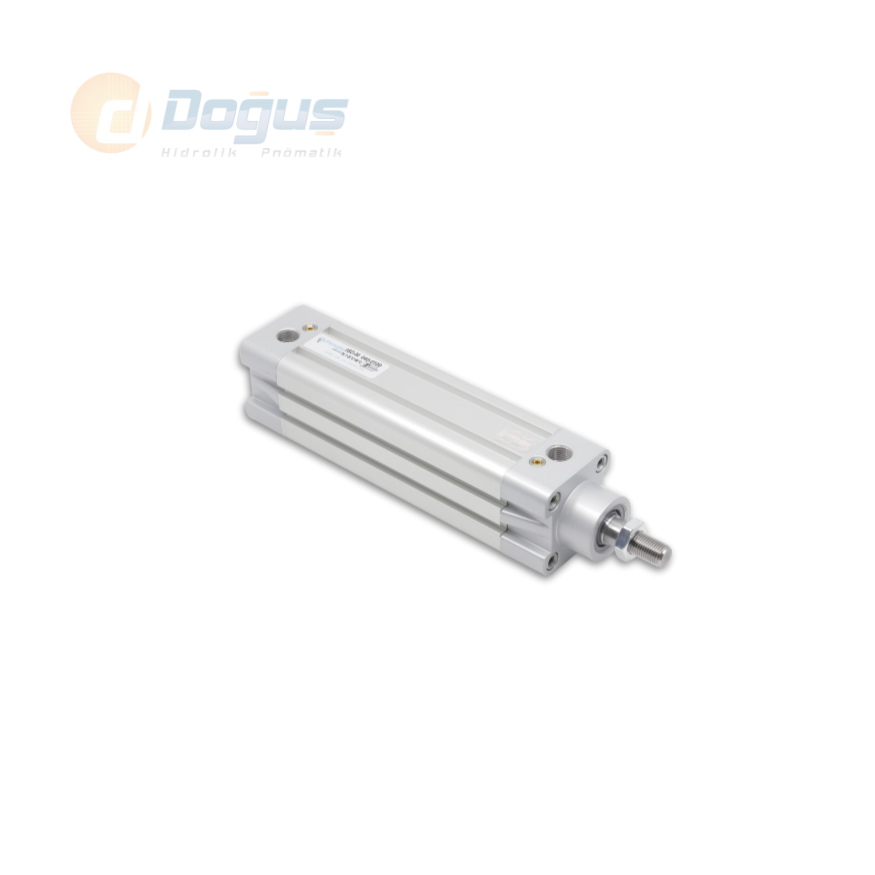

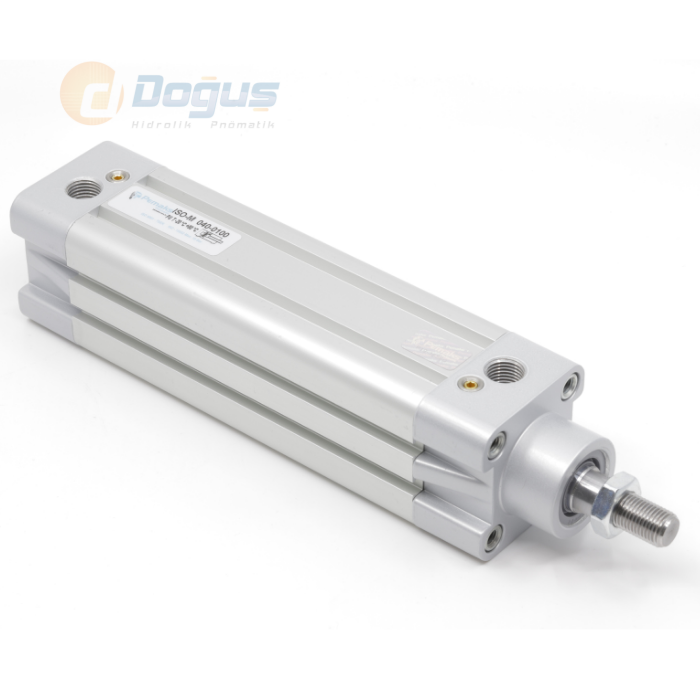

ISO-M Ø40 Serisi - Çift Etkili Yastıklamalı Manyetik Pnömatik Silindir
| SİLİNDİR Ø | MİL Ø | İTME ve ÇEKME KUVVETLERİ (6Bar) | |
|---|---|---|---|
| (mm) | (mm) | İtme Kuvveti (N) | Çekme Kuvveti (N) |
| 32 | 12 | 482 | 415 |
| 40 | 16 | 754 | 633 |
| 50 | 20 | 1178 | 990 |
| 63 | 20 | 1870 | 1682 |
| 80 | 25 | 3016 | 2721 |
| 100 | 25 | 4712 | 4418 |
| 125 | 32 | 7363 | 6881 |
| Çalışma Akışkanı : | Filtrelenmiş ve yağlanmış, yada filtrelenmiş ve yağsız hava |
| Çalışma Sıcaklık Derecesi : | Poliüretan (PU) : -20° C......+80° C Viton (FKM) :-30° C......+150° C |
| Max. Çalışma Basıncı : | 10 Bar |
| Silindir Ø mm | A | B | B1 | D Ø | D1 | D3 Ø | D4 | D5 | D6 Ø | D7 | L0 | L1 | L2 | L3 | L4 | L10 | L11 | SW | * |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 32 | 30 | 22 | 32.5 | 12 | M10x1.25 | 30 | 59 | 45 | 46 | M6 | 116 | 94 | 18 | 4 | 25 | 120 | 146 | 10 | G1/8'' |
| 40 | 34 | 24 | 38 | 16 | M12x1.25 | 35 | 70.2 | 54 | 53.7 | M6 | 129 | 105 | 20 | 4 | 27 | 135 | 165 | 13 | G1/4'' |
| 50 | 41 | 32 | 46.5 | 20 | M16x1.5 | 40 | 84.2 | 65 | 65.7 | M8 | 138 | 106 | 28 | 4 | 29.5 | 143 | 180 | 17 | G1/4'' |
| 63 | 42 | 32 | 56.5 | 20 | M16x1.5 | 45 | 99.5 | 76 | 80 | M8 | 152 | 121 | 27 | 4 | 34.5 | 158 | 195 | 17 | G3/8'' |
| 80 | 52 | 40 | 72 | 25 | M20x1.5 | 45 | 123.8 | 94 | 101.8 | M10 | 167 | 128 | 34 | 4 | 35 | 174 | 220 | 22 | G3/8'' |
| 100 | 52.5 | 40 | 89 | 25 | M20x1.5 | 55 | 148.8 | 112 | 125.9 | M10 | 182.5 | 138 | 38.5 | 4 | 38 | 189 | 240 | 22 | G1/2'' |
| 125 | 73 | 54 | 110 | 32 | M27x2 | 60 | 179.5 | 134 | 155.5 | M12 | 213 | 160 | 46 | 6 | 44 | 225 | 290 | 27 | G1/2'' |
ISO-M Ø40 Serisi Çift Etkili Yastıklamalı Manyetik Pnömatik Silindir, kompakt boyutlara sahip olup, sınırlı alanlarda yüksek performans sunan bir pnömatik silindir çözümüdür. 40 mm piston çapıyla orta-alt seviyede kuvvet gerektiren uygulamalarda sorunsuz çalışır. Otomasyon sistemleri, test tezgahları, küçük montaj makineleri ve doğrusal hareket gerektiren kompakt yapılar için ideal tercihlerden biridir.
Pnömatik silindirin çift etkili yapısı, hem ileri hem geri yönde hava basıncı ile çalışmasına imkân tanır. Bu sayede çift yönlü ve dengeli kuvvet üretimi sağlanarak hareket kontrolü hassaslaştırılır. Manyetik piston özelliği, harici reed switch sensörlerle konum takibine imkân tanır. Böylece sistemde geri bildirimli bir kontrol mekanizması kurulabilir. Bu özellik özellikle tekrarlanabilirlik ve pozisyon doğruluğu isteyen otomasyon sistemlerinde fark yaratır.
Yastıklamalı uç tasarımı, silindirin strok sonunda oluşabilecek darbeleri absorbe eder. Bu hem pnömatik silindirin ömrünü uzatır hem de bağlı ekipmanlara zarar gelmesini önler. Gövde malzemesi genellikle yüksek dayanımlı alüminyum olup, endüstriyel ortamlarda uzun süreli ve güvenli kullanım sağlar. Kaliteli sızdırmazlık elemanları ile hava kaçakları önlenir, sistem verimliliği korunur.
ISO 15552 standardına uygun montaj ölçüleri sayesinde mevcut sistemlere entegrasyonu kolaydır. ISO-M Ø40 Serisi pnömatik silindir, küçük ama hassas kontrol isteyen mekanik sistemlerde yüksek doğruluk, uzun ömür ve güvenilirlik sunar.
