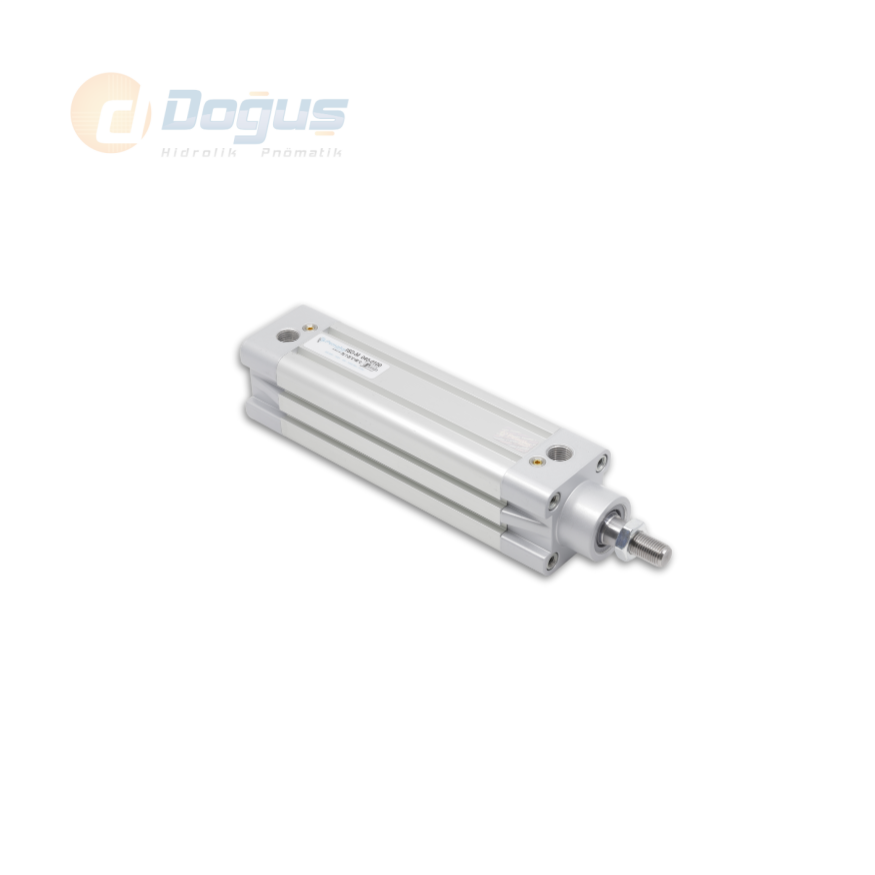

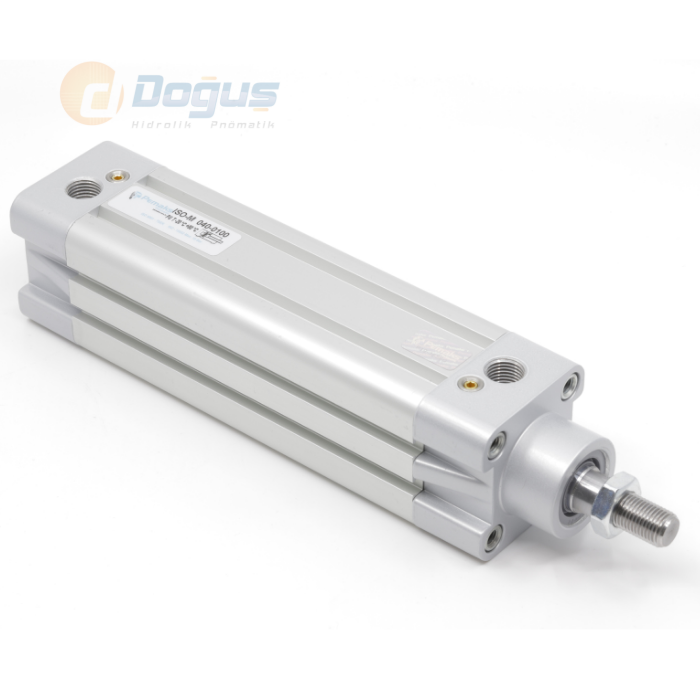

ISO-M Ø125 Serisi - Çift Etkili Yastıklamalı Manyetik Pnömatik Silindir
| SİLİNDİR Ø | MİL Ø | İTME ve ÇEKME KUVVETLERİ (6Bar) | |
|---|---|---|---|
| (mm) | (mm) | İtme Kuvveti (N) | Çekme Kuvveti (N) |
| 32 | 12 | 482 | 415 |
| 40 | 16 | 754 | 633 |
| 50 | 20 | 1178 | 990 |
| 63 | 20 | 1870 | 1682 |
| 80 | 25 | 3016 | 2721 |
| 100 | 25 | 4712 | 4418 |
| 125 | 32 | 7363 | 6881 |
| Çalışma Akışkanı : | Filtrelenmiş ve yağlanmış, yada filtrelenmiş ve yağsız hava |
| Çalışma Sıcaklık Derecesi : | Poliüretan (PU) : -20° C......+80° C Viton (FKM) :-30° C......+150° C |
| Max. Çalışma Basıncı : |
10 Bar |
| Silindir Ø mm |
A | B | B1 | D Ø |
D1 | D3 Ø |
D4 | D5 | D6 Ø |
D7 | L0 | L1 | L2 | L3 | L4 | L10 | L11 | SW | * |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 32 | 30 | 22 | 32.5 | 12 | M10x1.25 | 30 | 59 | 45 | 46 | M6 | 116 | 94 | 18 | 4 | 25 | 120 | 146 | 10 | G1/8'' |
| 40 | 34 | 24 | 38 | 16 | M12x1.25 | 35 | 70.2 | 54 | 53.7 | M6 | 129 | 105 | 20 | 4 | 27 | 135 | 165 | 13 | G1/4'' |
| 50 | 41 | 32 | 46.5 | 20 | M16x1.5 | 40 | 84.2 | 65 | 65.7 | M8 | 138 | 106 | 28 | 4 | 29.5 | 143 | 180 | 17 | G1/4'' |
| 63 | 42 | 32 | 56.5 | 20 | M16x1.5 | 45 | 99.5 | 76 | 80 | M8 | 152 | 121 | 27 | 4 | 34.5 | 158 | 195 | 17 | G3/8'' |
| 80 | 52 | 40 | 72 | 25 | M20x1.5 | 45 | 123.8 | 94 | 101.8 | M10 | 167 | 128 | 34 | 4 | 35 | 174 | 220 | 22 | G3/8'' |
| 100 | 52.5 | 40 | 89 | 25 | M20x1.5 | 55 | 148.8 | 112 | 125.9 | M10 | 182.5 | 138 | 38.5 | 4 | 38 | 189 | 240 | 22 | G1/2'' |
| 125 | 73 | 54 | 110 | 32 | M27x2 | 60 | 179.5 | 134 | 155.5 | M12 | 213 | 160 | 46 | 6 | 44 | 225 | 290 | 27 | G1/2'' |
ISO-M Ø125 Serisi Çift Etkili Yastıklamalı Manyetik Pnömatik Silindir, orta ve yüksek kuvvet gerektiren endüstriyel uygulamalar için geliştirilmiş, aynı zamanda hassas konum kontrolü sunan dayanıklı bir pnömatik silindir modelidir. 125 mm piston çapına sahip bu model, geniş yüzeyi sayesinde yüksek basınç altında güçlü kuvvet üretir. Bu da onu taşıma sistemleri, pres makineleri ve otomatik üretim hatları gibi uygulamalarda güvenilir bir seçenek haline getirir.
Çift etkili yapısı sayesinde pnömatik silindir hem ileri hem de geri yönde hava basıncıyla çalışır. Bu çift yönlü hareket kontrolü, sistemin daha dengeli ve verimli çalışmasını sağlar. Entegre manyetik piston yapısı, harici sensörler yardımıyla pistonun konumunun izlenmesine olanak tanır. Böylece otomasyon sistemlerinde konum takibi gerektiren uygulamalarda yüksek hassasiyetle kontrol sağlanır.
Ayrıca yastıklamalı tasarımı sayesinde, silindirin strok sonunda oluşabilecek darbeler sönümlenir. Bu, hem pnömatik silindirin ömrünü uzatır hem de bağlı mekanik sistemlerdeki titreşimi ve aşınmayı azaltır. Gövdesi yüksek mukavemetli alüminyum veya çelikten üretilir; aşınmaya dayanıklı sızdırmazlık elemanları sayesinde hava kaçağı en aza indirilir ve sistem verimliliği artırılır.
Montaj ölçüleri ISO 15552 standardına uygun olarak tasarlanmıştır, bu da ürünü mevcut pnömatik sistemlerle kolayca entegre edilebilir hale getirir. ISO-M Ø125 Serisi pnömatik silindir; güvenilir, hassas ve darbe kontrollü hareket gerektiren tüm endüstriyel senaryolarda üstün performans sağlar.
