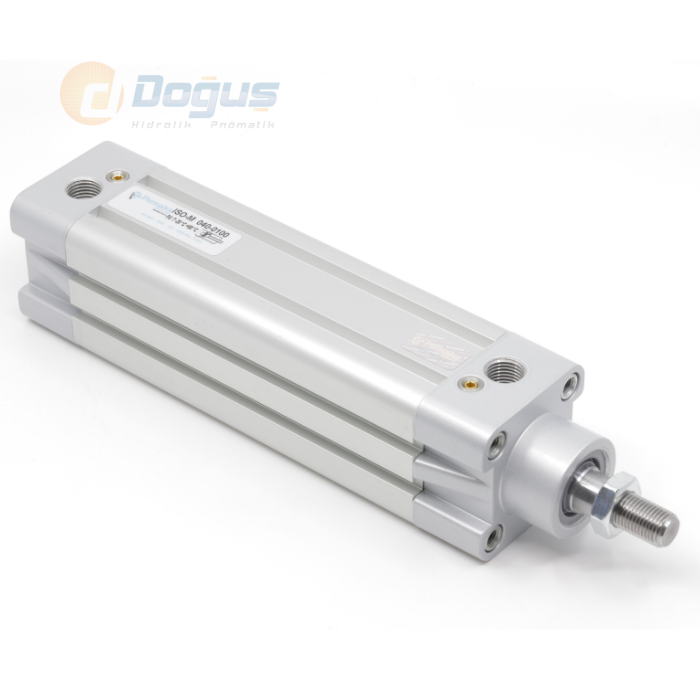

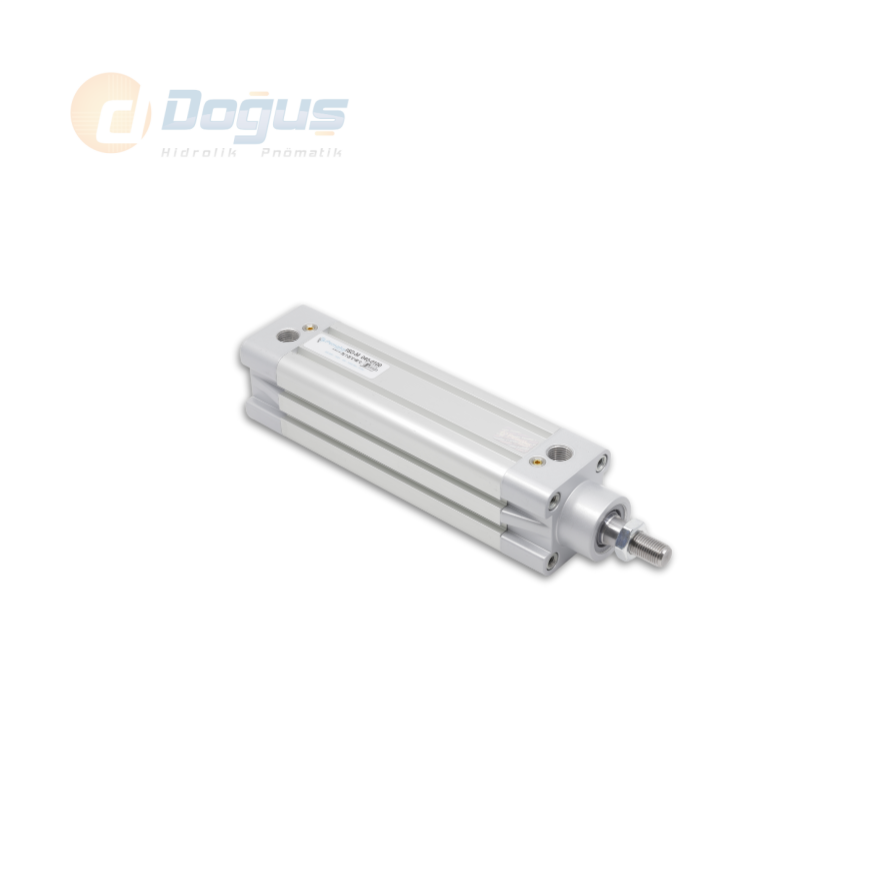

ISO-M Ø100 Serisi - Çift Etkili Yastıklamalı Manyetik Pnömatik Silindir
| SİLİNDİR Ø | MİL Ø | İTME ve ÇEKME KUVVETLERİ (6Bar) | |
|---|---|---|---|
| (mm) | (mm) | İtme Kuvveti (N) | Çekme Kuvveti (N) |
| 32 | 12 | 482 | 415 |
| 40 | 16 | 754 | 633 |
| 50 | 20 | 1178 | 990 |
| 63 | 20 | 1870 | 1682 |
| 80 | 25 | 3016 | 2721 |
| 100 | 25 | 4712 | 4418 |
| 125 | 32 | 7363 | 6881 |
| Çalışma Akışkanı : | Filtrelenmiş ve yağlanmış, yada filtrelenmiş ve yağsız hava |
| Çalışma Sıcaklık Derecesi : | Poliüretan (PU) : -20° C......+80° C Viton (FKM) :-30° C......+150° C |
| Max. Çalışma Basıncı : |
10 Bar |
| Silindir Ø mm |
A | B | B1 | D Ø |
D1 | D3 Ø |
D4 | D5 | D6 Ø |
D7 | L0 | L1 | L2 | L3 | L4 | L10 | L11 | SW | * |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 32 | 30 | 22 | 32.5 | 12 | M10x1.25 | 30 | 59 | 45 | 46 | M6 | 116 | 94 | 18 | 4 | 25 | 120 | 146 | 10 | G1/8'' |
| 40 | 34 | 24 | 38 | 16 | M12x1.25 | 35 | 70.2 | 54 | 53.7 | M6 | 129 | 105 | 20 | 4 | 27 | 135 | 165 | 13 | G1/4'' |
| 50 | 41 | 32 | 46.5 | 20 | M16x1.5 | 40 | 84.2 | 65 | 65.7 | M8 | 138 | 106 | 28 | 4 | 29.5 | 143 | 180 | 17 | G1/4'' |
| 63 | 42 | 32 | 56.5 | 20 | M16x1.5 | 45 | 99.5 | 76 | 80 | M8 | 152 | 121 | 27 | 4 | 34.5 | 158 | 195 | 17 | G3/8'' |
| 80 | 52 | 40 | 72 | 25 | M20x1.5 | 45 | 123.8 | 94 | 101.8 | M10 | 167 | 128 | 34 | 4 | 35 | 174 | 220 | 22 | G3/8'' |
| 100 | 52.5 | 40 | 89 | 25 | M20x1.5 | 55 | 148.8 | 112 | 125.9 | M10 | 182.5 | 138 | 38.5 | 4 | 38 | 189 | 240 | 22 | G1/2'' |
| 125 | 73 | 54 | 110 | 32 | M27x2 | 60 | 179.5 | 134 | 155.5 | M12 | 213 | 160 | 46 | 6 | 44 | 225 | 290 | 27 | G1/2'' |
ISO-M Ø100 Serisi Çift Etkili Yastıklamalı Manyetik Pnömatik Silindir, orta ölçekli kuvvet gerektiren endüstriyel otomasyon sistemlerinde yüksek performans ve uzun ömür sunan gelişmiş bir pnömatik silindir modelidir. 100 mm piston çapına sahip bu silindir, güçlü hava basıncını etkili şekilde mekanik harekete dönüştürerek taşıma, kaldırma, sıkıştırma ve konumlandırma gibi kritik işlemlerde güvenle kullanılabilir.
Çift etkili tasarımı sayesinde pnömatik silindir, hem ileri hem geri yönde hava basıncı ile çalışarak iki yönlü kuvvet uygulaması sağlar. Bu özellik, sistemin daha dengeli çalışmasını mümkün kılar. Manyetik piston özelliği sayesinde, piston konumu harici manyetik sensörlerle izlenebilir. Bu da özellikle otomasyon sistemlerinde pozisyon geri bildirimi gerektiren uygulamalar için büyük avantaj sağlar.
Entegre yastıklama sistemi, silindirin strok sonunda ortaya çıkan darbeleri emer ve bu sayede hem pnömatik silindirin hem de bağlı ekipmanların ömrü uzar. Ayrıca daha sessiz ve sarsıntısız bir çalışma ortamı sağlar. Gövdesi alüminyum veya çelikten üretilen ürün, zorlu sanayi koşullarına karşı yüksek dayanım gösterir. Kaliteli sızdırmazlık elemanları hava kaçaklarını en aza indirir, sistemin verimliliğini artırır.
ISO 15552 montaj standartlarına uygun olarak üretilen ISO-M Ø100 Serisi pnömatik silindir, mevcut sistemlere kolaylıkla entegre edilebilir. Otomotivden gıda endüstrisine, paketleme makinelerinden üretim hatlarına kadar geniş bir uygulama yelpazesinde tercih edilir.
