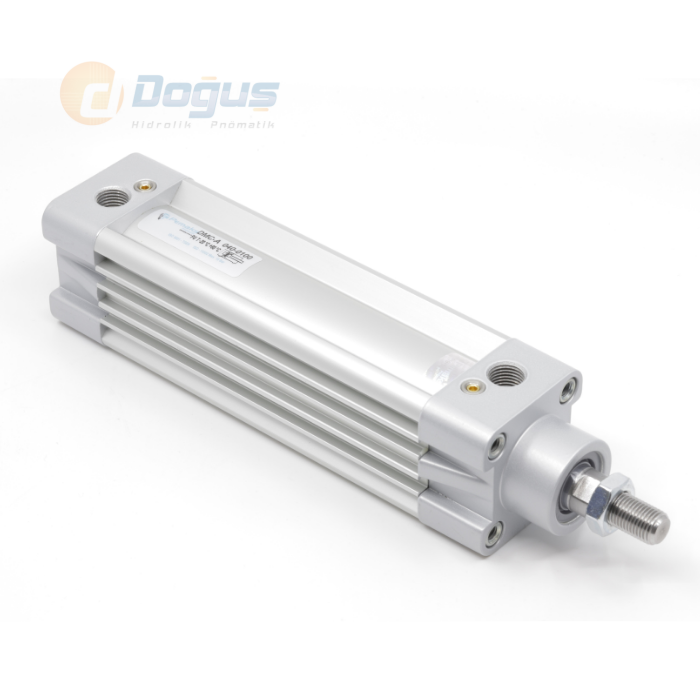

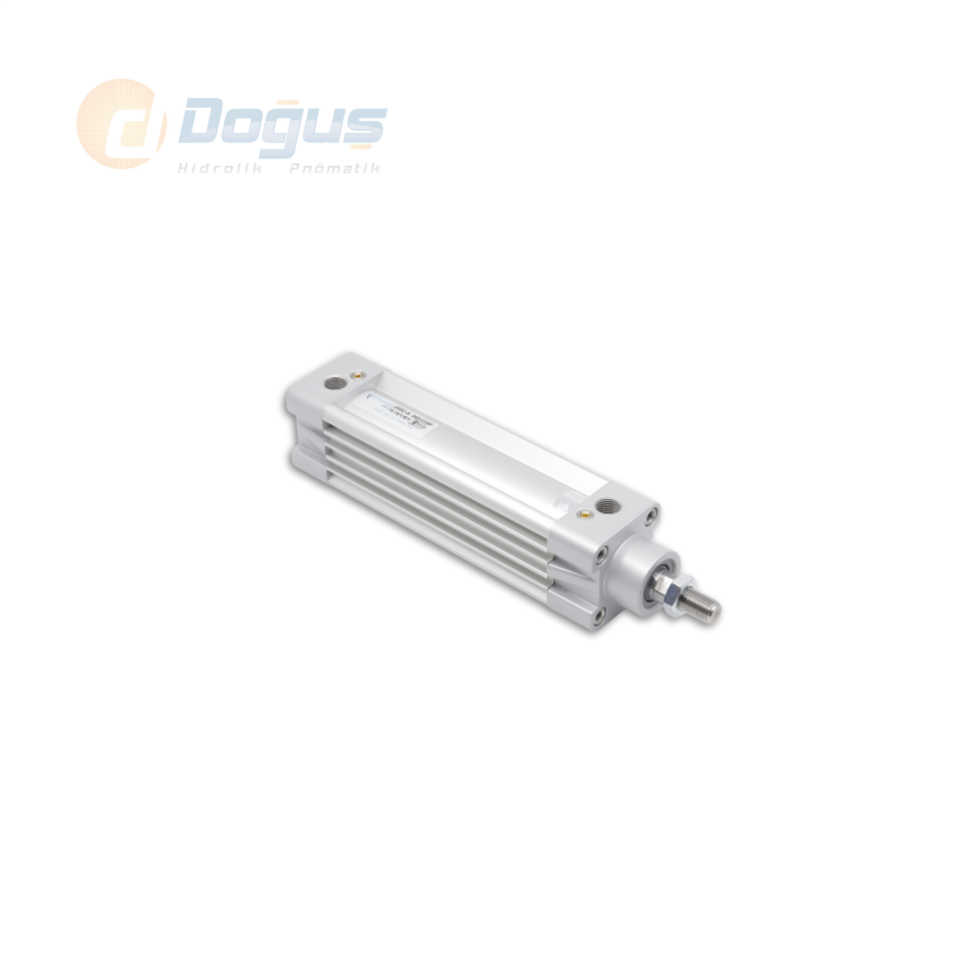

DMC-A Ø80 Serisi - Çift Etkili, Manyetikli ve Yastıklamalı Pnömatik Silindir
| SİLİNDİR Ø | MİL Ø | İTME ve ÇEKME KUVVETLERİ (6Bar) | |
|---|---|---|---|
| (mm) | (mm) | İtme Kuvveti (N) | Çekme Kuvveti (N) |
| 32 | 12 | 482 | 415 |
| 40 | 16 | 754 | 633 |
| 50 | 20 | 1178 | 990 |
| 63 | 20 | 1870 | 1682 |
| 80 | 25 | 3016 | 2721 |
| 100 | 25 | 4712 | 4418 |
| Çalışma Akışkanı : | Filtrelenmiş ve yağlanmış, yada filtrelenmiş ve yağsız hava |
| Çalışma Sıcaklık Derecesi : | Poliüretan (PU) : -20° C.......+80° C Viton (FKM) :-30° C.......+150° C |
| Max. Çalışma Basıncı : |
10 Bar |
SİLİNDİR ÖLÇÜLERİ:
| Silindir Ø mm |
A | B | B1 | D Ø |
D1 | D3 Ø |
D4 | D5 | D6 Ø |
D7 | L0 | L1 | L2 | L3 | L4 | L10 | L11 | SW | * |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 32 | 30 | 22 | 32.5 | 12 | M10x1.25 | 30 | 59 | 45 | 46 | M6 | 116 | 94 | 18 | 4 | 25 | 120 | 146 | 10 | G1/8'' |
| 40 | 34 | 24 | 38 | 16 | M12x1.25 | 35 | 70.2 | 54 | 53.7 | M6 | 129 | 105 | 20 | 4 | 27 | 135 | 165 | 13 | G1/4'' |
| 50 | 41 | 32 | 46.5 | 20 | M16x1.5 | 40 | 84.2 | 65 | 65.7 | M8 | 138 | 106 | 28 | 4 | 29.5 | 143 | 180 | 17 | G1/4'' |
| 63 | 42 | 32 | 56.5 | 20 | M16x1.5 | 45 | 99.5 | 76 | 80 | M8 | 152 | 121 | 27 | 4 | 34.5 | 158 | 195 | 17 | G3/8'' |
| 80 | 52 | 40 | 72 | 25 | M20x1.5 | 45 | 123.8 | 94 | 101.8 | M10 | 167 | 128 | 34 | 4 | 35 | 174 | 220 | 22 | G3/8'' |
| 100 | 52.5 | 40 | 89 | 25 | M20x1.5 | 55 | 148.8 | 112 | 125.9 | M10 | 182.5 | 138 | 38.5 | 4 | 38 | 189 | 240 | 22 | G1/2'' |
DMC-A Ø80 Serisi Çift Etkili, Manyetikli ve Yastıklamalı Pnömatik Silindir; orta-üst düzey kuvvet ihtiyacı olan endüstriyel otomasyon sistemleri için tasarlanmış, performans ve hassasiyet odaklı bir pnömatik silindir modelidir. 80 mm piston çapına sahip bu model, hem güçlü hareket kabiliyeti hem de konum kontrollü çalışma gerektiren uygulamalarda ön plana çıkar.
Pnömatik silindirin çift etkili yapısı, ileri ve geri yönlü hareketlerde basınçlı hava ile çalışmasını sağlar. Bu sayede sistem daha dengeli ve kontrol edilebilir bir güç üretir. Entegre manyetik piston özelliği sayesinde harici sensörlerle pozisyon takibi mümkündür. Bu, özellikle otomasyon sistemlerinde geri bildirimli kontrol ihtiyaçlarını karşılamak adına büyük bir avantaj sunar.
Yastıklamalı uç tasarımı ise silindirin strok sonunda ortaya çıkabilecek ani duruş darbelerini sönümleyerek pnömatik silindirin ve bağlı mekanik bileşenlerin ömrünü artırır. Aynı zamanda daha sessiz ve titreşimsiz bir çalışma ortamı oluşturur. Yüksek kaliteli alüminyum gövdesi, zorlu sanayi koşullarına karşı üstün dayanıklılık sağlar. Hava kaçaklarını önleyen sızdırmazlık elemanları ile sistem verimliliği desteklenir.
ISO 15552 montaj standardına uygun ölçüleri sayesinde DMC-A Ø80 Serisi pnömatik silindir, mevcut sistemlere sorunsuz entegre edilebilir. Ambalajlama, otomotiv üretim hatları, robotik taşıma sistemleri, pres makineleri ve daha pek çok otomasyon alanında yaygın şekilde tercih edilir. Kompakt ve güçlü yapısıyla hem mühendislik beklentilerini karşılar hem de sistem kararlılığını artırır.
