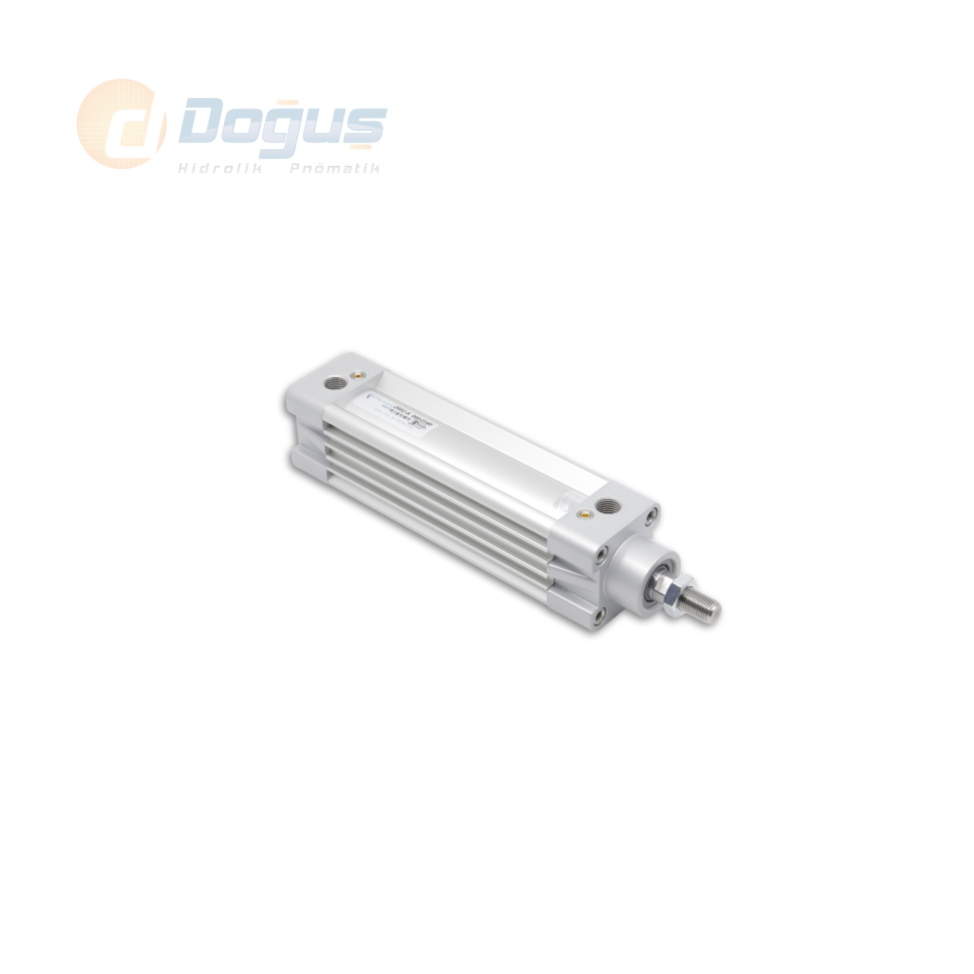

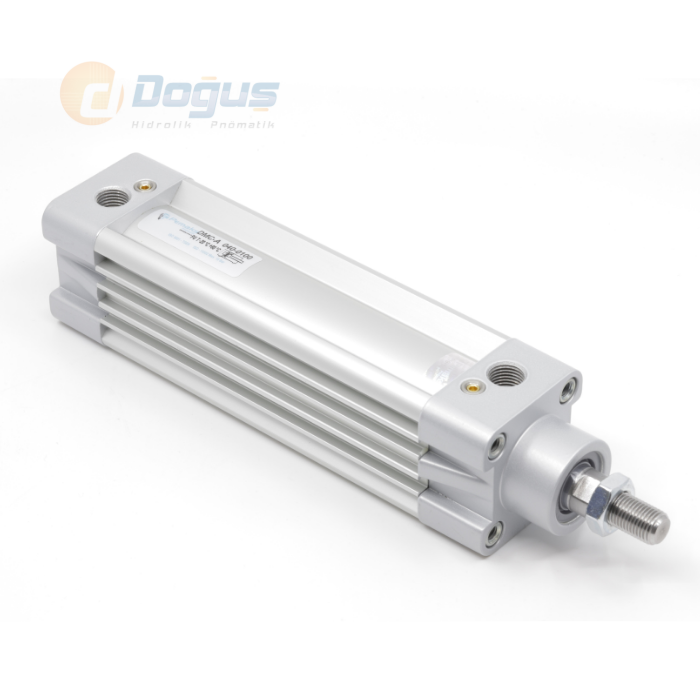

DMC-A Ø63 Serisi - Çift Etkili, Manyetikli ve Yastıklamalı Pnömatik Silindir
| SİLİNDİR Ø | MİL Ø | İTME ve ÇEKME KUVVETLERİ (6Bar) | |
|---|---|---|---|
| (mm) | (mm) | İtme Kuvveti (N) | Çekme Kuvveti (N) |
| 32 | 12 | 482 | 415 |
| 40 | 16 | 754 | 633 |
| 50 | 20 | 1178 | 990 |
| 63 | 20 | 1870 | 1682 |
| 80 | 25 | 3016 | 2721 |
| 100 | 25 | 4712 | 4418 |
| Çalışma Akışkanı : | Filtrelenmiş ve yağlanmış, yada filtrelenmiş ve yağsız hava |
| Çalışma Sıcaklık Derecesi : | Poliüretan (PU) : -20° C.......+80° C Viton (FKM) :-30° C.......+150° C |
| Max. Çalışma Basıncı : |
10 Bar |
SİLİNDİR ÖLÇÜLERİ:
| Silindir Ø mm |
A | B | B1 | D Ø |
D1 | D3 Ø |
D4 | D5 | D6 Ø |
D7 | L0 | L1 | L2 | L3 | L4 | L10 | L11 | SW | * |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 32 | 30 | 22 | 32.5 | 12 | M10x1.25 | 30 | 59 | 45 | 46 | M6 | 116 | 94 | 18 | 4 | 25 | 120 | 146 | 10 | G1/8'' |
| 40 | 34 | 24 | 38 | 16 | M12x1.25 | 35 | 70.2 | 54 | 53.7 | M6 | 129 | 105 | 20 | 4 | 27 | 135 | 165 | 13 | G1/4'' |
| 50 | 41 | 32 | 46.5 | 20 | M16x1.5 | 40 | 84.2 | 65 | 65.7 | M8 | 138 | 106 | 28 | 4 | 29.5 | 143 | 180 | 17 | G1/4'' |
| 63 | 42 | 32 | 56.5 | 20 | M16x1.5 | 45 | 99.5 | 76 | 80 | M8 | 152 | 121 | 27 | 4 | 34.5 | 158 | 195 | 17 | G3/8'' |
| 80 | 52 | 40 | 72 | 25 | M20x1.5 | 45 | 123.8 | 94 | 101.8 | M10 | 167 | 128 | 34 | 4 | 35 | 174 | 220 | 22 | G3/8'' |
| 100 | 52.5 | 40 | 89 | 25 | M20x1.5 | 55 | 148.8 | 112 | 125.9 | M10 | 182.5 | 138 | 38.5 | 4 | 38 | 189 | 240 | 22 | G1/2'' |
DMC-A Ø63 Serisi Çift Etkili, Manyetikli ve Yastıklamalı Pnömatik Silindir; kompakt yapı ile yüksek performans dengesini bir araya getiren, orta seviye kuvvet uygulamaları için ideal bir pnömatik silindir modelidir. 63 mm piston çapına sahip bu ürün, üretim hatları, montaj makineleri, otomatik taşıma sistemleri ve endüstriyel robotik uygulamalarda sıkça tercih edilir.
Çift etkili pnömatik silindir yapısı sayesinde, hem ileri hem geri yönde hava basıncıyla çalışarak hareketin her iki yönünde dengeli ve güçlü kuvvet üretimi sağlar. Bu özellik, sistemin kararlılığını artırırken daha hassas kontrol imkânı sunar. Manyetik piston özelliği sayesinde harici sensörlerle konum takibi yapılabilir. Bu, otomasyon sistemlerinde pozisyona duyarlı çalışmalarda yüksek güvenlik ve kontrol sağlar.
Yastıklamalı uç yapısı, strok sonunda oluşabilecek ani duruşları sönümleyerek mekanik yıpranmayı minimize eder. Bu sayede hem pnömatik silindirin hem de bağlı ekipmanların ömrü uzar. Gövde yapısında kullanılan dayanıklı alüminyum veya alaşımlı malzemeler, zorlu sanayi ortamlarında dahi uzun ömürlü performans sağlar. Ayrıca yüksek kaliteli sızdırmazlık elemanları, hava kaçağını önleyerek sistemin enerji verimliliğini destekler.
DMC-A Ø63 Serisi pnömatik silindir, ISO 15552 montaj ölçülerine uygundur. Bu da ürünü mevcut hatlara kolayca entegre edilebilir hâle getirir. Manyetikli, çift etkili ve yastıklamalı yapısıyla bu pnömatik silindir, hem mekanik dayanıklılık hem de pozisyonel hassasiyet gerektiren sistemler için güvenilir bir çözümdür.
