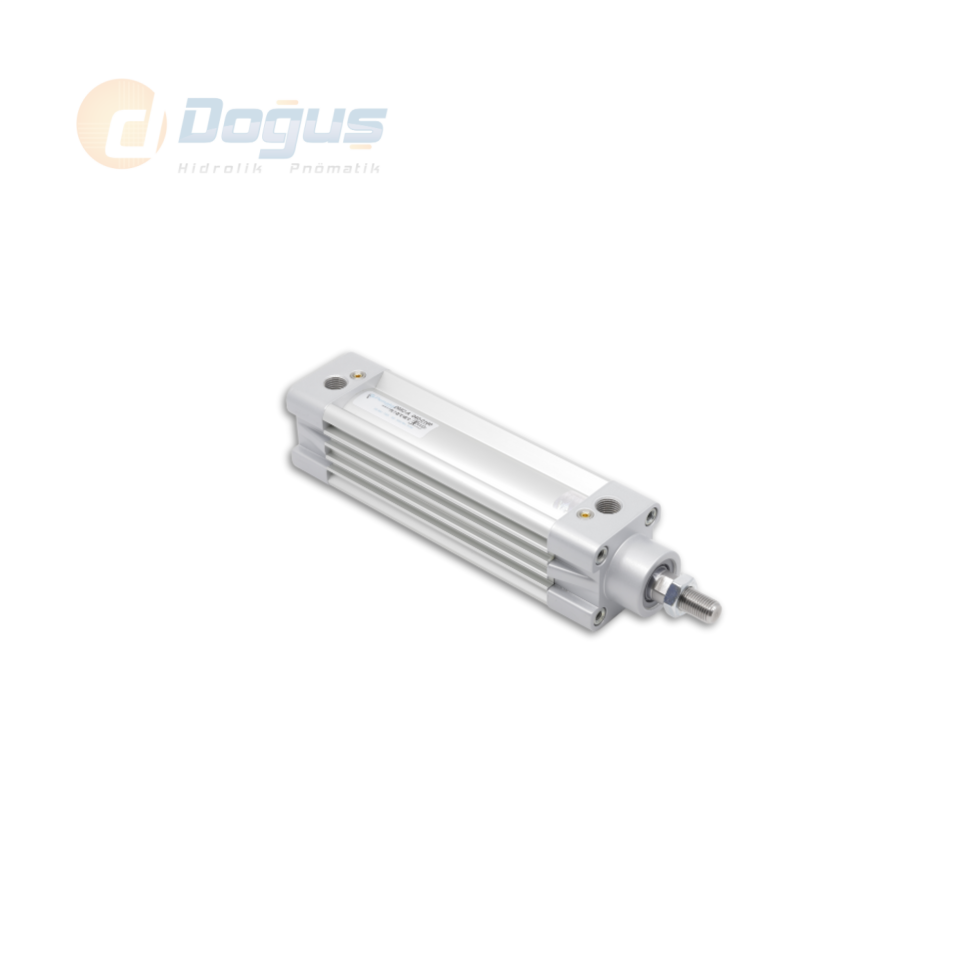

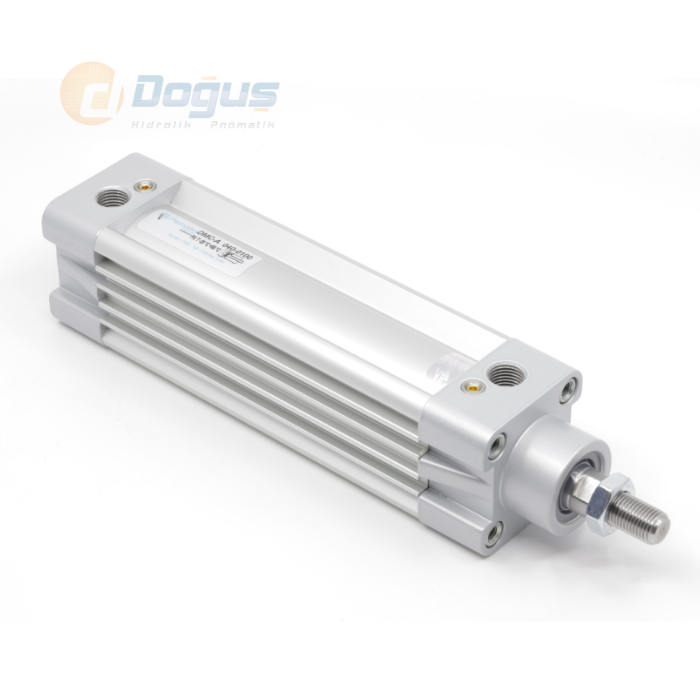

DMC-A Ø50 Serisi - Çift Etkili, Manyetikli ve Yastıklamalı Pnömatik Silindir
| SİLİNDİR Ø | MİL Ø | İTME ve ÇEKME KUVVETLERİ (6Bar) | |
|---|---|---|---|
| (mm) | (mm) | İtme Kuvveti (N) | Çekme Kuvveti (N) |
| 32 | 12 | 482 | 415 |
| 40 | 16 | 754 | 633 |
| 50 | 20 | 1178 | 990 |
| 63 | 20 | 1870 | 1682 |
| 80 | 25 | 3016 | 2721 |
| 100 | 25 | 4712 | 4418 |
| Çalışma Akışkanı : | Filtrelenmiş ve yağlanmış, yada filtrelenmiş ve yağsız hava |
| Çalışma Sıcaklık Derecesi : | Poliüretan (PU) : -20° C.......+80° C Viton (FKM) :-30° C.......+150° C |
| Max. Çalışma Basıncı : | 10 Bar |
SİLİNDİR ÖLÇÜLERİ:
| Silindir Ø mm | A | B | B1 | D Ø | D1 | D3 Ø | D4 | D5 | D6 Ø | D7 | L0 | L1 | L2 | L3 | L4 | L10 | L11 | SW | * |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 32 | 30 | 22 | 32.5 | 12 | M10x1.25 | 30 | 59 | 45 | 46 | M6 | 116 | 94 | 18 | 4 | 25 | 120 | 146 | 10 | G1/8'' |
| 40 | 34 | 24 | 38 | 16 | M12x1.25 | 35 | 70.2 | 54 | 53.7 | M6 | 129 | 105 | 20 | 4 | 27 | 135 | 165 | 13 | G1/4'' |
| 50 | 41 | 32 | 46.5 | 20 | M16x1.5 | 40 | 84.2 | 65 | 65.7 | M8 | 138 | 106 | 28 | 4 | 29.5 | 143 | 180 | 17 | G1/4'' |
| 63 | 42 | 32 | 56.5 | 20 | M16x1.5 | 45 | 99.5 | 76 | 80 | M8 | 152 | 121 | 27 | 4 | 34.5 | 158 | 195 | 17 | G3/8'' |
| 80 | 52 | 40 | 72 | 25 | M20x1.5 | 45 | 123.8 | 94 | 101.8 | M10 | 167 | 128 | 34 | 4 | 35 | 174 | 220 | 22 | G3/8'' |
| 100 | 52.5 | 40 | 89 | 25 | M20x1.5 | 55 | 148.8 | 112 | 125.9 | M10 | 182.5 | 138 | 38.5 | 4 | 38 | 189 | 240 | 22 | G1/2'' |
DMC-A Ø50 Serisi Çift Etkili, Manyetikli ve Yastıklamalı Pnömatik Silindir; otomasyon sistemlerinde hem güçlü hareket hem de hassas pozisyon kontrolü sunmak amacıyla geliştirilmiş dayanıklı bir pnömatik silindir modelidir. 50 mm piston çapına sahip bu ürün, hem alan tasarrufu hem de güvenilir performans gerektiren üretim hatlarında, paketleme makinelerinde, montaj istasyonlarında ve proses otomasyonlarında sıkça kullanılmaktadır.
Pnömatik silindirin çift etkili yapısı, ileri ve geri yönlerde hava basıncıyla çalışmasını sağlar. Bu sayede dengeli kuvvet üretimi elde edilir ve tek yönlü yaylı sistemlere göre çok daha stabil bir hareket elde edilir. Ürünün entegre manyetik piston özelliği sayesinde, dıştan takılabilen sensörlerle silindirin hareketi hassas biçimde izlenebilir. Bu özellik, geri bildirim temelli kontrol sistemleri için oldukça kritik bir avantaj sunar.
Yastıklamalı uç yapısı sayesinde, strok sonunda meydana gelen ani duruşlar ve mekanik darbeler emilir. Bu, hem pnömatik silindirin hem de bağlı ekipmanların daha uzun ömürlü olmasını sağlar. Aynı zamanda daha sessiz, sarsıntısız ve stabil bir çalışma ortamı elde edilir. Gövde, yüksek kaliteli alüminyum alaşımdan üretilmiş olup, endüstriyel koşullarda yüksek dayanım sağlar. Sızdırmazlık elemanları yüksek verimli çalışır, hava kaçaklarını önleyerek sistemin enerji kaybını minimuma indirir.
DMC-A Ø50 Serisi pnömatik silindir, ISO 15552 montaj ölçülerine tam uyumludur. Bu sayede mevcut sistemlere kolaylıkla entegre edilebilir. Hem mühendislik beklentilerini karşılayan hem de bakım dostu yapısıyla bu pnömatik silindir, orta kuvvetli uygulamalarda güvenilirlik, hassasiyet ve dayanıklılığı bir arada sunar.
