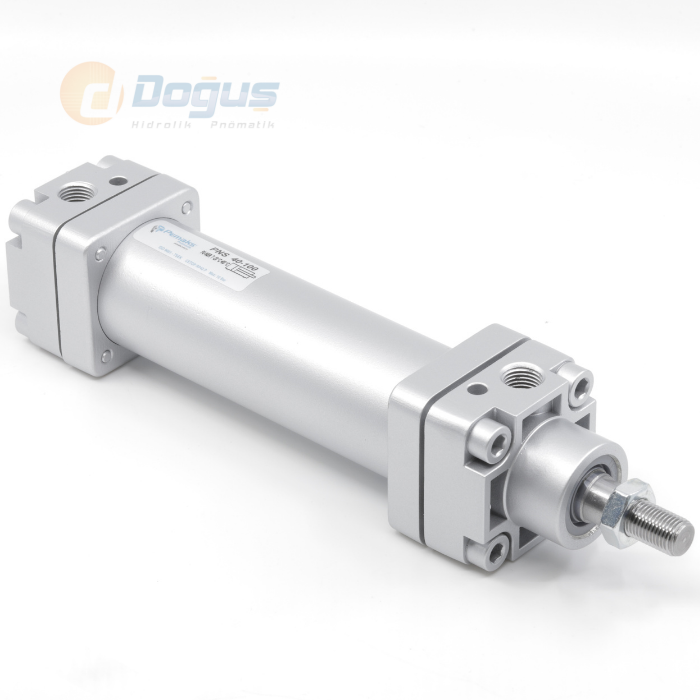

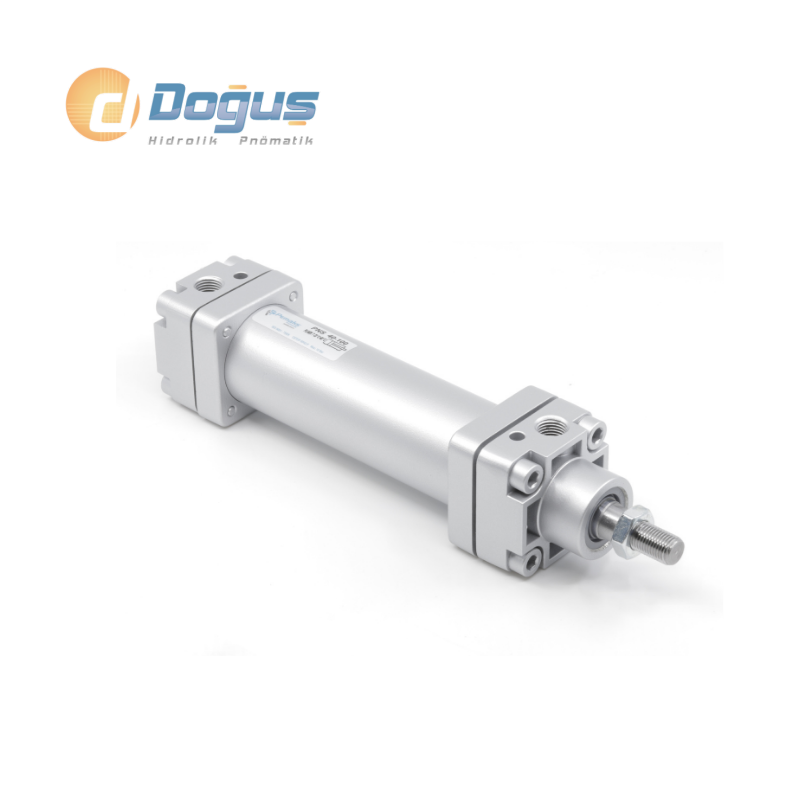

PNS Ø80 Serisi - Çift Etkili Yastıklamalı Pnömatik Silindir
| Çalışma Akışkanı : | Filtrelenmiş ve yağlanmış hava |
| Çalışma Sıcaklık Derecesi : | NBR+Poliüretan (PU) : -20° C.......+80° C Viton (FKM) :-30° C.......+150° C |
| Max. Çalışma Basıncı : |
10 Bar |
| SİLİNDİR Ø | MİL Ø | İTME ve ÇEKME KUVVETLERİ (6Bar) | |
|---|---|---|---|
| (mm) | (mm) | İtme Kuvveti (N) | Çekme Kuvveti (N) |
| 32 | 12 | 482 | 415 |
| 40 | 16 | 754 | 633 |
| 50 | 20 | 1178 | 990 |
| 63 | 20 | 1870 | 1682 |
| 80 | 25 | 3016 | 2721 |
| 100 | 25 | 4712 | 4418 |
| Silindir Ø mm |
A | B | B1 | D Ø |
D1 | D2 Ø |
D3 Ø |
D4 | D5 | D6 Ø |
D7 | L0 | L1 | L2 | L3 | L4 | L10 | L11 | SW | * |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 32 | 30 | 20 | 32.5 | 12 | M10x1.25 | 36 | 30 | 58 | 45 | 46 | M5 | 114 | 94 | 16 | 4 | 40 | 120 | 146 | 10 | G1/8'' |
| 40 | 34 | 24 | 39.6 | 16 | M12x1.25 | 45 | 35 | 71 | 54 | 56 | M5 | 130.5 | 105 | 20 | 4 | 38 | 135 | 165 | 13 | G1/4'' |
| 50 | 44 | 32 | 48 | 20 | M16x1.5 | 55 | 40 | 85 | 65 | 68 | M6 | 136 | 106 | 25 | 4 | 40 | 143 | 180 | 17 | G1/4'' |
| 63 | 44 | 32 | 59.4 | 20 | M16x1.5 | 68 | 42 | 105 | 80 | 84 | M6 | 149 | 115 | 28 | 4 | 46 | 155 | 195 | 17 | G3/8'' |
| 80 | 54 | 40 | 70.7 | 25 | M20x1.5 | 86 | 48 | 125 | 96 | 100 | M8 | 164 | 124 | 34 | 4 | 50 | 172 | 220 | 22 | G3/8'' |
| 100 | 53 | 40 | 93.4 | 25 | M20x1.5 | 107 | 52 | 166 | 126 | 132 | M8 | 181 | 134 | 40 | 4 | 56 | 187 | 240 | 22 | G1/2'' |
PNS Ø80 Serisi Çift Etkili Yastıklamalı Pnömatik Silindir, kompakt yapısıyla orta kuvvet gerektiren endüstriyel uygulamalarda güvenilir ve verimli bir hareket kontrolü sunar. 80 mm piston çapına sahip bu pnömatik silindir, hem ileri hem de geri yönde hava basıncı ile çalışarak çift etkili ve dengeli bir hareket sağlar.
Bu pnömatik silindir, uç noktalarda yer alan ayarlanabilir yastıklama mekanizması sayesinde pistonun ani duruşlarında oluşabilecek darbeleri sönümler. Böylece mekanik ekipmanlar korunur, titreşim ve gürültü minimum seviyeye iner. Sistem güvenliği ve uzun ömürlü kullanım açısından önemli bir avantaj sağlar.
PNS Ø80 Serisi pnömatik silindir; otomasyon sistemleri, paketleme makineleri, malzeme taşıma çözümleri, montaj hatları ve pnömatik kontrollü üretim tesislerinde sıklıkla tercih edilir. Gövdesi dayanıklı alaşımlı malzemeden üretilmiştir ve dış ortam koşullarına karşı yüksek direnç gösterir. Sızdırmazlık elemanları sayesinde hava kaçağı riski minimize edilir, enerji verimliliği üst seviyede sağlanır.
Pnömatik silindir ihtiyacı duyan kullanıcılar için bu model; dayanıklılık, kompakt yapı ve hassas hareket kontrolü gibi avantajlarıyla öne çıkar. Ayrıca standart montaj ölçüleri ile sistemlere kolay entegre edilebilir, kurulum süresi ve işçilik maliyeti düşürülür.
PNS Ø80 Serisi pnömatik silindir, orta büyüklükte sistemler için yüksek performans, düşük bakım ihtiyacı ve uzun ömür sunan güvenilir bir çözümdür.
