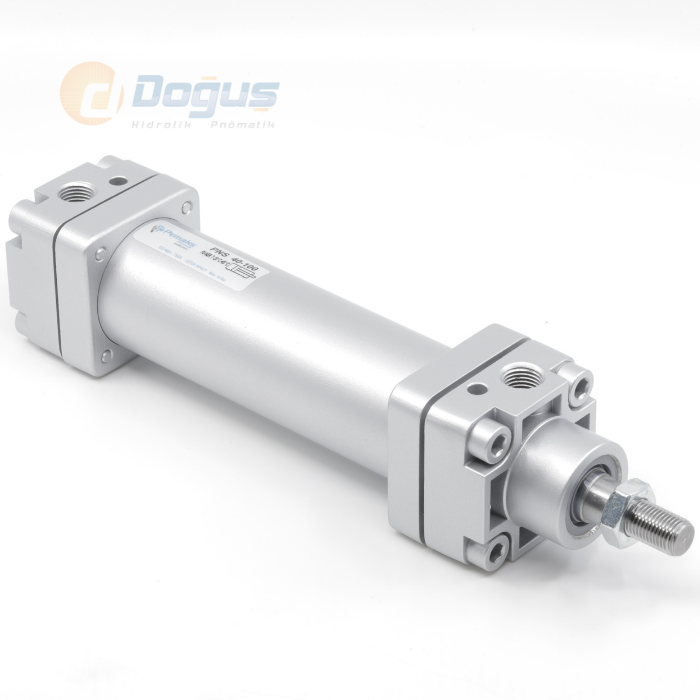

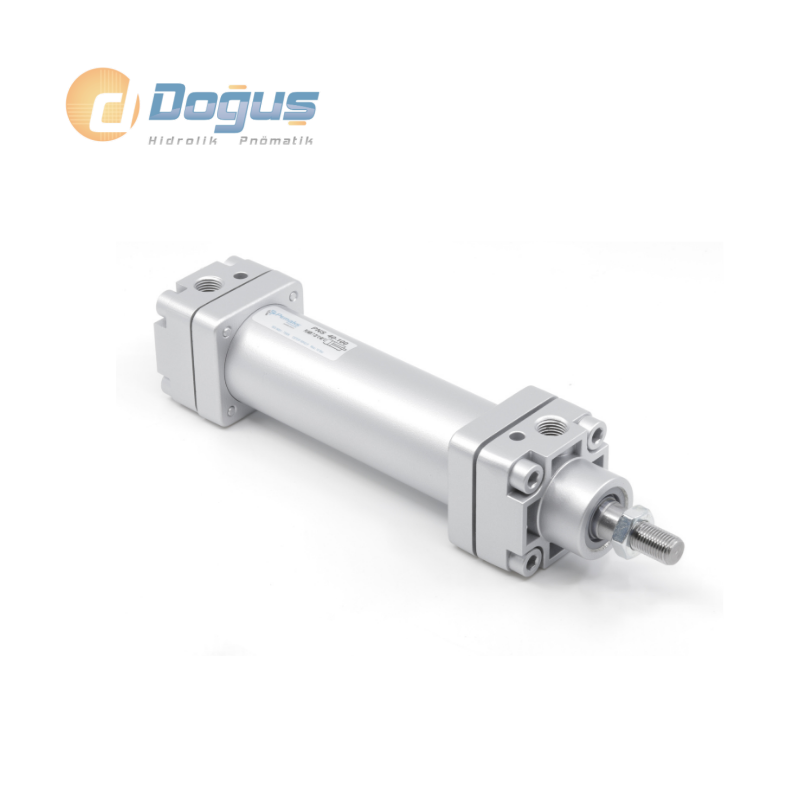

PNS Ø63 Serisi - Çift Etkili Yastıklamalı Pnömatik Silindir
| Çalışma Akışkanı : | Filtrelenmiş ve yağlanmış hava |
| Çalışma Sıcaklık Derecesi : | NBR+Poliüretan (PU) : -20° C.......+80° C Viton (FKM) :-30° C.......+150° C |
| Max. Çalışma Basıncı : | 10 Bar |
| SİLİNDİR Ø | MİL Ø | İTME ve ÇEKME KUVVETLERİ (6Bar) | |
|---|---|---|---|
| (mm) | (mm) | İtme Kuvveti (N) | Çekme Kuvveti (N) |
| 32 | 12 | 482 | 415 |
| 40 | 16 | 754 | 633 |
| 50 | 20 | 1178 | 990 |
| 63 | 20 | 1870 | 1682 |
| 80 | 25 | 3016 | 2721 |
| 100 | 25 | 4712 | 4418 |
| Silindir Ø mm | A | B | B1 | D Ø | D1 | D2 Ø | D3 Ø | D4 | D5 | D6 Ø | D7 | L0 | L1 | L2 | L3 | L4 | L10 | L11 | SW | * |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 32 | 30 | 20 | 32.5 | 12 | M10x1.25 | 36 | 30 | 58 | 45 | 46 | M5 | 114 | 94 | 16 | 4 | 40 | 120 | 146 | 10 | G1/8'' |
| 40 | 34 | 24 | 39.6 | 16 | M12x1.25 | 45 | 35 | 71 | 54 | 56 | M5 | 130.5 | 105 | 20 | 4 | 38 | 135 | 165 | 13 | G1/4'' |
| 50 | 44 | 32 | 48 | 20 | M16x1.5 | 55 | 40 | 85 | 65 | 68 | M6 | 136 | 106 | 25 | 4 | 40 | 143 | 180 | 17 | G1/4'' |
| 63 | 44 | 32 | 59.4 | 20 | M16x1.5 | 68 | 42 | 105 | 80 | 84 | M6 | 149 | 115 | 28 | 4 | 46 | 155 | 195 | 17 | G3/8'' |
| 80 | 54 | 40 | 70.7 | 25 | M20x1.5 | 86 | 48 | 125 | 96 | 100 | M8 | 164 | 124 | 34 | 4 | 50 | 172 | 220 | 22 | G3/8'' |
| 100 | 53 | 40 | 93.4 | 25 | M20x1.5 | 107 | 52 | 166 | 126 | 132 | M8 | 181 | 134 | 40 | 4 | 56 | 187 | 240 | 22 | G1/2'' |
PNS Ø63 Serisi Çift Etkili Yastıklamalı Pnömatik Silindir, endüstriyel otomasyon sistemlerinde kompakt yapı ve yüksek hassasiyetin gerektiği uygulamalar için özel olarak geliştirilmiş güvenilir bir pnömatik silindir modelidir. 63 mm piston çapına sahip bu model, orta düzeyde kuvvet gerektiren işlemler için ideal bir çözümdür.
Çift etkili yapısıyla bu pnömatik silindir, hem ileri hem geri yönde basınçlı hava ile çalışarak çift yönlü dengeli hareket sağlar. Uç kısımlarında yer alan ayarlanabilir yastıklama mekanizması, pistonun son noktadaki darbelerini sönümler ve sistemdeki bileşenlerin korunmasını sağlar. Bu sayede daha uzun ömürlü ve sessiz bir çalışma ortamı elde edilir.
PNS Ø63 Serisi pnömatik silindir; montaj hatları, taşıma sistemleri, küçük pres makineleri, paketleme ekipmanları, otomatik kapı sistemleri ve benzeri alanlarda yaygın olarak kullanılır. Gövde yapısı darbeye dayanıklı ve hafif malzemeden üretilmiştir. Aynı zamanda yüksek kaliteli sızdırmazlık elemanları sayesinde hava kaçağı riski minimuma indirilmiş, enerji verimliliği üst düzeye çıkarılmıştır.
Pnömatik silindir arayan profesyoneller için bu model; kompakt boyut, montaj kolaylığı, düşük bakım ihtiyacı ve stabil performans gibi avantajlarıyla öne çıkar. Standart bağlantı ölçüleri sayesinde farklı sistemlerle tam uyumlu şekilde entegre edilebilir.
PNS Ø63 Serisi pnömatik silindir, orta güç gerektiren uygulamalarda güvenli, ekonomik ve verimli hareket sağlayan endüstriyel bir çözümdür.
