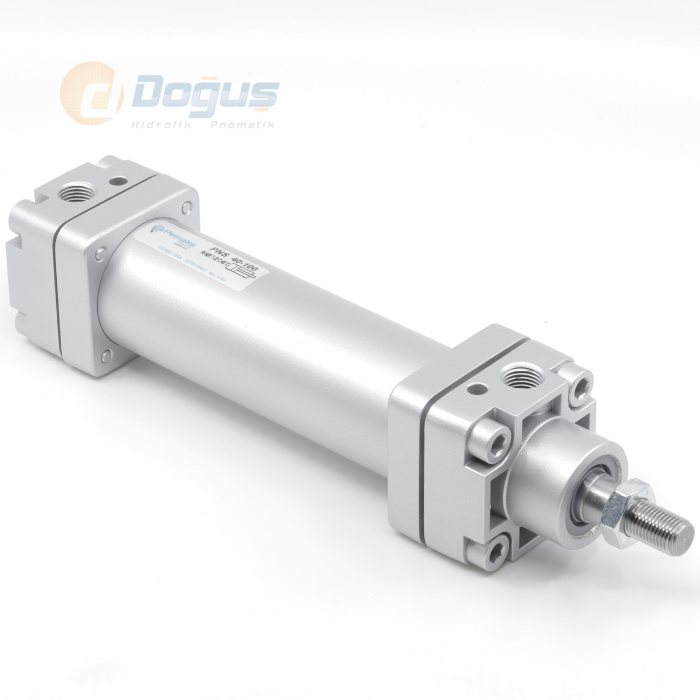

PNS Ø50 Serisi - Çift Etkili Yastıklamalı Pnömatik Silindir
| Çalışma Akışkanı : | Filtrelenmiş ve yağlanmış hava |
| Çalışma Sıcaklık Derecesi : | NBR+Poliüretan (PU) : -20° C.......+80° C Viton (FKM) :-30° C.......+150° C |
| Max. Çalışma Basıncı : | 10 Bar |
| SİLİNDİR Ø | MİL Ø | İTME ve ÇEKME KUVVETLERİ (6Bar) | |
|---|---|---|---|
| (mm) | (mm) | İtme Kuvveti (N) | Çekme Kuvveti (N) |
| 32 | 12 | 482 | 415 |
| 40 | 16 | 754 | 633 |
| 50 | 20 | 1178 | 990 |
| 63 | 20 | 1870 | 1682 |
| 80 | 25 | 3016 | 2721 |
| 100 | 25 | 4712 | 4418 |
| Silindir Ø mm | A | B | B1 | D Ø | D1 | D2 Ø | D3 Ø | D4 | D5 | D6 Ø | D7 | L0 | L1 | L2 | L3 | L4 | L10 | L11 | SW | * |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 32 | 30 | 20 | 32.5 | 12 | M10x1.25 | 36 | 30 | 58 | 45 | 46 | M5 | 114 | 94 | 16 | 4 | 40 | 120 | 146 | 10 | G1/8'' |
| 40 | 34 | 24 | 39.6 | 16 | M12x1.25 | 45 | 35 | 71 | 54 | 56 | M5 | 130.5 | 105 | 20 | 4 | 38 | 135 | 165 | 13 | G1/4'' |
| 50 | 44 | 32 | 48 | 20 | M16x1.5 | 55 | 40 | 85 | 65 | 68 | M6 | 136 | 106 | 25 | 4 | 40 | 143 | 180 | 17 | G1/4'' |
| 63 | 44 | 32 | 59.4 | 20 | M16x1.5 | 68 | 42 | 105 | 80 | 84 | M6 | 149 | 115 | 28 | 4 | 46 | 155 | 195 | 17 | G3/8'' |
| 80 | 54 | 40 | 70.7 | 25 | M20x1.5 | 86 | 48 | 125 | 96 | 100 | M8 | 164 | 124 | 34 | 4 | 50 | 172 | 220 | 22 | G3/8'' |
| 100 | 53 | 40 | 93.4 | 25 | M20x1.5 | 107 | 52 | 166 | 126 | 132 | M8 | 181 | 134 | 40 | 4 | 56 | 187 | 240 | 22 | G1/2'' |
PNS Ø50 Serisi Çift Etkili Yastıklamalı Pnömatik Silindir, kompakt yapısına rağmen yüksek performans sunan, orta düzey kuvvet gerektiren uygulamalarda tercih edilen bir pnömatik silindir modelidir. 50 mm piston çapıyla hem ileri hem geri yönde hava basıncıyla çalışarak çift etkili, dengeli ve kararlı bir hareket sağlar.
Bu pnömatik silindir, uç noktalarında yer alan ayarlanabilir yastıklama sistemi sayesinde pistonun ani duruşlarında oluşabilecek darbeleri etkili şekilde sönümler. Bu özellik, sistemdeki ekipmanların aşınmasını azaltır, titreşimi düşürür ve daha uzun ömürlü bir çalışma ortamı sağlar. Aynı zamanda sessiz çalışması sayesinde konforlu bir kullanım sunar.
PNS Ø50 Serisi pnömatik silindir; otomatik kontrol sistemleri, küçük boyutlu montaj hatları, kompakt taşıma sistemleri, robotik uygulamalar, kapak açma/kapama mekanizmaları ve paketleme makineleri gibi birçok alanda verimli bir şekilde kullanılabilir. Gövdesi dayanıklı alüminyumdan üretilmiş olup, dış etkilere ve korozyona karşı yüksek direnç gösterir.
Pnömatik silindir ihtiyacında dayanıklılık, düşük bakım maliyeti ve enerji verimliliği gibi kriterleri önemseyen kullanıcılar için bu model ideal bir seçimdir. Sızdırmazlık elemanları yüksek kaliteye sahiptir ve hava kaçağını minimize ederek sistem verimliliğini artırır. Ayrıca standart bağlantı ölçüleriyle farklı sistemlere hızlıca entegre edilebilir.
PNS Ø50 Serisi pnömatik silindir, küçük hacimli sistemlerde bile güçlü, hassas ve güvenli bir hareket kontrolü sunan profesyonel bir çözümdür.
