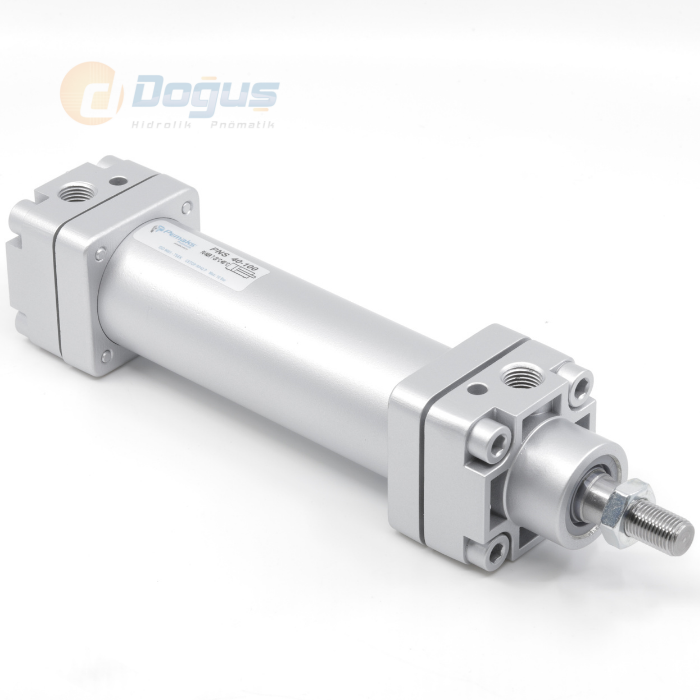

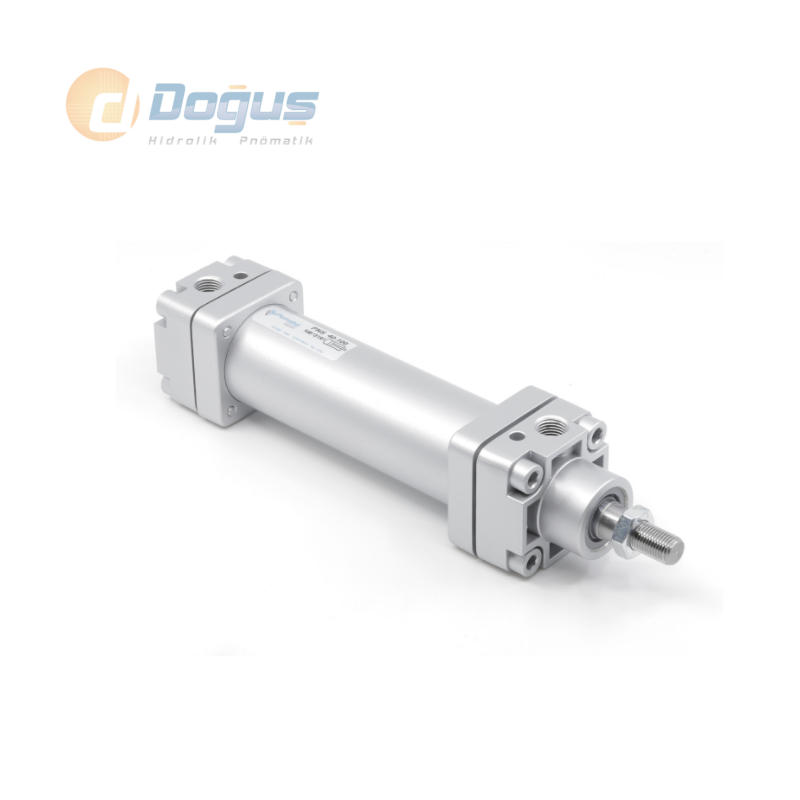

PNS Ø40 Serisi - Çift Etkili Yastıklamalı Pnömatik Silindir
| Çalışma Akışkanı : | Filtrelenmiş ve yağlanmış hava |
| Çalışma Sıcaklık Derecesi : | NBR+Poliüretan (PU) : -20° C.......+80° C Viton (FKM) :-30° C.......+150° C |
| Max. Çalışma Basıncı : | 10 Bar |
| SİLİNDİR Ø | MİL Ø | İTME ve ÇEKME KUVVETLERİ (6Bar) | |
|---|---|---|---|
| (mm) | (mm) | İtme Kuvveti (N) | Çekme Kuvveti (N) |
| 32 | 12 | 482 | 415 |
| 40 | 16 | 754 | 633 |
| 50 | 20 | 1178 | 990 |
| 63 | 20 | 1870 | 1682 |
| 80 | 25 | 3016 | 2721 |
| 100 | 25 | 4712 | 4418 |
| Silindir Ø mm | A | B | B1 | D Ø | D1 | D2 Ø | D3 Ø | D4 | D5 | D6 Ø | D7 | L0 | L1 | L2 | L3 | L4 | L10 | L11 | SW | * |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 32 | 30 | 20 | 32.5 | 12 | M10x1.25 | 36 | 30 | 58 | 45 | 46 | M5 | 114 | 94 | 16 | 4 | 40 | 120 | 146 | 10 | G1/8'' |
| 40 | 34 | 24 | 39.6 | 16 | M12x1.25 | 45 | 35 | 71 | 54 | 56 | M5 | 130.5 | 105 | 20 | 4 | 38 | 135 | 165 | 13 | G1/4'' |
| 50 | 44 | 32 | 48 | 20 | M16x1.5 | 55 | 40 | 85 | 65 | 68 | M6 | 136 | 106 | 25 | 4 | 40 | 143 | 180 | 17 | G1/4'' |
| 63 | 44 | 32 | 59.4 | 20 | M16x1.5 | 68 | 42 | 105 | 80 | 84 | M6 | 149 | 115 | 28 | 4 | 46 | 155 | 195 | 17 | G3/8'' |
| 80 | 54 | 40 | 70.7 | 25 | M20x1.5 | 86 | 48 | 125 | 96 | 100 | M8 | 164 | 124 | 34 | 4 | 50 | 172 | 220 | 22 | G3/8'' |
| 100 | 53 | 40 | 93.4 | 25 | M20x1.5 | 107 | 52 | 166 | 126 | 132 | M8 | 181 | 134 | 40 | 4 | 56 | 187 | 240 | 22 | G1/2'' |
PNS Ø40 Serisi Çift Etkili Yastıklamalı Pnömatik Silindir, kompakt boyutu ve yüksek performanslı yapısıyla dar alanlarda çalışan sistemler için ideal bir pnömatik silindir çözümüdür. 40 mm piston çapına sahip bu model, hem ileri hem geri yönde hava basıncıyla çalışarak çift yönlü ve dengeli bir hareket sağlar. Bu sayede proseslerinizde güvenilir ve tekrarlanabilir hareket kabiliyeti elde edersiniz.
Bu pnömatik silindir, uç noktalarında bulunan ayarlanabilir yastıklama sistemi sayesinde piston hareketinin sonundaki ani duruşları yumuşatır. Titreşimi azaltır, sistem bileşenlerinin korunmasını sağlar ve ekipman ömrünü uzatır. Ayrıca daha sessiz çalışma ortamı sunarak operatör konforunu da artırır.
PNS Ø40 Serisi pnömatik silindir; otomatik kapı sistemleri, konveyör hatları, küçük ölçekli montaj makineleri, endüstriyel robotlar ve genel otomasyon çözümleri gibi çok çeşitli alanlarda güvenle kullanılabilir. Gövdesi dayanıklı alüminyum malzemeden üretilmiş olup, hafiflik ve korozyon direnci sağlar. Yüksek kaliteli conta sistemi ile hava sızdırmazlığı üst seviyede tutulur, böylece enerji verimliliği artırılır.
Pnömatik silindir tercihi yapan mühendisler ve teknik ekipler için bu model; kurulum kolaylığı, bakım gerektirmeyen uzun kullanım ömrü ve sistem entegrasyonuna uyumlu yapısıyla öne çıkar. Standart bağlantı ölçüleri sayesinde hızlı ve sorunsuz montaj imkânı sunar.
PNS Ø40 Serisi pnömatik silindir, küçük hacimli sistemlerde maksimum verimlilik ve güvenilirlik sağlamak isteyen profesyoneller için güçlü bir alternatiftir.
