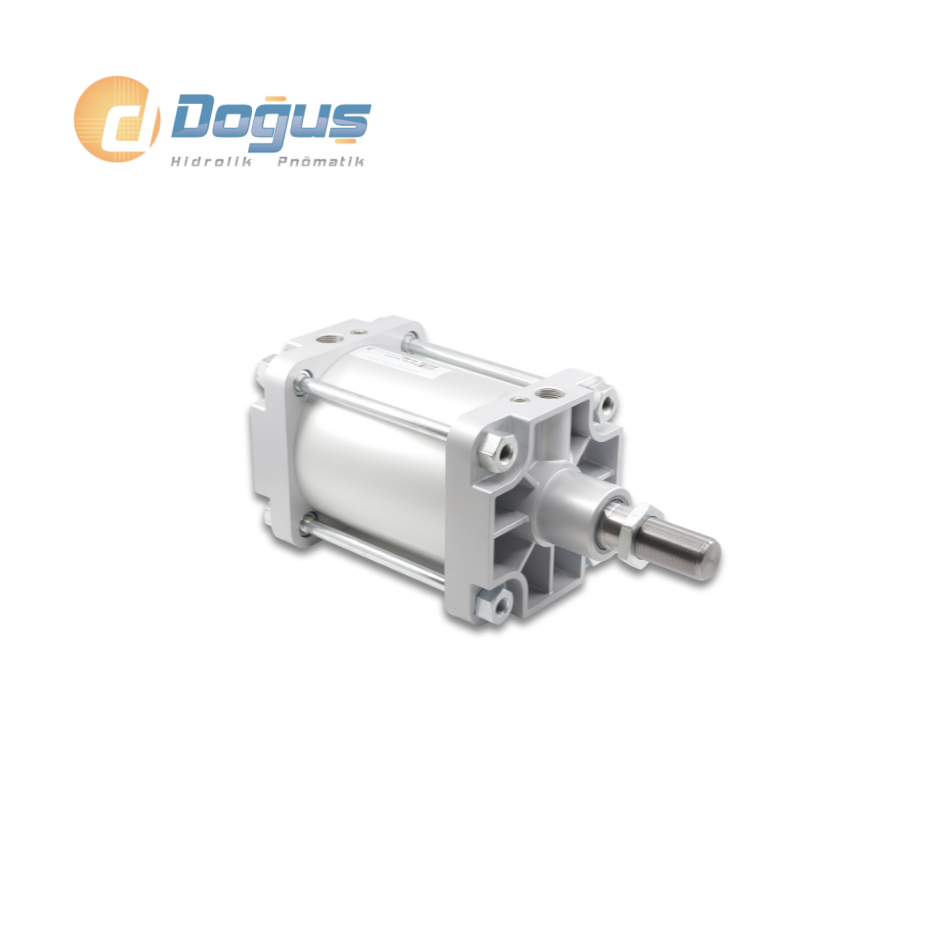

PNS Ø320 Serisi - Çift Etkili Yastıklamalı Pnömatik Silindir
| Çalışma Akışkanı : | Filtrelenmiş ve yağlanmış hava |
| Çalışma Sıcaklık Derecesi : | NBR+Poliüretan (PU) : -20° C.......+80° C Viton (FKM) :-30° C.......+150° C |
| Max. Çalışma Basıncı : | 10 Bar |
| SİLİNDİR Ø | MİL Ø | İTME ve ÇEKME KUVVETLERİ (6Bar) | |
|---|---|---|---|
| (mm) | (mm) | İtme Kuvveti (N) | Çekme Kuvveti (N) |
| 125 | 32 | 7360 | 6880 |
| 160 | 45 | 12064 | 11110 |
| 200 | 45 | 18850 | 17890 |
| 250 | 50 | 29450 | 28270 |
| 320 | 63 | 48250 | 46380 |
| Silindir Ø mm | A | B | B1 | B2 | D Ø | D1 | D2 Ø | D3 Ø | D4 | D6 Ø | L | L1 | L2 | L3 | L4 | L5 | L10 | L11 | SW | * |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 125 | 70 | 48 | 140 | 15 | 32 | M27x2 | 63 | 133 | M12 | 150 | 208 | 150 | 48 | 6 | 36 | 106 | 220 | 290 | 27 | G1/2'' |
| 160 | 102 | 72 | 180 | 22 | 45 | M36x2 | 80 | 170 | M14 | 190 | 235 | 170 | 55 | 10 | 46 | 134.4 | 255 | 340 | 41 | G3/4'' |
| 200 | 102 | 72 | 220 | 25 | 45 | M36x2 | 80 | 210 | M16 | 234 | 257 | 180 | 65 | 12 | 46 | 165.5 | 275 | 370 | 41 | G3/4'' |
| 250 | 114 | 84 | 270 | 25 | 50 | M42x2 | 100 | 262 | M20 | 288 | 289 | 200 | 75 | 14 | 50 | 203.7 | 305 | 410 | 46 | G1'' |
| 320 | 126 | 96 | 340 | 30 | 63 | M48x2 | 110 | 336 | M24 | 360 | 326 | 220 | 90 | 16 | 56 | 254.6 | 340 | 460 | 55 | G1'' |
PNS Ø320 Serisi Çift Etkili Yastıklamalı Pnömatik Silindir, ağır yüklerin kontrollü biçimde hareket ettirilmesi gereken sistemler için özel olarak tasarlanmış yüksek performanslı bir pnömatik silindir modelidir. 320 mm piston çapına sahip bu güçlü seri, büyük kuvvet gerektiren endüstriyel uygulamalarda maksimum itme ve çekme kapasitesi sağlar.
Çift etkili çalışma prensibi sayesinde bu pnömatik silindir, ileri ve geri yönde hava basıncıyla dengeli hareket sunar. Uç noktalarda yer alan ayarlanabilir yastıklama sistemi, pistonun hareket sonunda oluşturduğu darbeyi yumuşatarak sistemdeki mekanik ekipmanların korunmasını sağlar. Bu da hem sessiz çalışma hem de uzun ömürlü kullanım anlamına gelir.
PNS Ø320 Serisi pnömatik silindir, özellikle çelik konstrüksiyon üretimi, madencilik ekipmanları, ağır pres makineleri, liman vinç sistemleri ve büyük boyutlu otomasyon hatlarında kullanılır. Alüminyum gövdeye göre daha sağlam olan özel alaşımlı gövdesi sayesinde zorlu ortamlarda bile güvenle çalışabilir.
Pnömatik silindir sistemlerinde güvenilirlik, enerji verimliliği ve dayanıklılık arayan profesyoneller için bu model, büyük kuvvetli uygulamalarda üstün performans sunar. Kaliteli sızdırmazlık elemanları ve yüksek strok doğruluğu, hava kaçaklarını minimuma indirir; sistemin stabil çalışmasını sağlar. Standart bağlantı ölçüleri sayesinde birçok farklı montaj aparatına kolayca uyarlanabilir.
