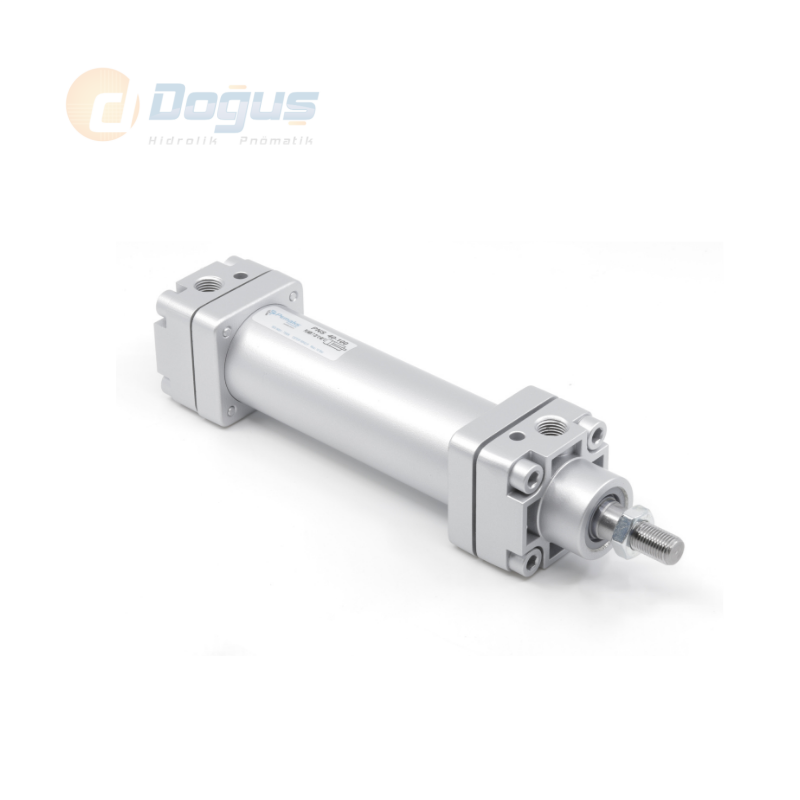

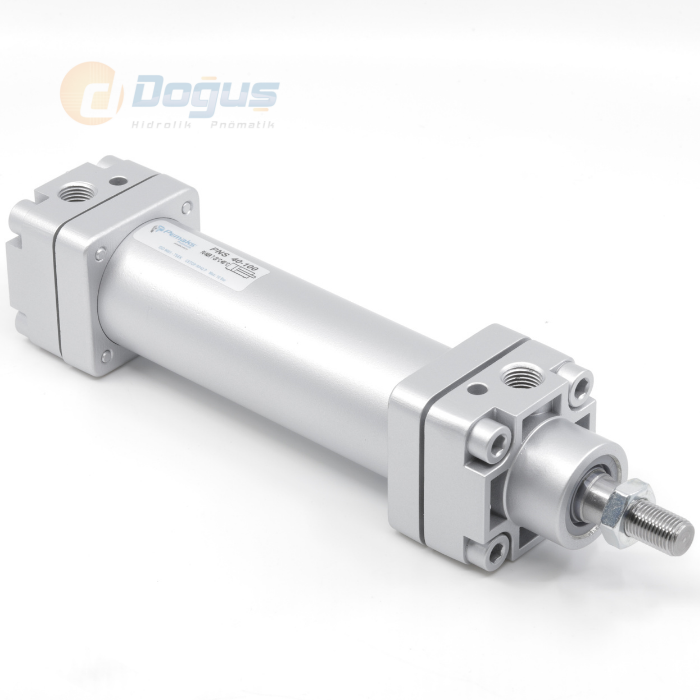

PNS Ø32 Serisi - Çift Etkili Yastıklamalı Pnömatik Silindir
| Çalışma Akışkanı : | Filtrelenmiş ve yağlanmış hava |
| Çalışma Sıcaklık Derecesi : | NBR+Poliüretan (PU) : -20° C.......+80° C Viton (FKM) :-30° C.......+150° C |
| Max. Çalışma Basıncı : | 10 Bar |
| SİLİNDİR Ø | MİL Ø | İTME ve ÇEKME KUVVETLERİ (6Bar) | |
|---|---|---|---|
| (mm) | (mm) | İtme Kuvveti (N) | Çekme Kuvveti (N) |
| 32 | 12 | 482 | 415 |
| 40 | 16 | 754 | 633 |
| 50 | 20 | 1178 | 990 |
| 63 | 20 | 1870 | 1682 |
| 80 | 25 | 3016 | 2721 |
| 100 | 25 | 4712 | 4418 |
| Silindir Ø mm | A | B | B1 | D Ø | D1 | D2 Ø | D3 Ø | D4 | D5 | D6 Ø | D7 | L0 | L1 | L2 | L3 | L4 | L10 | L11 | SW | * |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 32 | 30 | 20 | 32.5 | 12 | M10x1.25 | 36 | 30 | 58 | 45 | 46 | M5 | 114 | 94 | 16 | 4 | 40 | 120 | 146 | 10 | G1/8'' |
| 40 | 34 | 24 | 39.6 | 16 | M12x1.25 | 45 | 35 | 71 | 54 | 56 | M5 | 130.5 | 105 | 20 | 4 | 38 | 135 | 165 | 13 | G1/4'' |
| 50 | 44 | 32 | 48 | 20 | M16x1.5 | 55 | 40 | 85 | 65 | 68 | M6 | 136 | 106 | 25 | 4 | 40 | 143 | 180 | 17 | G1/4'' |
| 63 | 44 | 32 | 59.4 | 20 | M16x1.5 | 68 | 42 | 105 | 80 | 84 | M6 | 149 | 115 | 28 | 4 | 46 | 155 | 195 | 17 | G3/8'' |
| 80 | 54 | 40 | 70.7 | 25 | M20x1.5 | 86 | 48 | 125 | 96 | 100 | M8 | 164 | 124 | 34 | 4 | 50 | 172 | 220 | 22 | G3/8'' |
| 100 | 53 | 40 | 93.4 | 25 | M20x1.5 | 107 | 52 | 166 | 126 | 132 | M8 | 181 | 134 | 40 | 4 | 56 | 187 | 240 | 22 | G1/2'' |
PNS Ø32 Serisi Çift Etkili Yastıklamalı Pnömatik Silindir, küçük hacimli otomasyon sistemlerinde güvenilir ve hassas hareket sağlamak üzere tasarlanmış bir pnömatik silindir modelidir. 32 mm piston çapı sayesinde dar alanlarda bile rahatlıkla çalışabilirken, çift etkili yapısı sayesinde ileri ve geri yönde dengeli bir hava basıncı ile kuvvet üretimi sağlar.
Bu pnömatik silindir, uç noktalarında yer alan ayarlanabilir yastıklama sistemi ile piston hareketinin sonundaki darbeleri sönümler. Böylece hem sistem bileşenleri korunur hem de daha sessiz, düşük titreşimli bir çalışma sağlanır. Yastıklama özelliği, yüksek hızla çalışan sistemlerde performansı artırırken aşınmayı azaltır.
PNS Ø32 Serisi pnömatik silindir; montaj hatları, otomatik kontrol sistemleri, kompakt pres makineleri, robotik uygulamalar ve kapak mekanizmaları gibi alanlarda sıklıkla tercih edilir. Gövdesi sağlam ve hafif alüminyumdan üretilmiş olup, zorlu endüstriyel koşullara karşı dayanıklıdır. Sızdırmazlık sistemi ise minimum hava kaçağı sağlayarak enerji verimliliğini artırır.
Pnömatik silindir kullanımı gerektiren projelerde bu model; yer tasarrufu, hassasiyet, bakım kolaylığı ve düşük işletme maliyeti gibi avantajlarıyla öne çıkar. Ayrıca standart montaj ölçülerine sahip olması sayesinde sistemlere entegre edilmesi oldukça pratiktir.
PNS Ø32 Serisi pnömatik silindir, küçük hacimli ama yüksek hassasiyet isteyen uygulamalar için ideal bir endüstriyel aktüatör çözümüdür.
